Test Research, Inc. 14 TR 7007 User Guide – Softwa re 2.2.4 第四步：選擇要套用的對位點 I. 選擇你要套用的對位點，系統預設為套用 你在 Gerber Tool 所定義 的全部定位點 ( 在 右手邊編輯欲設的位置的清單代表你所要 套用的對位點 ) 如右圖所示。 ：套用所選 取的對位 點 ：套用全部 的對位點 ：取消在右 方清單中 所有對位點 ：取消在右 方清單中 所選取的對位點…
Test Research, Inc.
TR7007 User Guide – Software 13
2.2.3
第三步：定義參考元件位置

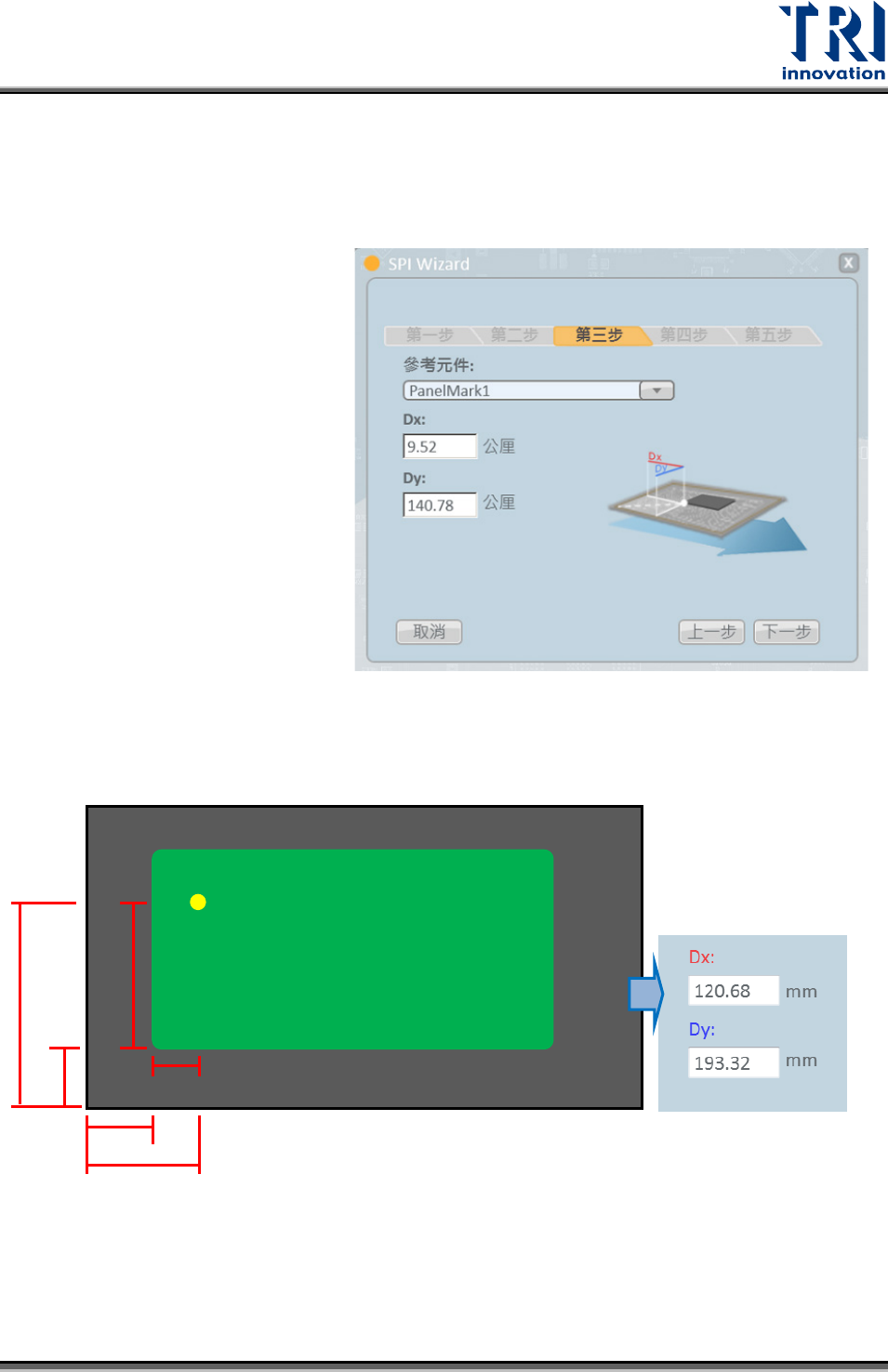

輸入參考元件到板子左下角的
距離。
參考元件：所有對位點
[Dx]和[Dy]：
[Dx]和[Dy]代表參考元件在 X
方向與 Y 方向上到板子左下角
的距離。
如下圖所示，載具左下角到板子左下角的距離為 70x60，因此需輸入
120.68(70+50.68)給[Dx]欄位，193.32(60+133.32)給[Dy]欄位。
對位點 1
載具
PCB
50.68
133.32
60
70
120.68
193.32
Test Research, Inc.
14 TR7007 User Guide – Software
2.2.4
第四步：選擇要套用的對位點

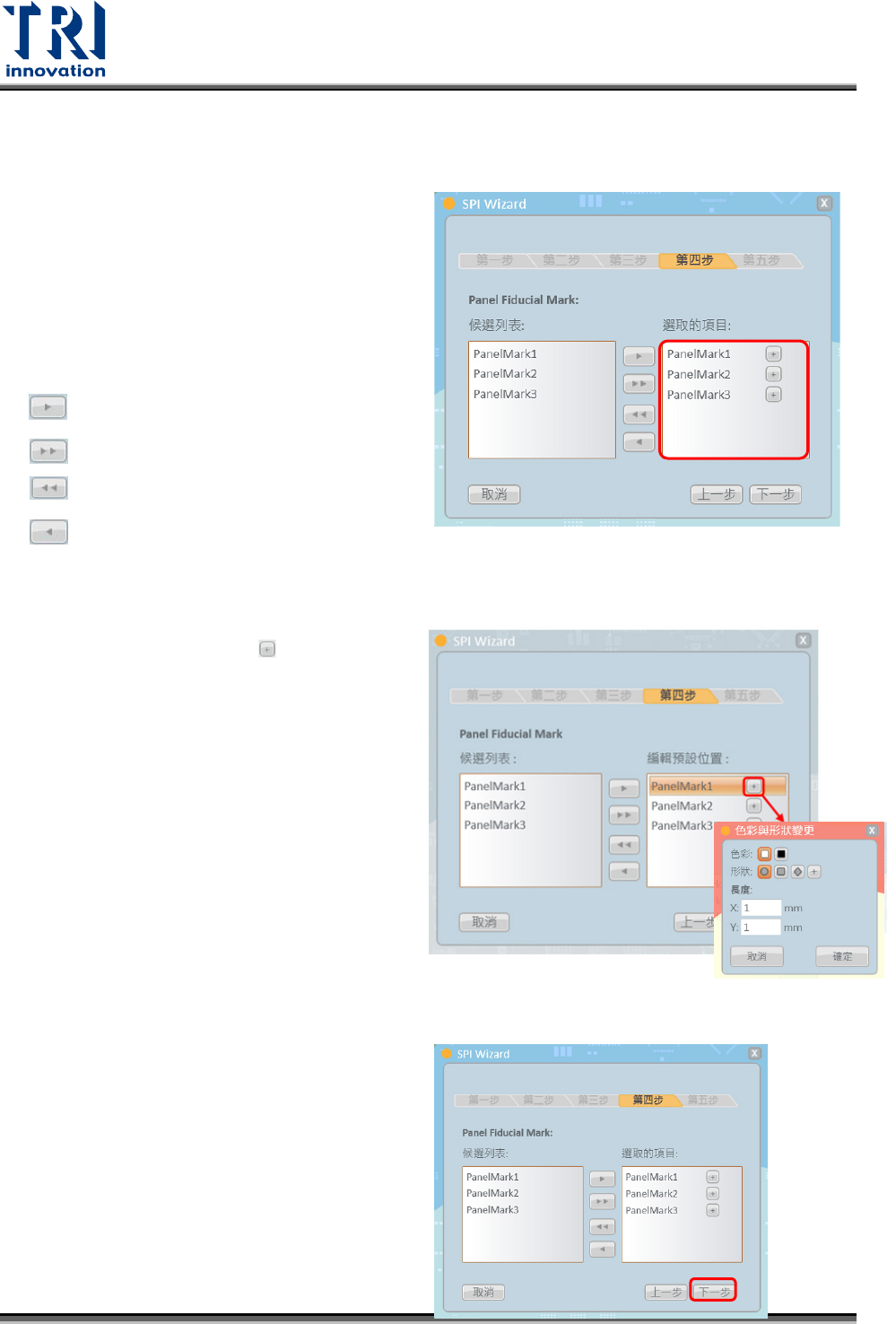

I. 選擇你要套用的對位點，系統預設為套用
你在 Gerber Tool 所定義的全部定位點(在
右手邊編輯欲設的位置的清單代表你所要
套用的對位點)如右圖所示。
：套用所選取的對位點
：套用全部的對位點
：取消在右方清單中所有對位點
：取消在右方清單中所選取的對位點
II. 若要編輯對位點，點選[ ]鈕，接著[
色彩
與形狀變更
]視窗跳出，選擇正確的顏色與
形狀。
III. 完成選取後，點選[
下一步
]鍵。
Test Research, Inc.
TR7007 User Guide – Software 15
※在
Gerber Tool
製作
SPI
檔案時一定要設定
2
個以上的對位點
