Test Research, Inc. 120 TR 7007 User Guide – Softwa re 由 PLC 丟信號至主機可在 HCI( 人機介面上 ) 做測試，如下圖所示。 PLC 接收與 丟出訊號測 試畫面
Test Research, Inc.
TR7007 User Guide – Software 119
4.4.9 IO
控制
此視窗能提供一個管道讓使用者進行主機與 PLC 之間訊號傳輸的測試。
<
由主機丟訊號給
PLC>
Test OK：檢測通過。
PC Abort：放板。
Clear Board In Ready：清除進板就緒信號。
Barcode OK：讀碼正常。
Testing Warning：讓三色燈報警
反轉信號：丟出相反的信號。
<
由
PLC
反饋的訊號
>
Board in Ready：進板完成。
Read Barcode：讀取條碼時亮起(硬體條碼)。
E.MS(Emergency Stop)：緊急停止。
Test Research, Inc.
120 TR7007 User Guide – Software

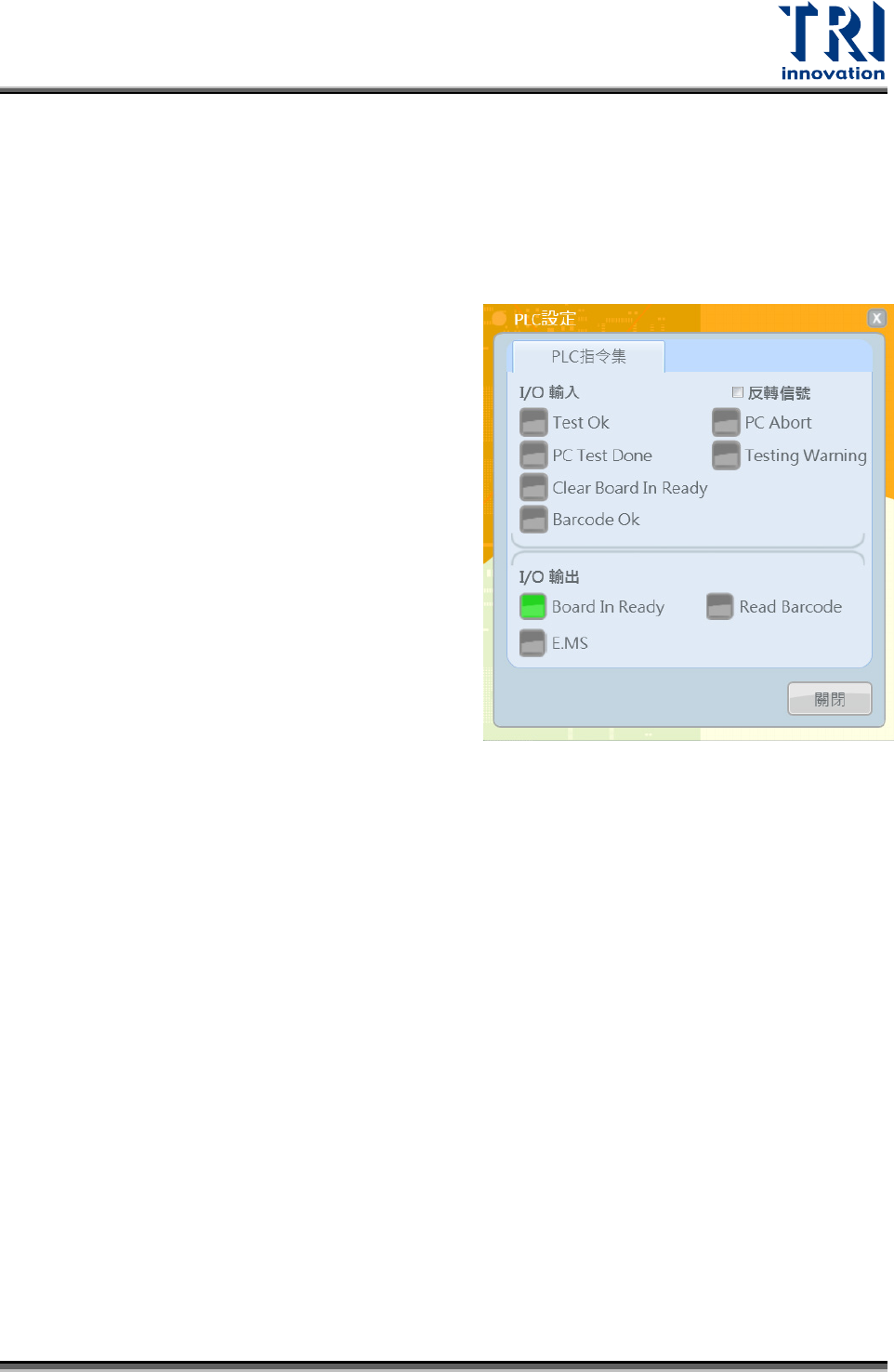

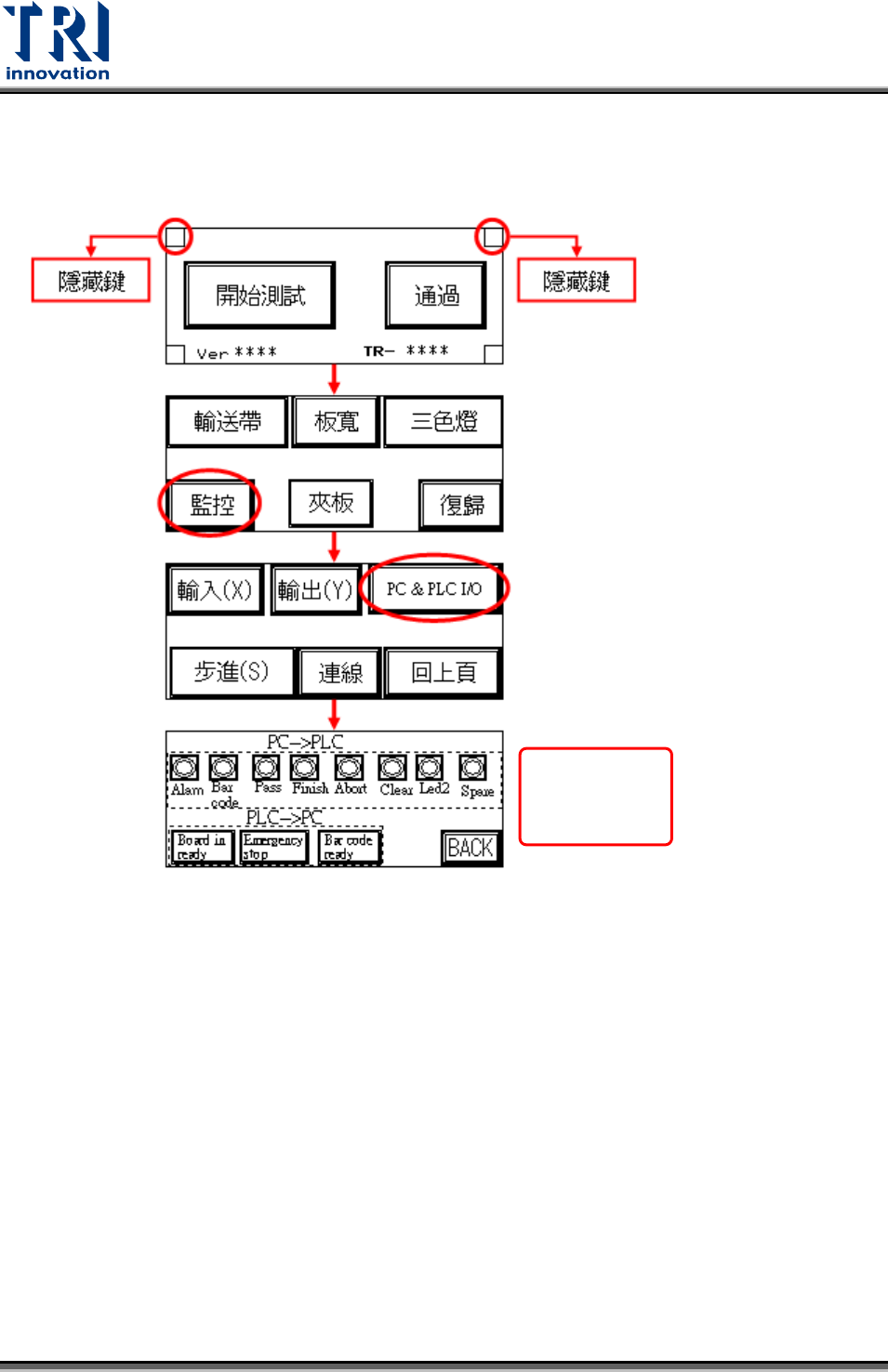

由 PLC 丟信號至主機可在 HCI(人機介面上)做測試，如下圖所示。
PLC 接收與
丟出訊號測
試畫面
Test Research, Inc.
TR7007 User Guide – Software 121
4.5
連結
4.5.1 SPC
設定

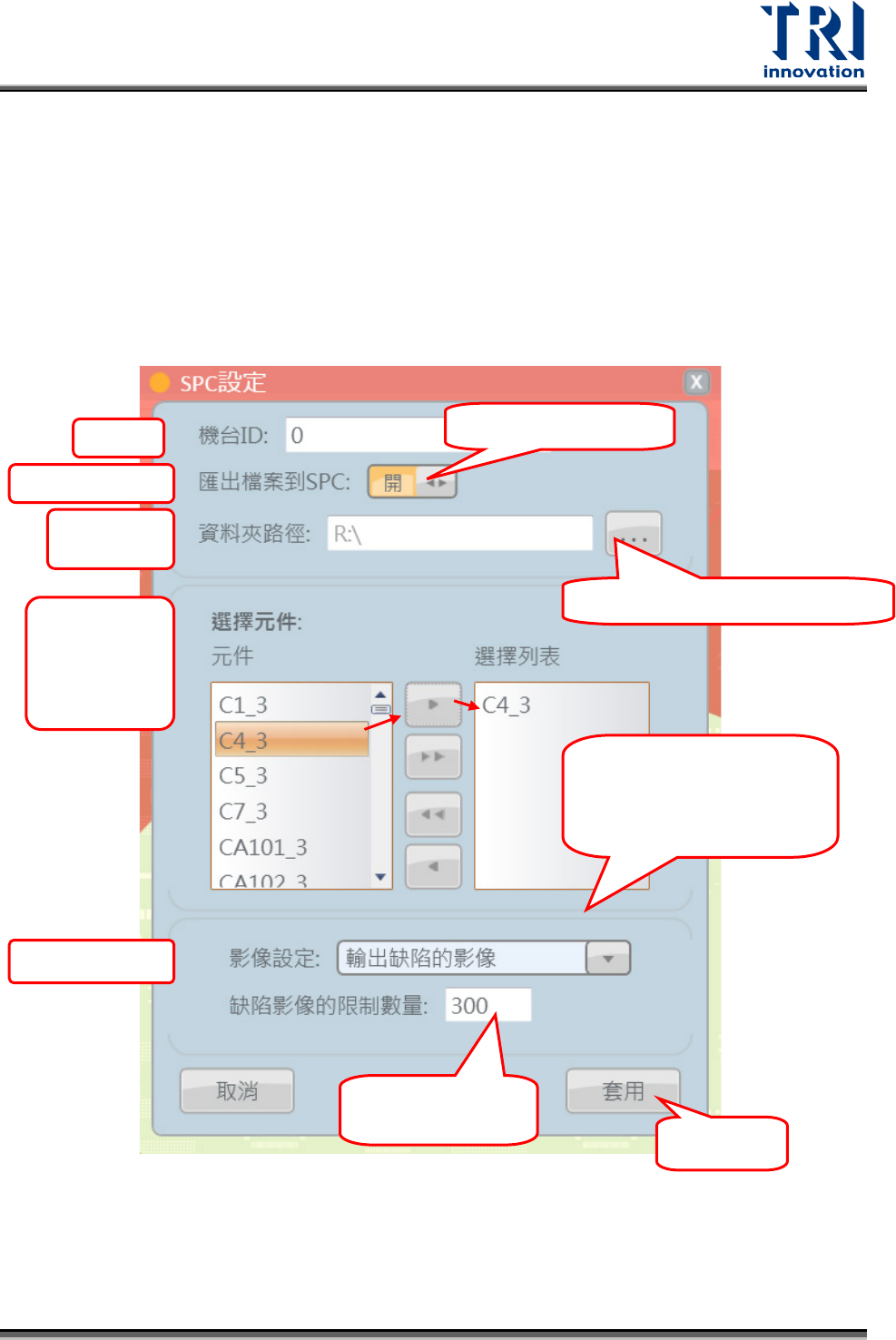

在此可設定檢測後傳至 SPC 電腦的資料類型，圖檔數量及儲存路徑。
顯示為開代表已啟動
機台 ID
傳送資料至 SPC
變更檢測結果資料傳送路徑
可指定特定的
元件，每次檢
測的影像都會
輸出(不管是
否不良)
檢測結果資
料傳送路徑
影像輸出數設定
不輸出影像檔
僅輸出不良元件之影像
輸出所有元件之影像
輸出影像數上限
確認設定
