120 TR7007 User Guide – Software
由 PLC 丟信號至主機可在 HCI(人機介面上)做測試，如下圖所示。
PLC 接收與
丟出訊號測
試畫面
Test Research, Inc.
TR7007 User Guide – Software 121
4.5
連結
4.5.1 SPC
設定
在此可設定檢測後傳至 SPC 電腦的資料類型，圖檔數量及儲存路徑。
顯示為開代表已啟動
機台 ID
傳送資料至 SPC
變更檢測結果資料傳送路徑
可指定特定的
元件，每次檢
測的影像都會
輸出(不管是
否不良)
檢測結果資
料傳送路徑
影像輸出數設定
不輸出影像檔
僅輸出不良元件之影像
輸出所有元件之影像
輸出影像數上限
確認設定
Test Research, Inc.
122 TR7007 User Guide – Software
4.5.2
封閉迴路
封閉迴路為一個讓生產線前三站(錫膏印刷機、錫膏檢測機、打件機)可自動互相傳遞
檢測資訊的功能，一旦 SPI 檢測到錫膏有偏移便將資訊回傳至前站(錫膏印刷機)，若
有檢測到壞板對位點便將資訊傳送至後站(打件機)。
使用步驟：

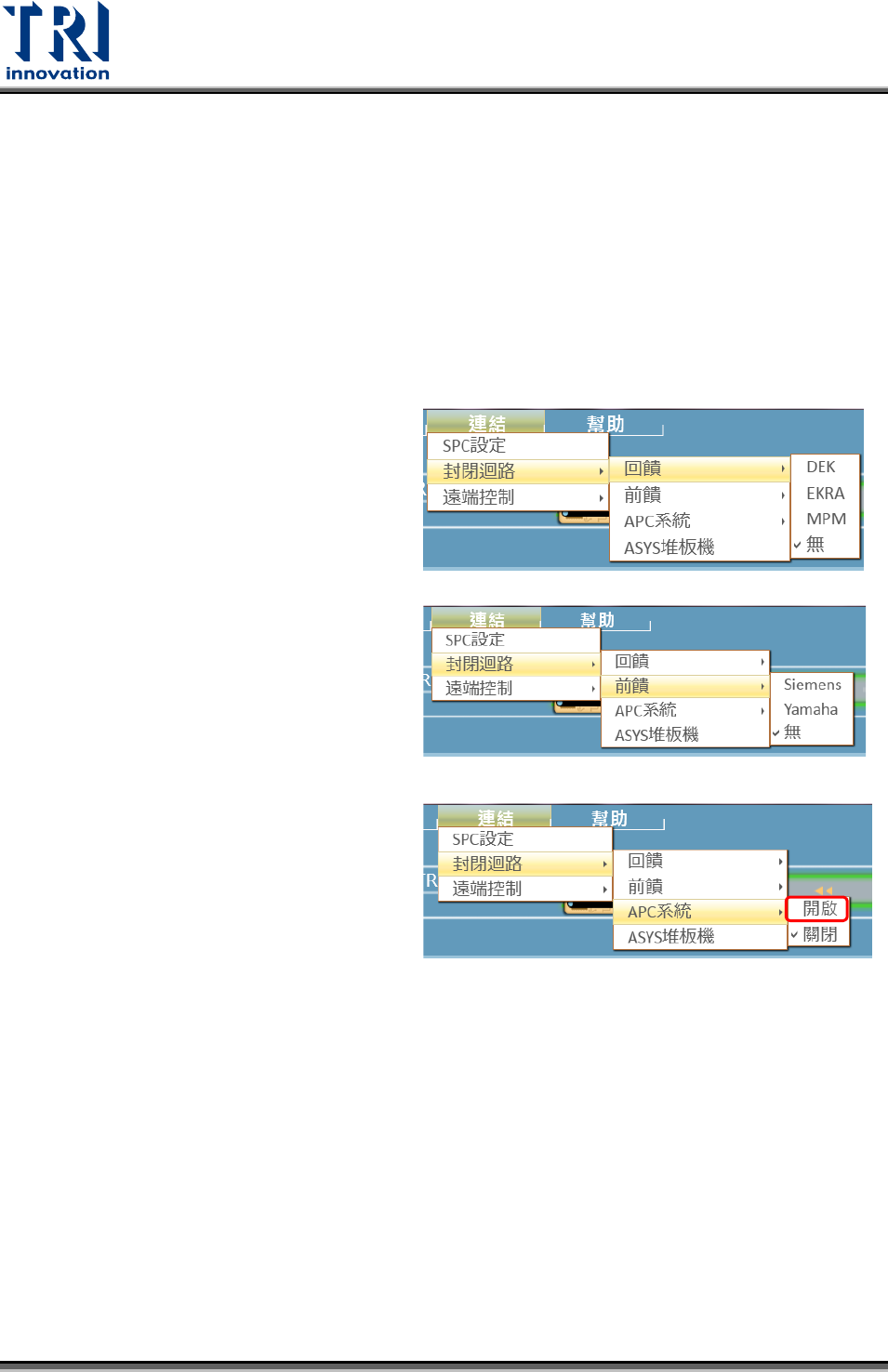

Step.1 選擇前站(錫膏印刷機)廠牌。
Step.2 選擇後站(打件機)廠牌。
Step.3 若要將偏移資訊也傳至貼片
機，可點選[APC
系統
/
開啟
](僅
限 Panasonic 貼片機)。
