Test Research, Inc. 12 TR 7007 User Guide – Softwa re 2.2.2 第二步：輸入鋼板厚度以及 PCB 尺寸 I. 在各欄位中輸入鋼板厚度以及 PCB 的實際長寬尺寸，若有載具則輸入載 具尺寸。 II. 接著點選 [ 下一步 ] 鍵。 ( 若現場無量測板寬的工具，可利用 螢幕上的尺規 ) ※在進入 SPI 精靈此步驟時系統會將 SPI 檔裡的板尺寸值設為長度與寬度，若更 改其值並且輸入低…
Test Research, Inc.
TR7007 User Guide – Software 11

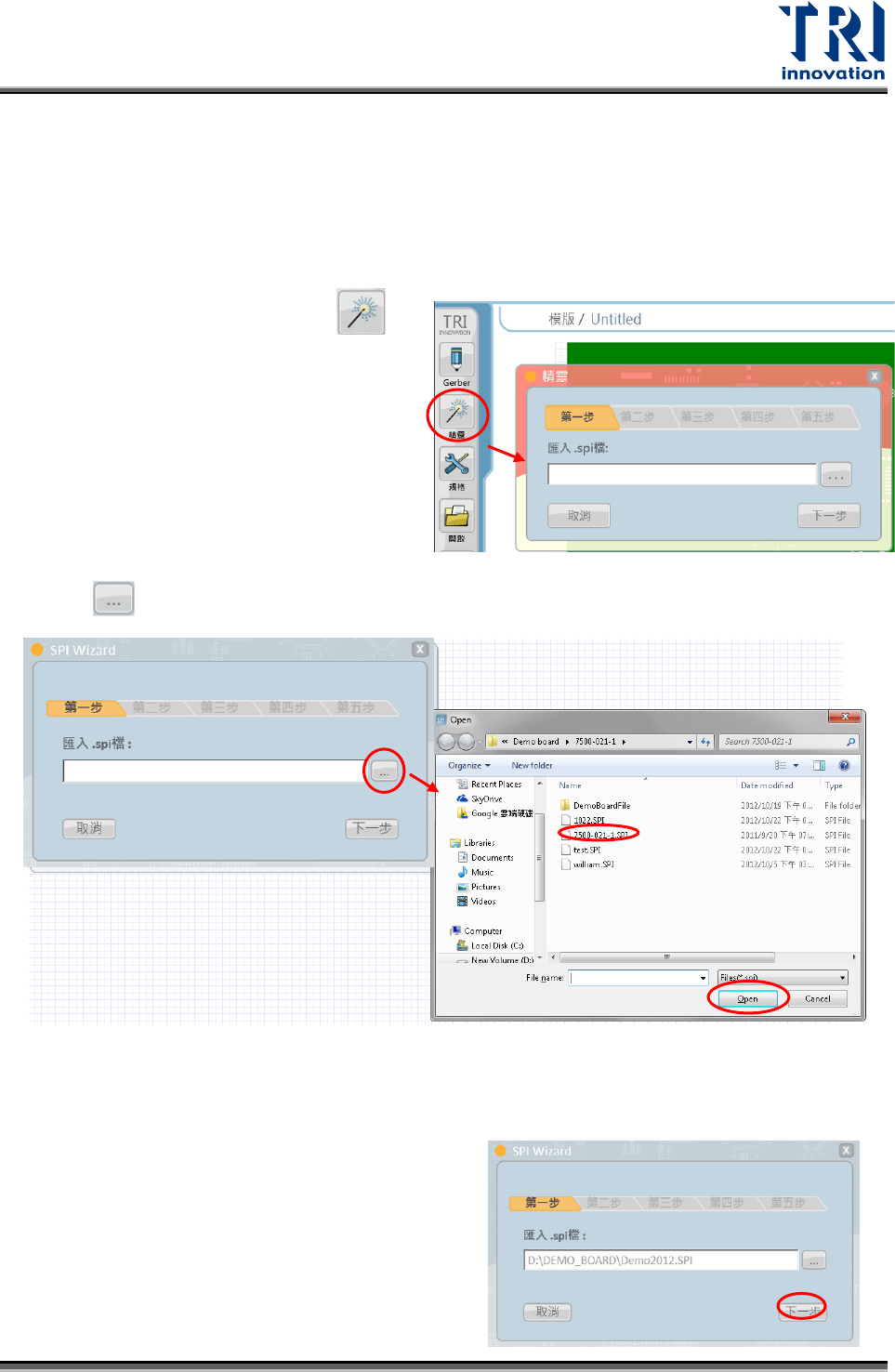

2.2 SPI Wizard
步驟說明
2.2.1
第一步：匯入
SPI
檔
I. 點選左方快捷功能列表中的
精
靈
圖示後跳出如下圖視窗。
II. 點 鍵選擇要匯入的 SPI 檔
※注意此 spi 檔必須在 Gerber Tool 將 CAD
檔
+Gerber 檔結合或僅用 Gerber
檔
匯出，並且
須設定
2
個以上的對位點
，否則會跳出錯誤訊息)。
III. 按下[
下一步
]按鈕 。
2.
3.
1.
Test Research, Inc.
12 TR7007 User Guide – Software

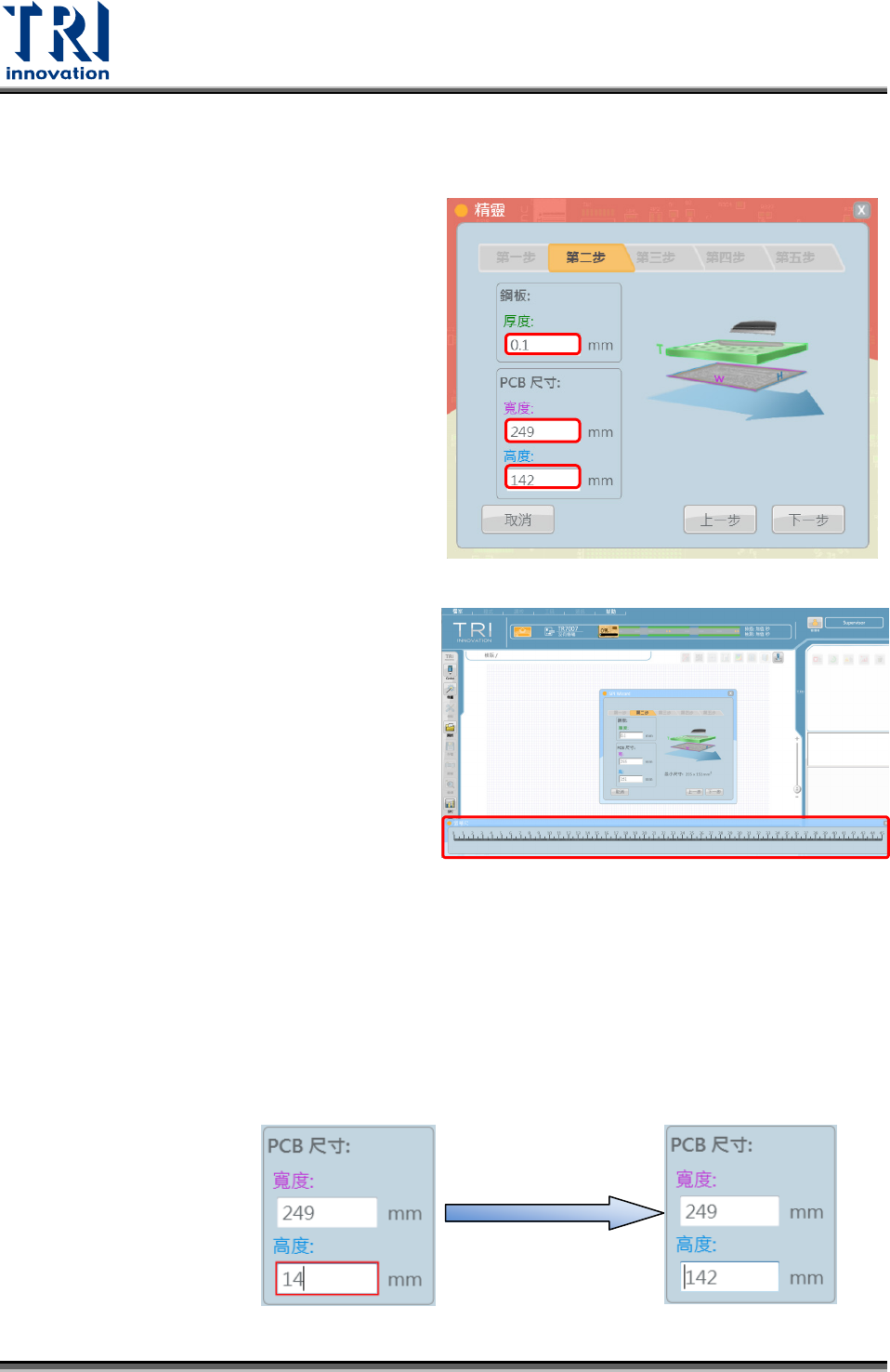

2.2.2
第二步：輸入鋼板厚度以及
PCB
尺寸
I. 在各欄位中輸入鋼板厚度以及 PCB
的實際長寬尺寸，若有載具則輸入載
具尺寸。
II. 接著點選[
下一步
]鍵。
(若現場無量測板寬的工具，可利用
螢幕上的尺規)
※在進入 SPI 精靈此步驟時系統會將 SPI 檔裡的板尺寸值設為長度與寬度，若更
改其值並且輸入低於此數值 10mm 會看到紅框如下圖所示，紅框代表輸入的值有
誤，在出現此紅框的狀態下無法進入下一步也無法輸入寬度的值，按[Esc]鍵可回
復到預設的狀態。
按[
Esc
]鍵
輸入值低於
最小尺寸
Test Research, Inc.
TR7007 User Guide – Software 13
2.2.3
第三步：定義參考元件位置
輸入參考元件到板子左下角的
距離。
參考元件：所有對位點
[Dx]和[Dy]：
[Dx]和[Dy]代表參考元件在 X
方向與 Y 方向上到板子左下角
的距離。
如下圖所示，載具左下角到板子左下角的距離為 70x60，因此需輸入
120.68(70+50.68)給[Dx]欄位，193.32(60+133.32)給[Dy]欄位。
對位點 1
載具
PCB
50.68
133.32
60
70
120.68
193.32
