Test Research, Inc. 20 TR 7007 User Guide – Softwa re 2.3.2 大圖影像 會將檢測為不良的錫點以紅色顯示，如下圖所示。 藉由點擊右上角的 6 個圖示可切換檢視的方式，其中 1 、 2 、 5 及 6 為大圖檢視方式的 切換，由左至右依序為： 壞板標記 檢視條碼設定 檢視對位點設定。 將大圖切換成 CAD 圖顯示 HAV 側視圖 將大圖切換成實際影像顯示 檢視【選取錫膏】之 3D 圖…
Test Research, Inc.
TR7007 User Guide – Software 19
2.3.1
檢測完畢影像
在檢測完的主畫面中，以下三區所顯示的資訊與你的檢測結果相關
(1)大圖影像
(2) 檢測結果顯示區
(3)近 10 片板子參數統計圖
1.大圖影像
2.檢測結
果顯示區
3.近 10 片板子參數統計圖表
Test Research, Inc.
20 TR7007 User Guide – Software
2.3.2

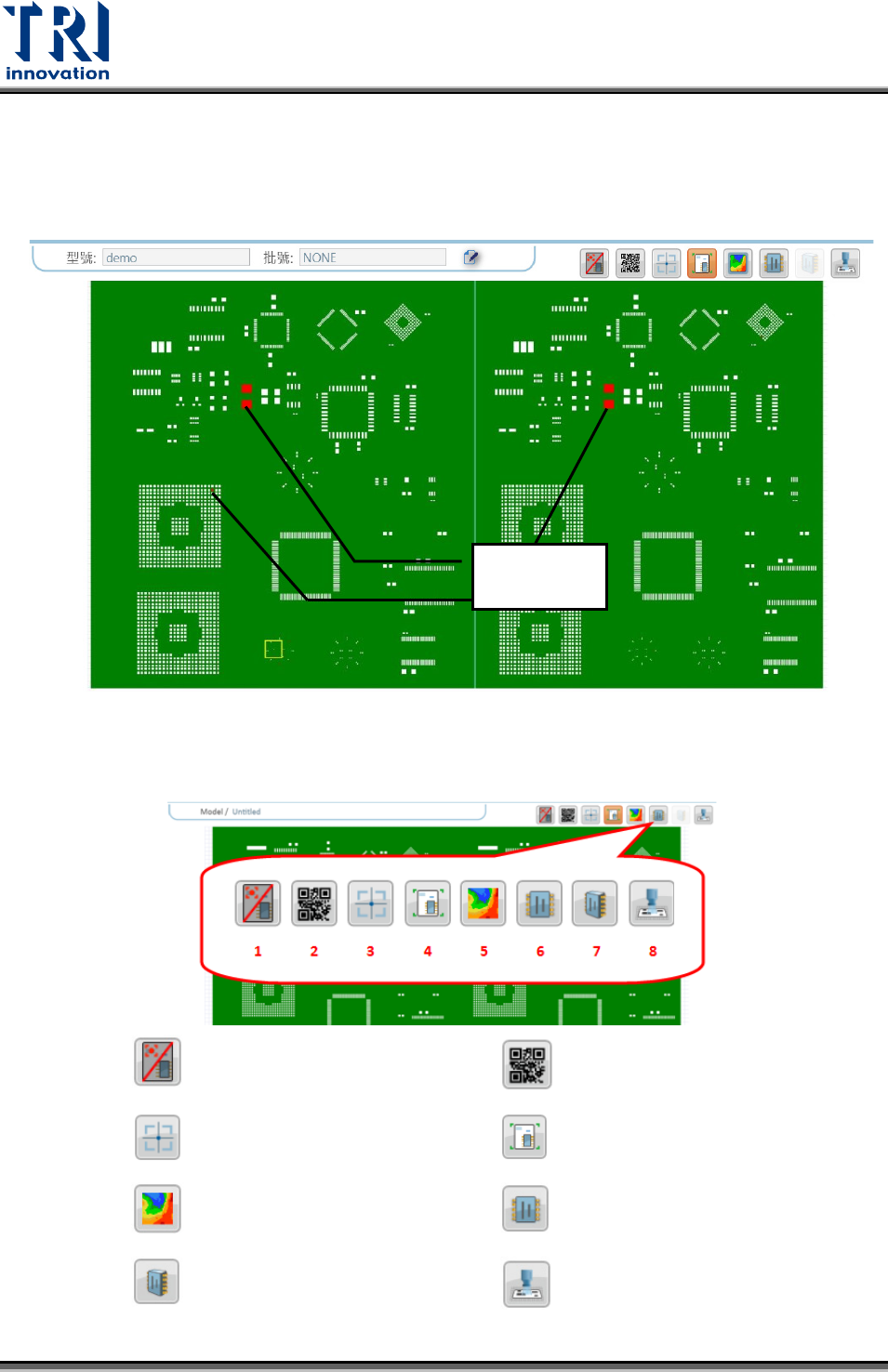

大圖影像
會將檢測為不良的錫點以紅色顯示，如下圖所示。
藉由點擊右上角的 6 個圖示可切換檢視的方式，其中 1、2、5 及 6 為大圖檢視方式的
切換，由左至右依序為：
壞板標記
檢視條碼設定
檢視對位點設定。
將大圖切換成 CAD 圖顯示
HAV 側視圖
將大圖切換成實際影像顯示
檢視【選取錫膏】之 3D 圖
檢視鏡頭即時影像
不良錫點
Test Research, Inc.
TR7007 User Guide – Software 21
2.3.3

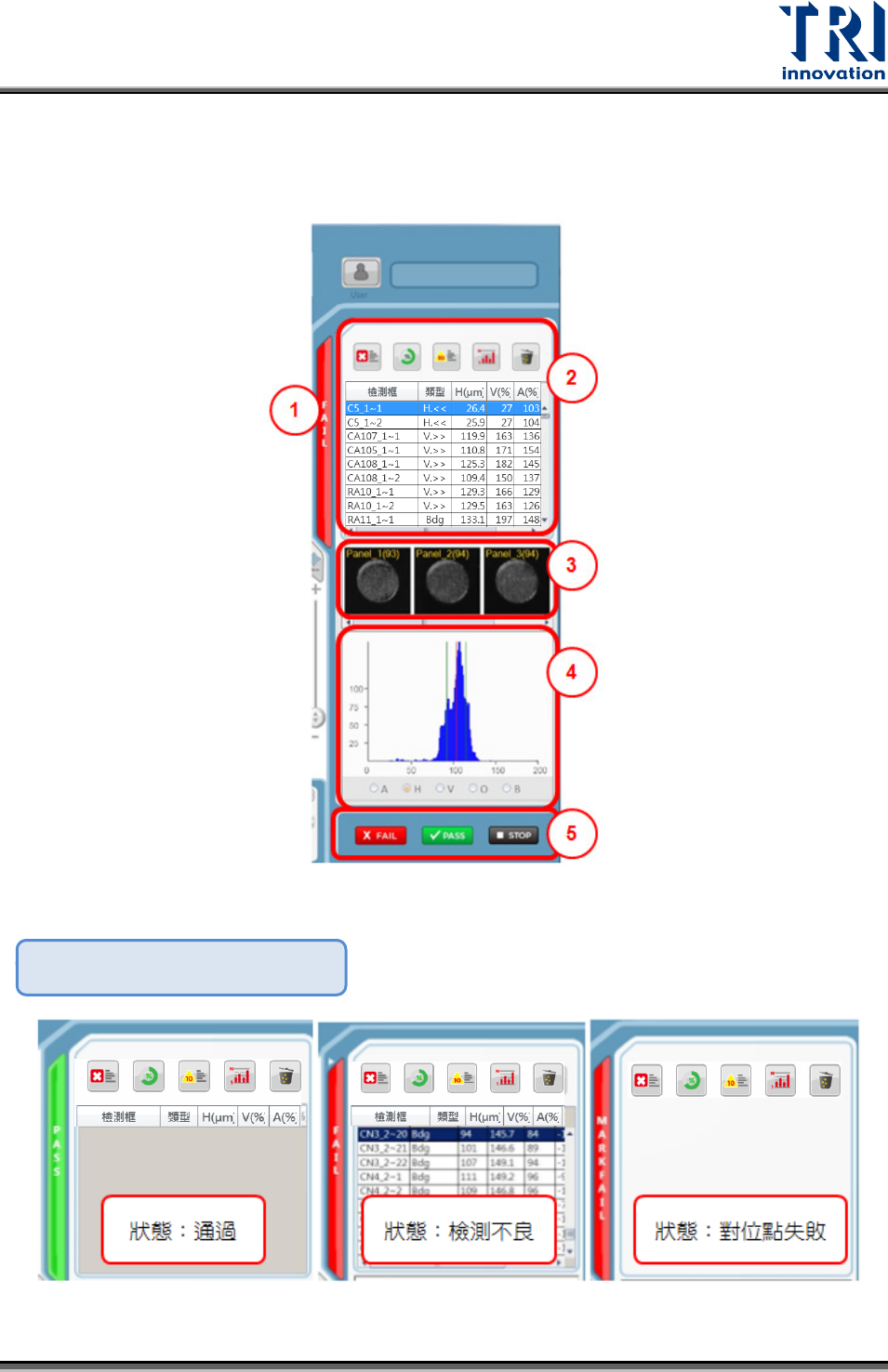

檢測結果視顯示區
1)
顯示本次檢測結果
1
1 顯示本次結果
