Test Research, Inc.

124 TR7007 User Guide – Software

3.可選擇顯示前刮刀(前段)、後刮刀

(後段)及初始中的刮刀(中段)所刷出

的錫膏偏移量。

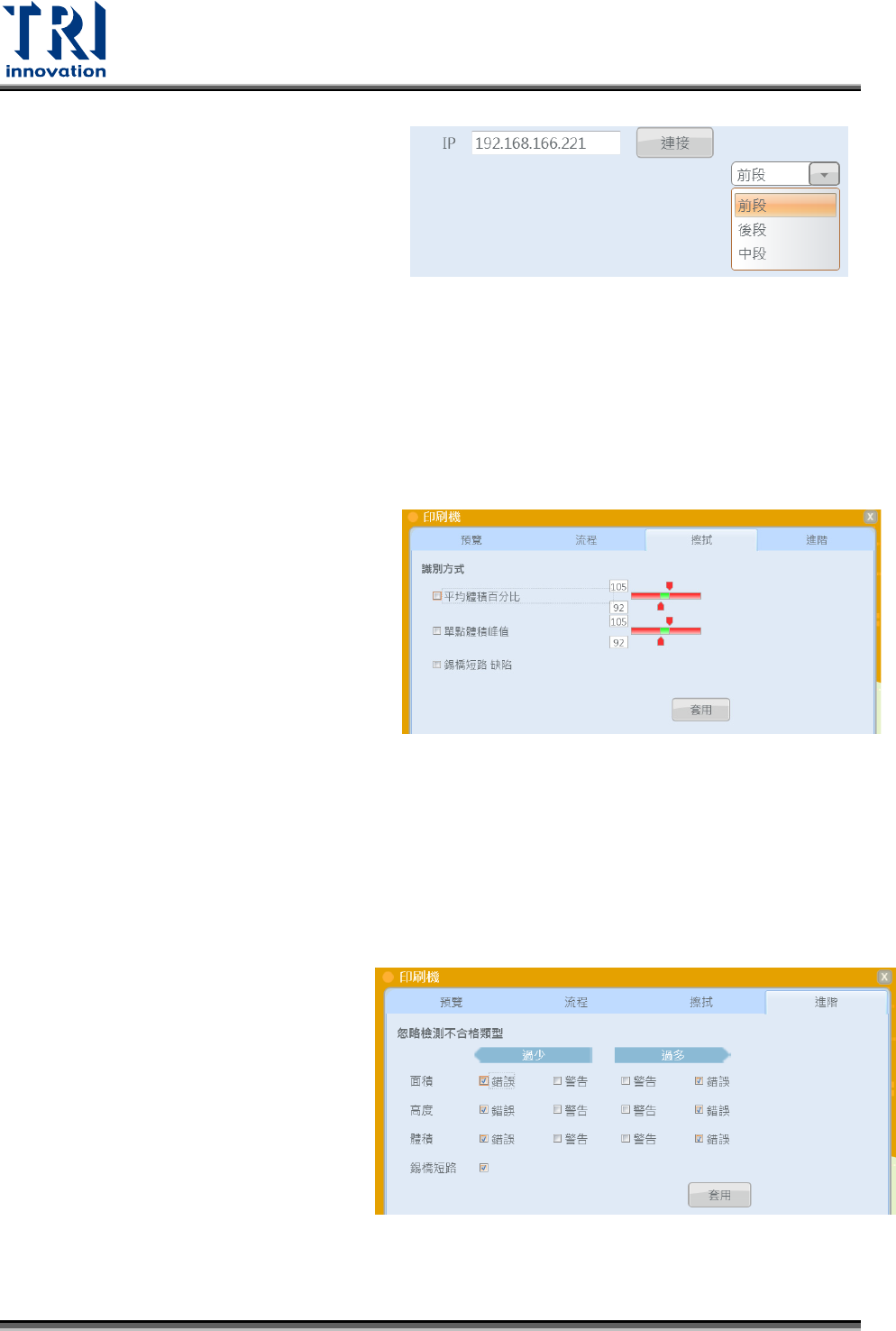

擦拭：

設定擦拭鋼板的條件。

1.平均體積百分比：當整板錫膏的平

均體積超過所設的上下限時讓錫膏

印刷機擦拭鋼板。

2.單點體積峰值：當有錫膏的最高高

度超過所設的上下限時讓錫膏印刷

機擦拭鋼板。

3.錫膏短路缺陷：當有錫膏發生短路

的情況時讓錫膏印刷機擦拭鋼板。

進階：

設定那些錫點不計入整板錫膏偏移

量的運算，以圖中面積為例，面積

過少或過多(不在面積標準上下限範

圍內)的錫點不會帶入整體錫膏偏移

量的計算。

Test Research, Inc.

TR7007 User Guide – Software 125

<前饋功能設定>

1.設定打件機的板子順序。

2.設定網路磁碟機，連結到打件機

的分享資料夾。

3.設定打件機電腦的名稱與密碼。

APC 系統是跟 Panasonic 錫膏印刷機、Panasonic 打件機連結成一個封閉迴路的系

統，SPI 會丟出錫膏偏移與旋轉的資訊回傳到錫膏印刷機，忽略板與錫膏偏移的訊息

到打件機。

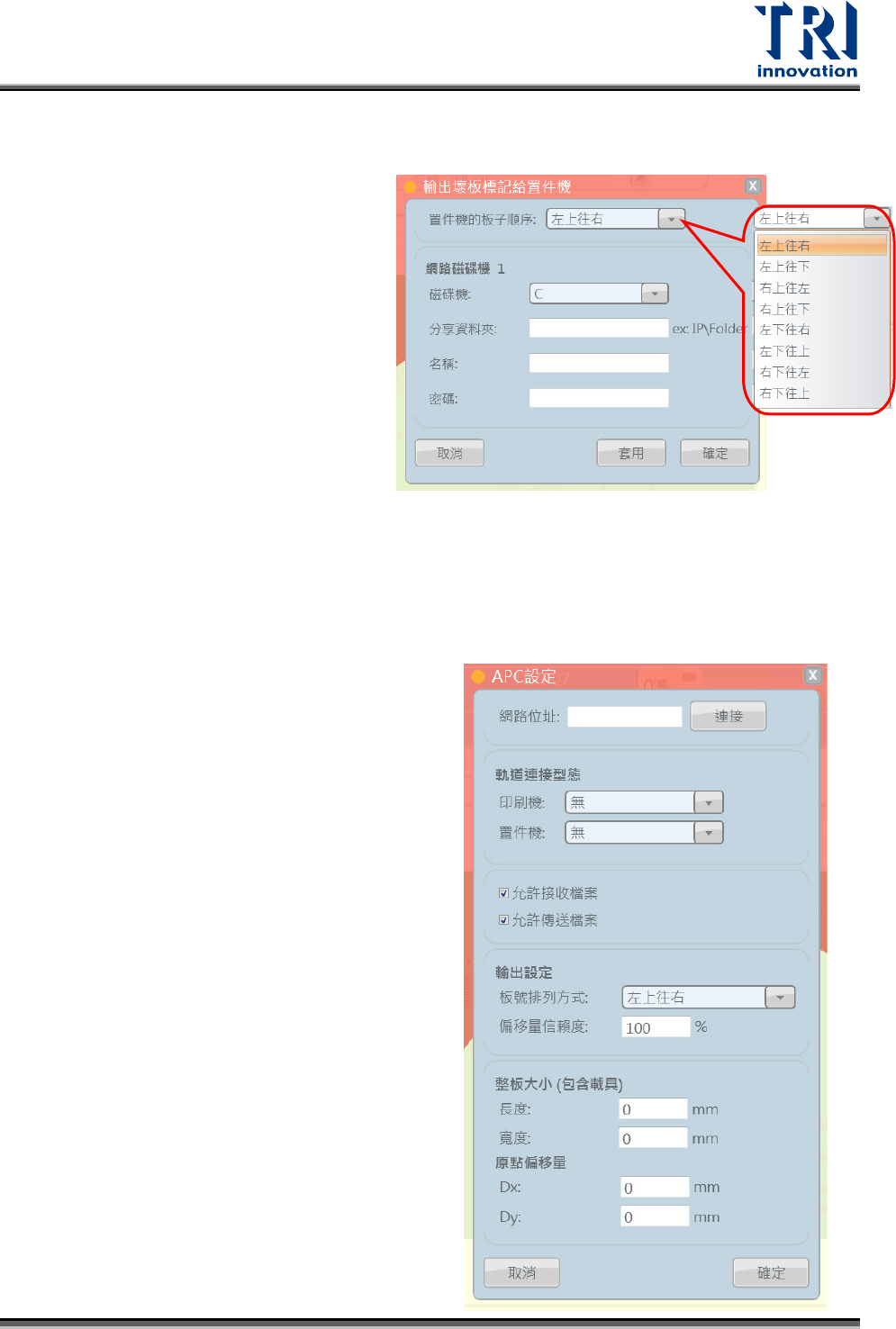

1.設定 Panasonic 伺服器的 IP 位

置。

2.設定軌道類型。

3.設定打件機板號順序。

4.設定偏移量信賴度，假設偏移量

信賴度設為 80%，打件機會以

SPI 機台檢測到的偏移量的 80%

來打件。

5.設定整板大小(包含載具的尺寸)

6.設定原點偏移量(載具左下角至板

子左下角)

Test Research, Inc.

126 TR7007 User Guide – Software

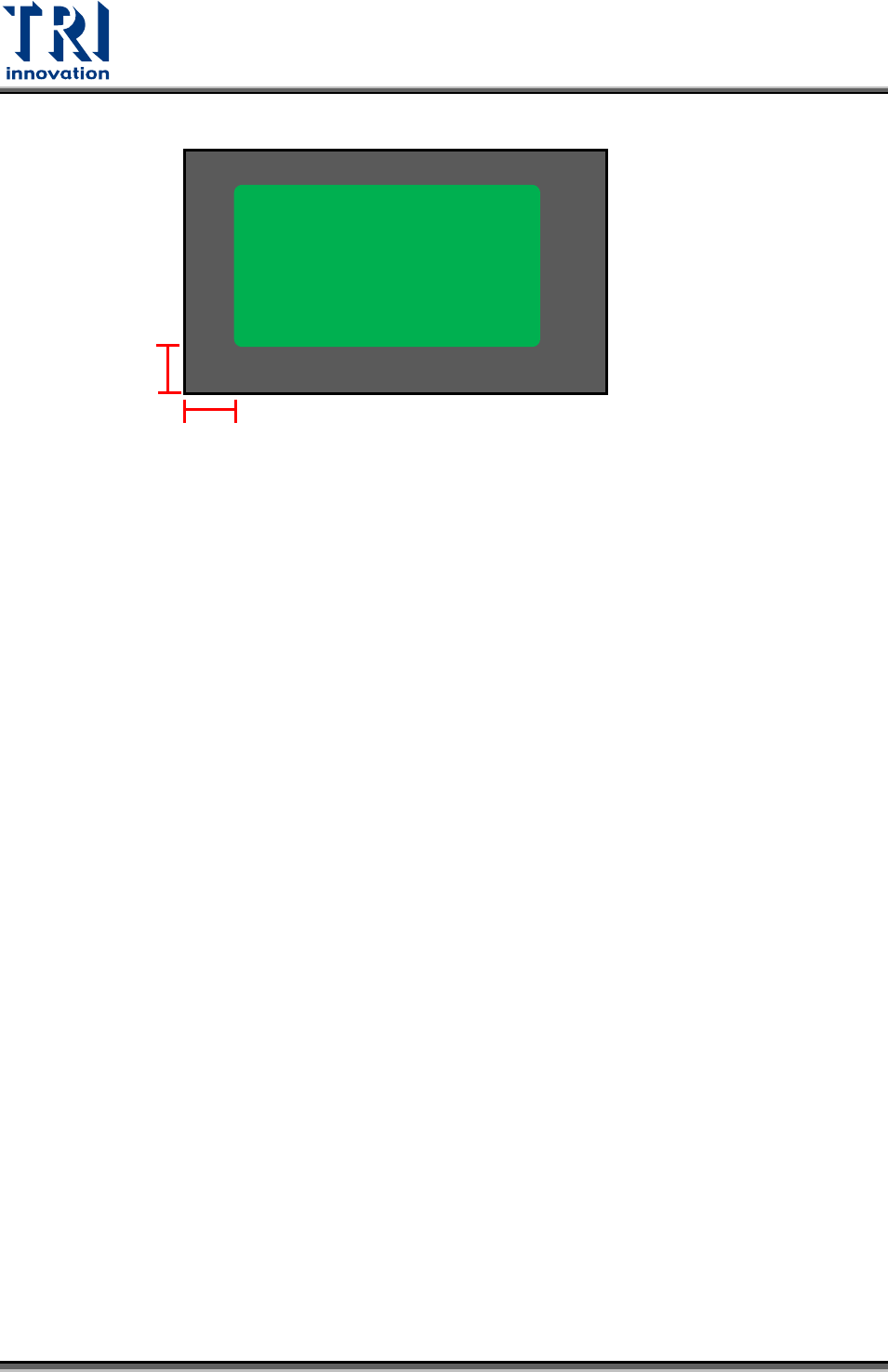

載具

PCB
