INS-BSF-2.0S 2. 机器侧的安装 传送带式管装供料器使用说明书 5 ＜ NXT 系列 M6-2 模组的情况＞ 1. 请将机器的主开关设置在 OFF 位置。 2. 关闭机器的气源接入口的空气阀 ，停止外部空气供应。 3. 从气源接入口处拔下外部空气供应 管。 4. 暂时打开空气阀，放出机器内残留 的空气。 5. 关闭空气阀。 6. 拆下料站托架下方的模组盖罩。 7. 在 M6-2 模组的左侧面，从空气歧管上拔下 现有的 φ6 …
2. 机器侧的安装 INS-BSF-2.0S
4 传送带式管装供料器使用说明书
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
c. 通过附属的 φ6 空气管，将管接头和传送带式管装供料器连接在一起。
8. 在空气管向外露出的状态下，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到气源接入口上。
＜ NXT 系列 M6 模组的情况＞
1. 请将机器的主开关设置在 OFF 位置。
2. 关闭机器的气源接入口的空气阀，停止外部空气供应。
3. 从气源接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。

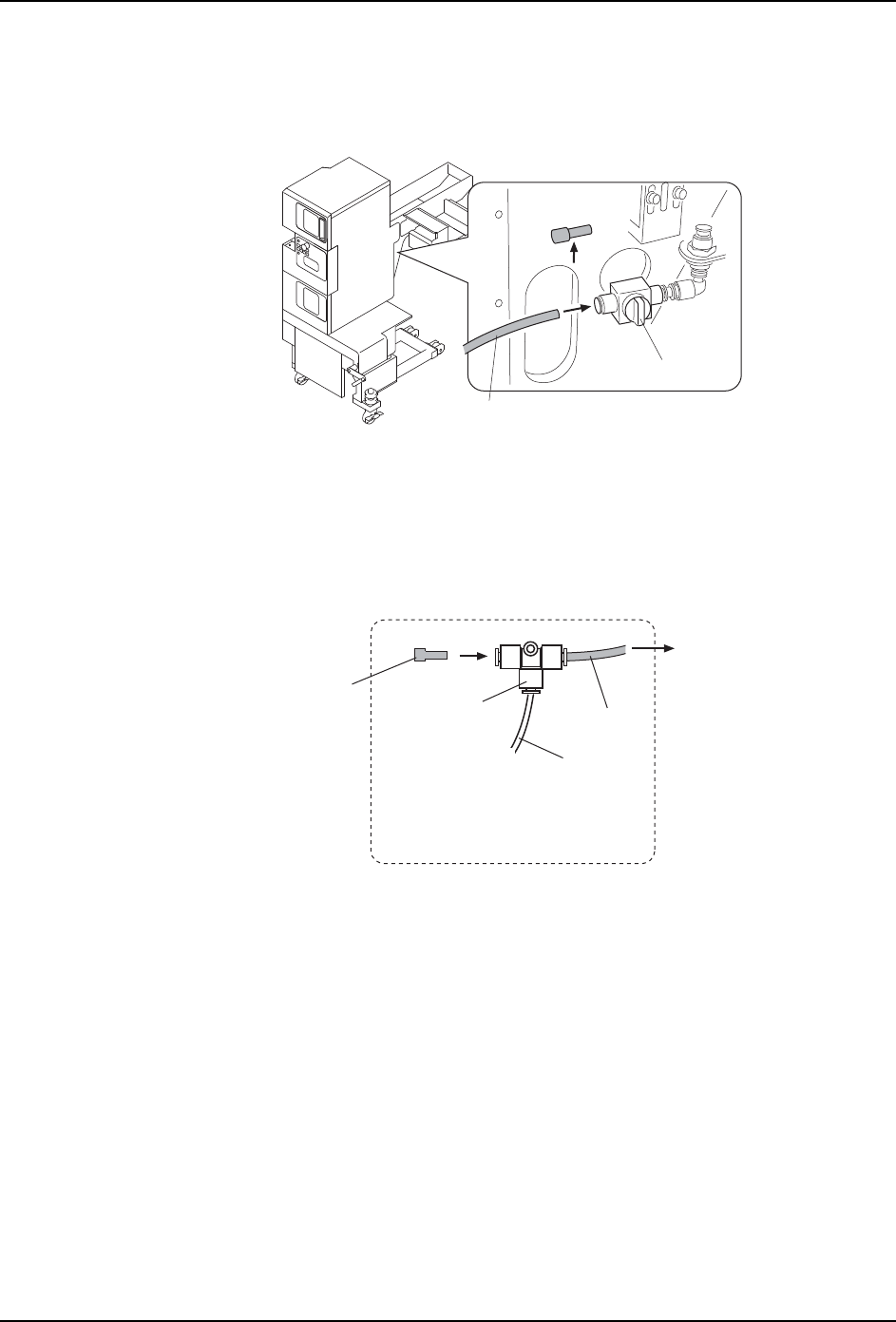

7. 按照以下的要领，安装传送带式管装供料器的附属部件。
a. 从空气歧管上拔下现有的 φ6 空气管。
b. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
c. 通过附属的 φ6 空气管，将管接头和传送带式管装供料器连接在一起。
8. 在空气管向外露出的状态下，安装带缺口的模组盖罩 （选购件）。
9. 将拔下的外部空气供应管连接到气源接入口上。
02NST-0073Sa
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄぎ⇨℻ㅵ˅
ᢨϟⱘǾぎ⇨ㅵ
䰘ሲⱘㅵ༈
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄӴ䗕ᏺᓣㅵ㺙կ఼᭭˅
䰘ሲǾぎ⇨ㅵ
˄䖲ࠄӴ䗕ᏺᓣㅵ㺙կ఼᭭˅
ぎ⇨℻ㅵ
ㅵ༈
INS-BSF-2.0S 2. 机器侧的安装
传送带式管装供料器使用说明书 5
＜ NXT 系列 M6-2 模组的情况＞
1. 请将机器的主开关设置在 OFF 位置。
2. 关闭机器的气源接入口的空气阀，停止外部空气供应。
3. 从气源接入口处拔下外部空气供应管。
4. 暂时打开空气阀，放出机器内残留的空气。
5. 关闭空气阀。
6. 拆下料站托架下方的模组盖罩。

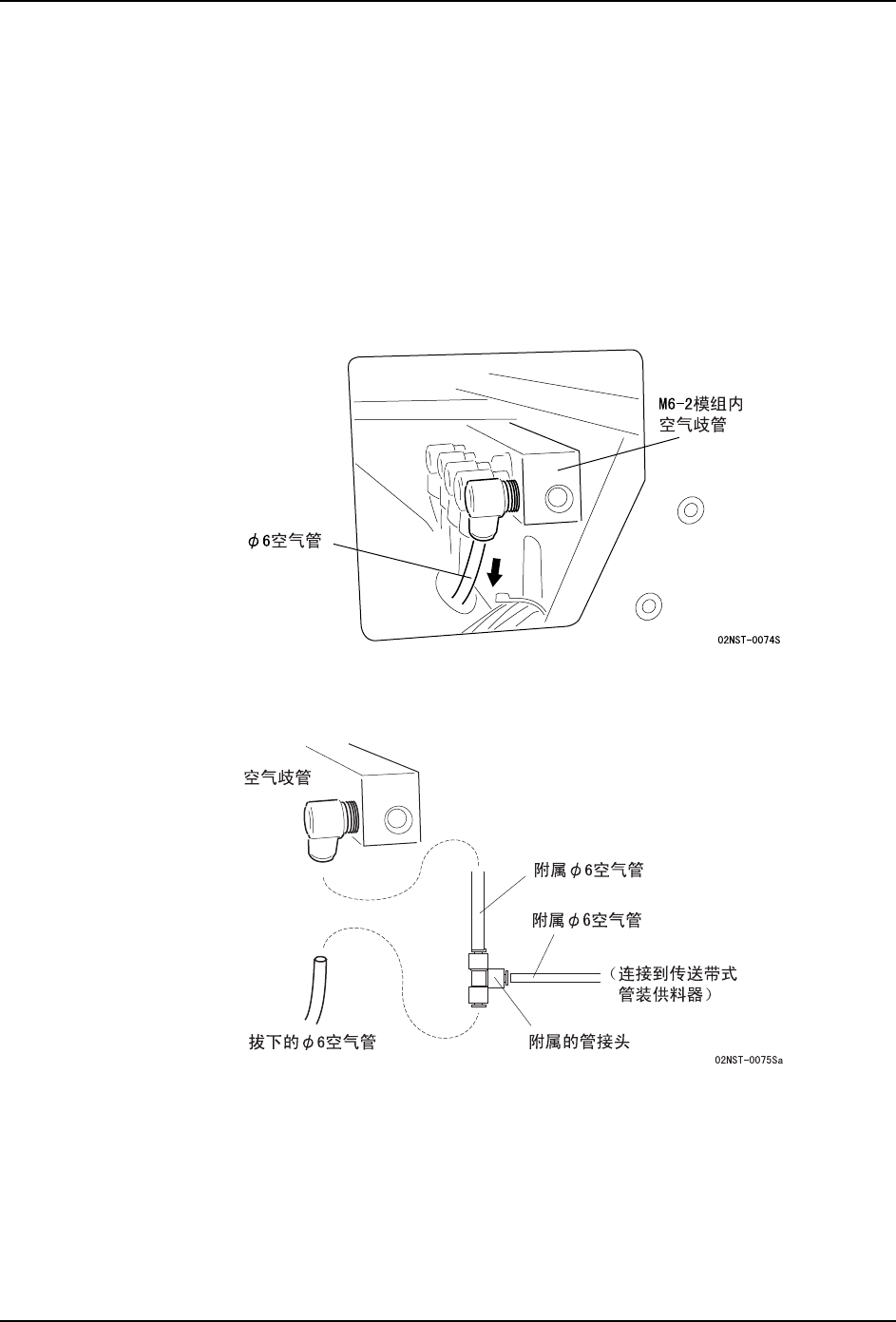

7. 在 M6-2 模组的左侧面，从空气歧管上拔下现有的 φ6 空气管。
8. 将拔下的 φ6 空气管、附属的 φ6 空气管和管接头安装在一起。
9. 通过附属的 φ6 空气管，将管接头和传送带式管装供料器连接在一起。
10.在空气管向外露出的状态下，安装带缺口的模组盖罩 （选购件）。
11.将拔下的外部空气供应管连接到气源接入口上。
2. 机器侧的安装 INS-BSF-2.0S
6 传送带式管装供料器使用说明书
＜料盘单元 -LTC 的情况＞
1. 请将料盘单元 -LTC 侧的空气阀设置在 OFF 位置。
2. 从空气阀上拔下塞子，插入传送带式管装供料器附属的 φ6 空气管。

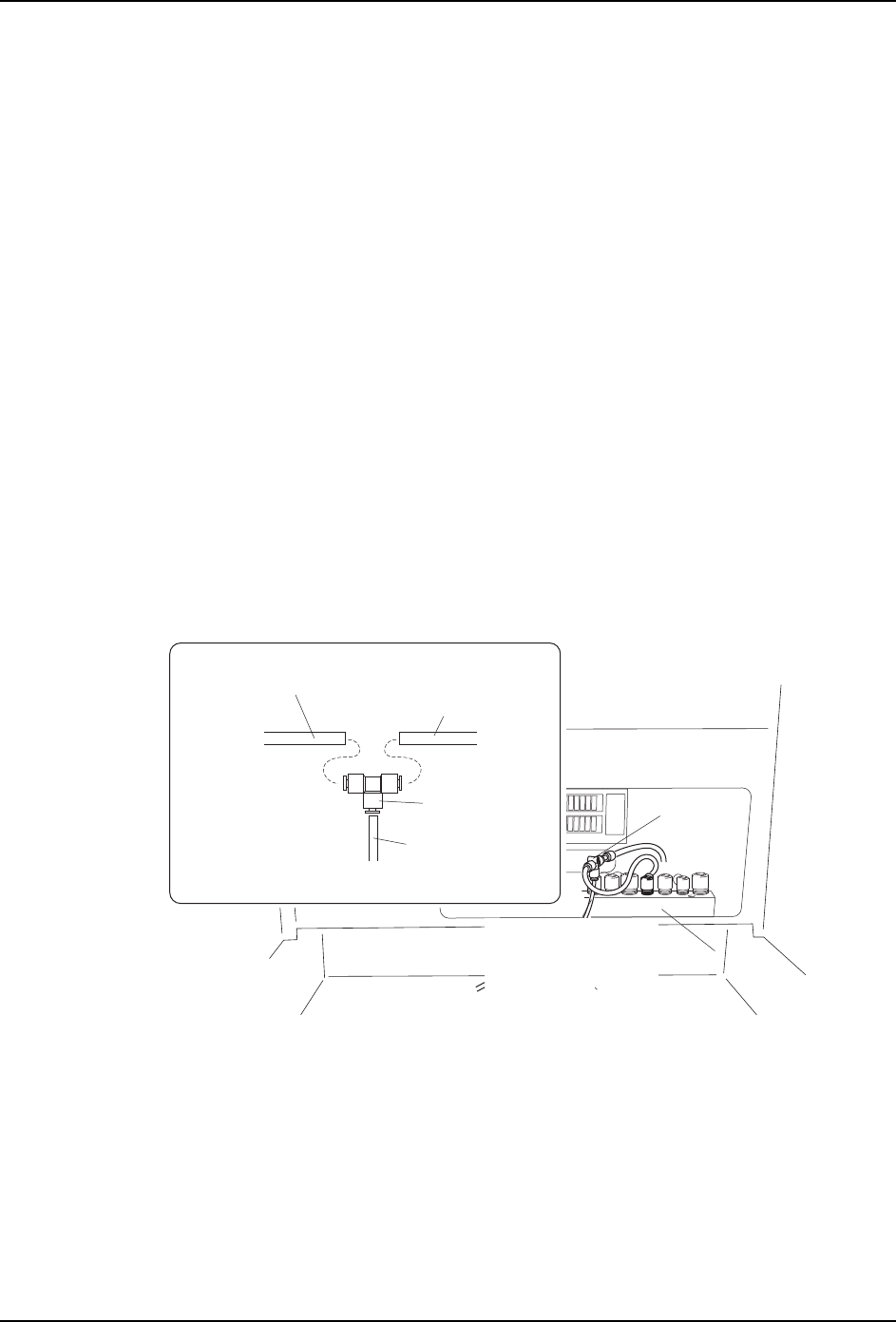

3. 安装传送带式管装供料器附属部件。
a. 将来自料盘单元 -LTC 的 Φ6 空气管插入管接头。
b. 将拔下的塞子插入管接头。
c. 将 Φ6 空气管连接到管接头和传送带式管装供料器。
4. 将料盘单元 -LTC 侧的空气阀设置到 ON 位置。
1676D
ᢨϟาᄤ
Ӵ䗕ᏺᓣㅵ㺙կ఼᭭
Ǿㅵᄤ
ぎ⇨䯔2))
02NST-0072Sa
Ң᭭Ⲭऩܗ/7&
ᢨϟⱘาᄤ
䖲ࠄ
᭭Ⲭऩܗ/7&
ㅵ༈
Ǿぎ⇨ㅵ
Ǿぎ⇨ㅵ
䖲ࠄӴ䗕ᏺᓣ
ㅵ㺙կ఼᭭
