2. 机器侧的安装 INS-BSF-2.0S 10 传送带式管装供料器使用说明书 13.请按照下图整理配管。 不要拆下安 装有主电源的板。 从模组 B 下 侧面的孔中穿过空气管， 分歧的一方管子从机器内侧的孔中穿出，沿着风扇罩的外壁，再次穿过机器内， 从上部 的孔中穿出。另一方管子穿入模组 A 侧。 INS-BSF-0062 INS-BSF-0063
INS-BSF-2.0S 2. 机器侧的安装
传送带式管装供料器使用说明书 9
11.在空气歧管的空孔上安装弯管接头 （Y3079A）。
12.按照下图，连接管接头、插头和空气管。
图号 品名 个数 规格 / 型号 生产商
46 Y3079 Ａ 弯管接头 1 XQ2L06-02S SMC
47 Y3075 Ａ 管接头 1 XQ2U06-00 SMC
48 Y3067 Ａ 管接头 2 XQH06-00 SMC
49 H3145 Ｌ 插头 2 XQ2P-06 SMC
PZ51770 空气管 1 TU0604 Ｂ
L＝400
2MGMBA0273
00
空气管 1 TU0604 Ｂ
L＝2900
PZ10371 空气管 1 TU0604 Ｂ
L＝2200
,16%6)6
¶ぎ⇨ㅵ
㒘ݙぎ⇨℻ㅵ
INS-BSF-0065S
Side 1
Փ⫼䚼ऩܗᯊϡՓ⫼
䚼ऩܗ P%V
䚼ऩܗP$V
2. 机器侧的安装 INS-BSF-2.0S
10 传送带式管装供料器使用说明书

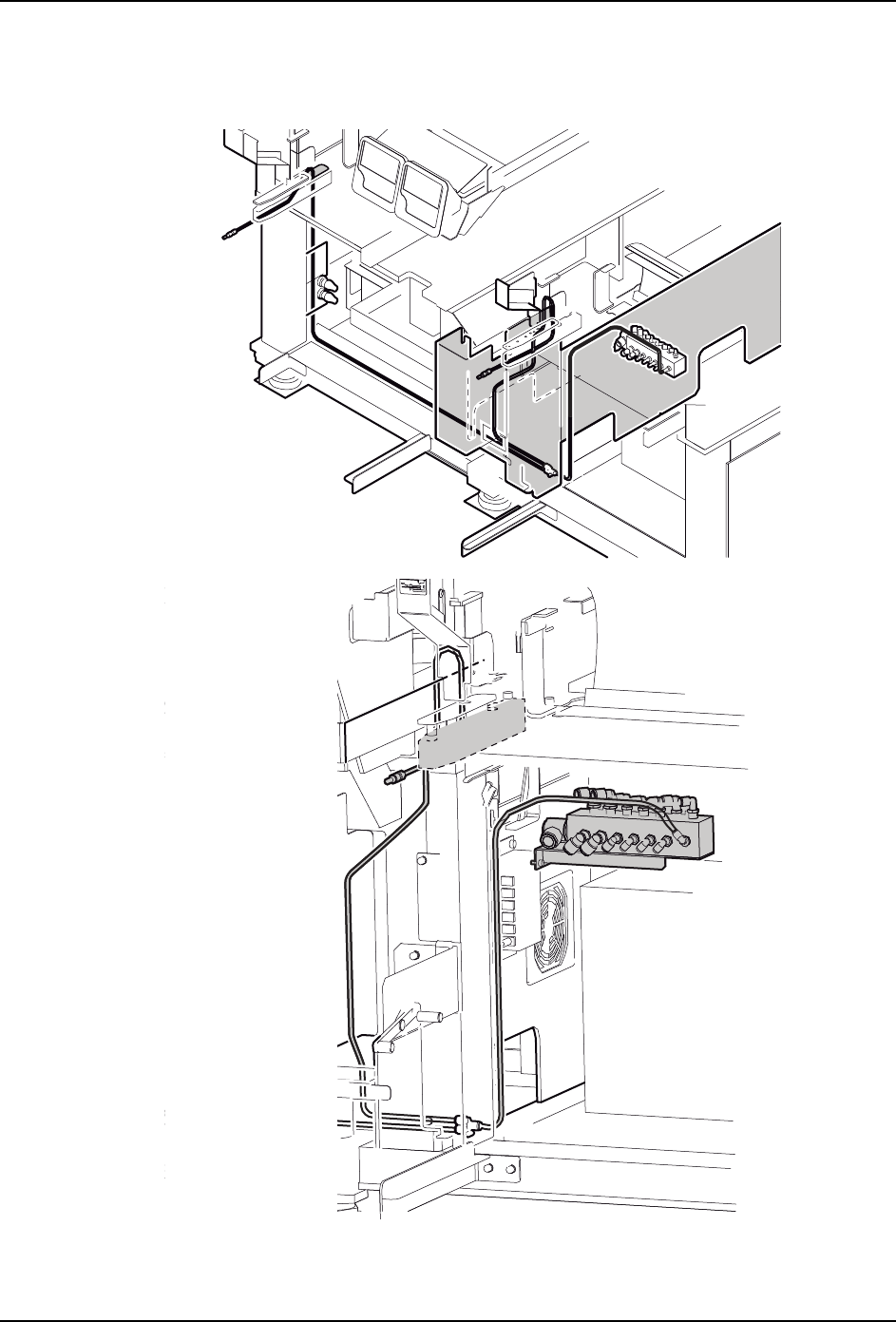

13.请按照下图整理配管。不要拆下安装有主电源的板。从模组 B 下侧面的孔中穿过空气管，
分歧的一方管子从机器内侧的孔中穿出，沿着风扇罩的外壁，再次穿过机器内，从上部
的孔中穿出。另一方管子穿入模组 A 侧。
INS-BSF-0062
INS-BSF-0063
INS-BSF-2.0S 2. 机器侧的安装
传送带式管装供料器使用说明书 11
14.使用尼龙抽紧带固定配管。
15.将盖罩和输送槽全部返回到原来位置。
16.将废料带输送槽返回到原来位置。
17.对于侧面 2，请进行同样的作业。但是，使用材料和连接方法如下。
18.将拔下的外部空气供应管连接到空气接入口上。
图号 品名 个数 规格 / 型号 生产商
46 Y3079 Ａ 弯管接头 1 XQ2L06-02S SMC
47 Y3075 Ａ 管接头 1 XQ2U06-00 SMC
48 Y3067 Ａ 管接头 2 XQH06-00 SMC
49 H3145 Ｌ 插头 2 XQ2P-06 SMC
PZ07371 空气管 1 TU0425 Ｂ
Ｌ＝ 720
2MGMBA0273
00
空气管 1 TU0604 Ｂ
Ｌ＝ 2900
PZ10371 空气管 1 TU0604 Ｂ
Ｌ＝ 2200
,16%6)6
6LGH
䚼ऩܗLJ䗝䌁ӊLj
䚼ऩܗ P%V
䚼ऩܗP$V
Փ⫼䚼ऩܗᯊϡՓ⫼
