传送带式管装供料器使用说明书.pdf - 第45页
INS-BSF-2.0S 6. 如何在 NXT-2 和 AIMEX 中使用 传送带式管装供料器使用说明书 37 [解 除 方 法] 请按照以下的步骤，解除料尽状 态。 注意 ) 请不要使用供料器上的 MANUAL 按钮进行送料动作。详细内容请参照 "6.5.1 通过 MANUAL 按钮操作解除送料异常 " 。 注意 ) 请在消除了供料器的异常后进行异常状态的解除。如果没有消除 异常即使进行异常状 态的解除，元件也不会…
6. 如何在 NXT-2 和 AIMEX 中使用 INS-BSF-2.0S
36 传送带式管装供料器使用说明书
6.3.5 生产

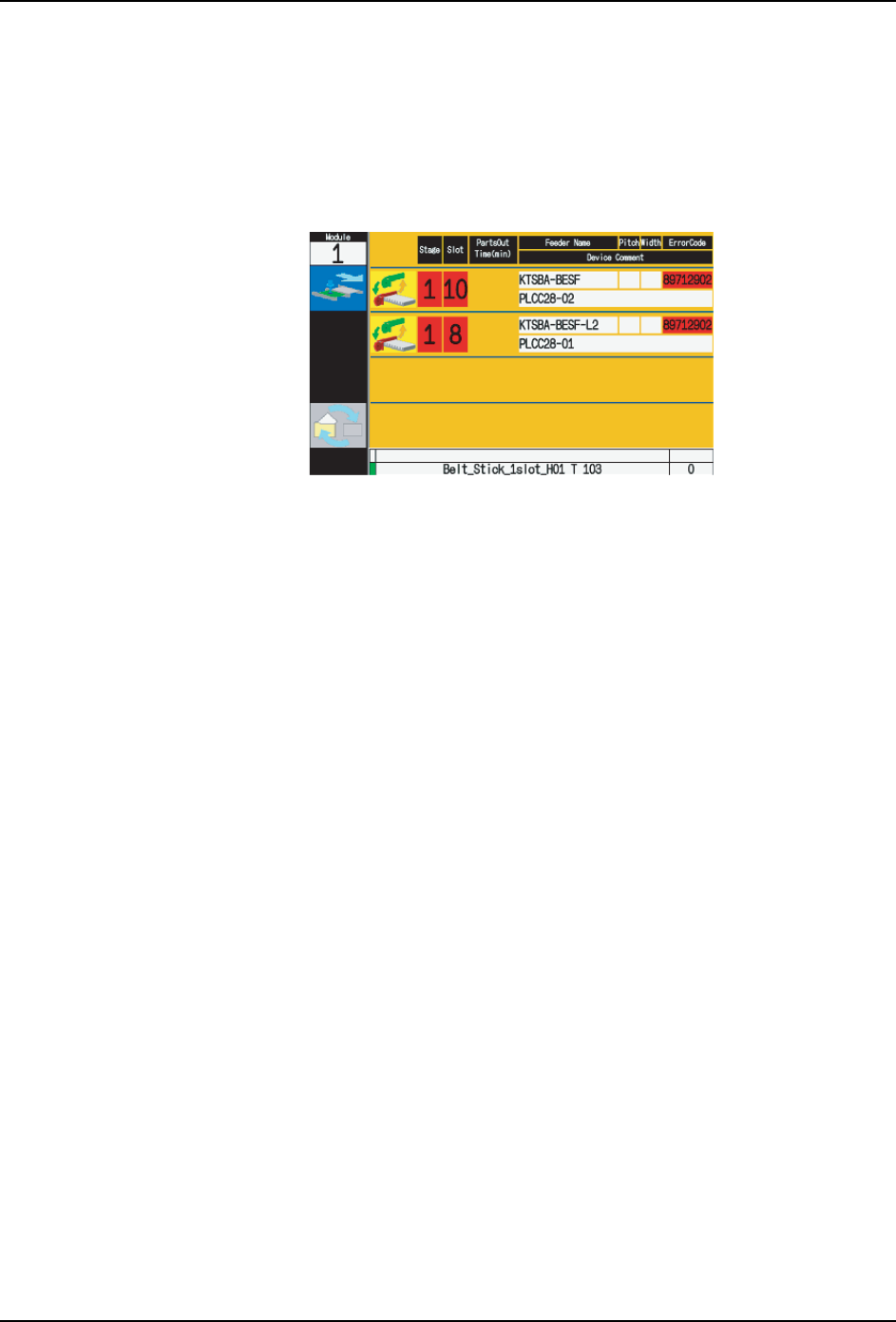

生产中如果传送带式管装供料器没有正常地供应元件，会在操作画面上显示原因。如果出
现了该画面，请参考画面上的状态显示，进行正确的处置。
料尽预告状态
虽然料管变成了空的状态，但是生产继续进行。如果在完全变成料尽状态之前补充了元
件，则机器不会停止，可以继续生产。如果没有及时补充元件，就会发生由于料尽导致的
生产停止。
Fujitrax Verifier 为 OFF 时，则根据料尽预告传感器显示向导。
[解除方法]
1. 显示料尽预告向导。
2. 请在料尽预告向导所显示的料槽内安装新的管装元件。
3. 请重新开始生产。安装好的元件被自动传送。
料尽状态
由于料管变空并且传送带上也没有元件，因此不能进行生产。如果设定了次料站，则切换
到次料站继续生产。
INS-BSF-2.0S 6. 如何在 NXT-2 和 AIMEX 中使用
传送带式管装供料器使用说明书 37

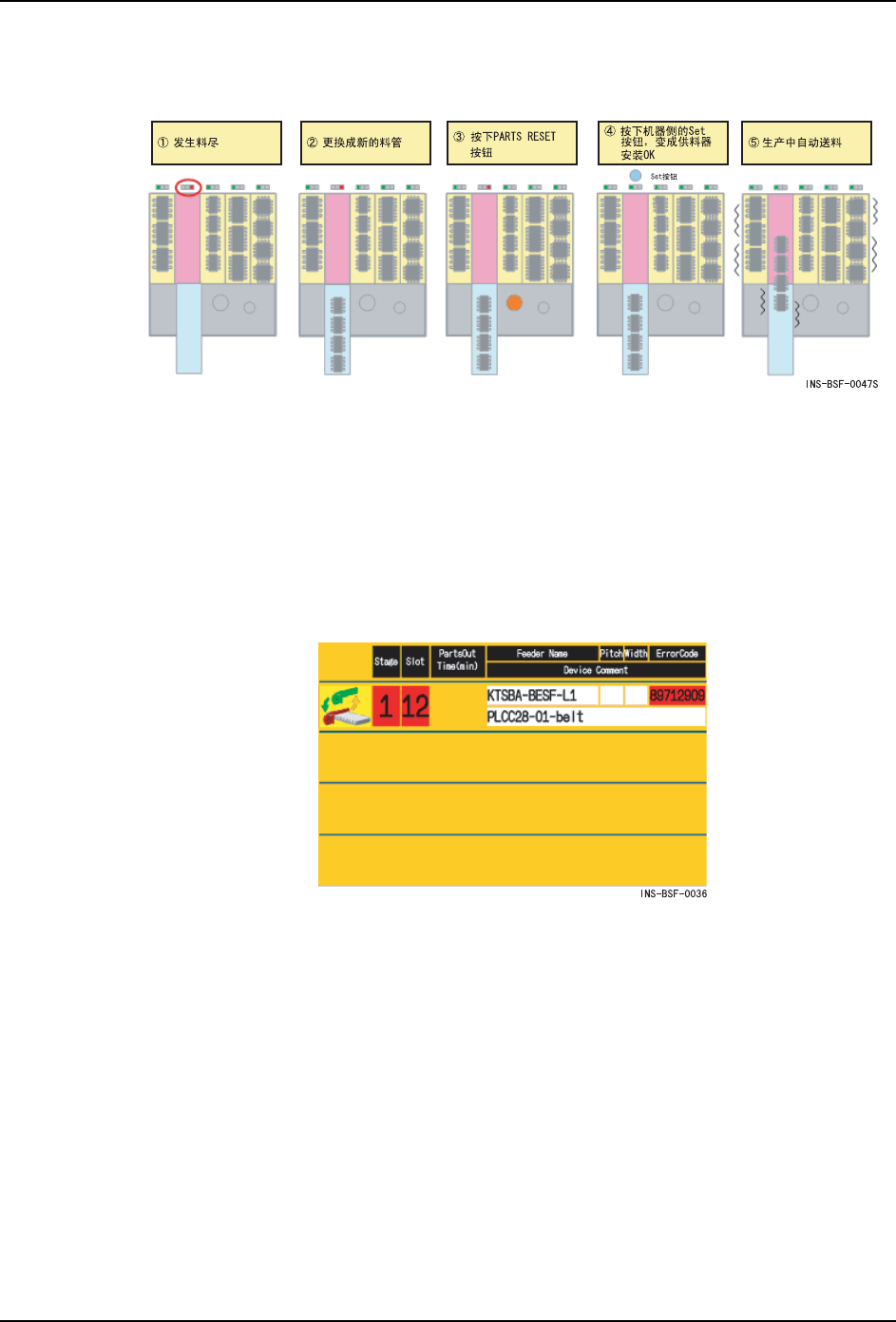

[解除方法]
请按照以下的步骤，解除料尽状态。
注意 ) 请不要使用供料器上的 MANUAL 按钮进行送料动作。详细内容请参照
"6.5.1
通过
MANUAL 按钮操作解除送料异常
"
。
注意 ) 请在消除了供料器的异常后进行异常状态的解除。如果没有消除异常即使进行异常状
态的解除，元件也不会被供应至吸取位置。
元件堵塞状态
由于传送带上发生元件堵塞，或者元件没有到达供应位置导致不能生产。请在消除异常后
重新开始生产。如果设定了次料站，则切换到次料站继续生产。
PARTS
RESET
MANUAL
AB ECD A B ECD A B ECDAB ECD A B ECD
PARTS
RESET
MANUAL PARTS
RESET
MANUAL PARTS
RESET
MANUALPARTS
RESET
MANUAL
6. 如何在 NXT-2 和 AIMEX 中使用 INS-BSF-2.0S
38 传送带式管装供料器使用说明书
发生了除元件料尽和堵塞之外的送料异常时
请在此时确认以下原因。
·挡板的开放确认传感器是否出现故障或者断线了。
·挡板的开放确认传感器的位置是否偏移了。
·传感器的驱动电磁阀是否出现故障或者断线了。
INS-BSF-0056
