7. 如何在 XPF 中使用 INS-BSF-2.0S
56 传送带式管装供料器使用说明书
7.5 困惑时经常遇到的问题
故障 原因 对策
元件吸取位置不是元件
主体中心。
外形数据的 Body Size X/Y 和
Element 的 Position X/Y、
Lead Length 与实物不符。
请将这些数值符合实物数值。
Job 的元件主体中心与实际的
元件中心不符。
请将外形数据的 Pick-up
Point Offset X/Y 变成合适
的数值。
不能够吸取元件。（吸
嘴没有到达元件上
面。）
外形数据的 Part Height 相对
于实物过大。
请将 Part Height 数值符合实
物数值。
吸取和贴装元件时，吸
嘴压下了元件。
外形数据的 Part Height 相对
于实物过小。
请将 Part Height 数值符合实
物数值。
INS-BSF-2.0S 8. 元件导轨设计步骤
传送带式管装供料器使用说明书 57
8. 元件导轨设计步骤
8.1 概述
本公司准备了各种类型的元件导轨 （另行购买） 。同时也承接制作除此以外规格的元件导
轨，请咨询。
根据各种情况，实在需要客户自行制作元件导轨时，请按照本章所记载的步骤。
8.1.1 元件导轨的类型
进行外形的测定，决定元件导轨的类型。
元件导轨根据元件的整个宽度，被分成以下 2 种类型。
①标准类型 （板材形状） 元件宽度 10mm 以上时的类型。
②小元件用类型 （切削形状） 元件宽度 10mm 以下时的类型。
INS-BSF-0067E
Y
8. 元件导轨设计步骤 INS-BSF-2.0S
58 传送带式管装供料器使用说明书

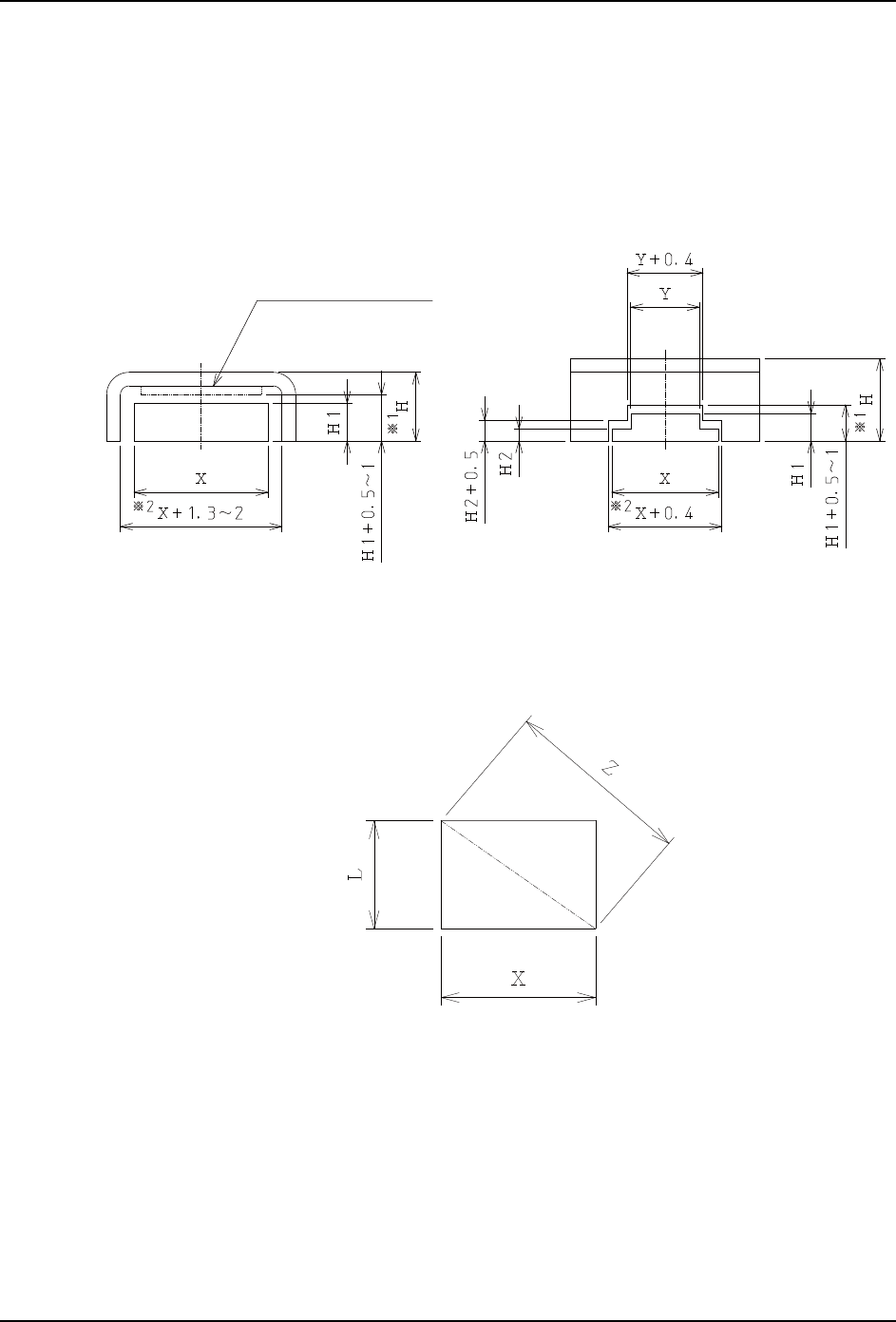

8.1.2 内部尺寸的设计
元件导轨的内部尺寸请按照以下的尺寸进行设计。
备注 )导轨的高度 H 请以 7mm 作为上限，超出此高度就会发生干涉。
备注 )请不要超出管装料管的宽度。
备注 )如果是下图那样的 X 大于 L 的元件，请注意元件导轨的内部尺寸不要超出 Z。（搬运
中，元件有可能转动。）
①标准类型 （板材形状） 元件宽度 10mm 以上时的类型。
②小元件用类型 （切削形状） 元件宽度 10mm 以下时的类型。
,16%6)6
ᖙ㽕ᯊᅝ㺙ᇐ䔼
