INS-BSF-2.0S 3. 各部分的名称和功能
传送带式管装供料器使用说明书 13
3. 各部分的名称和功能
3.1 传送带式管装供料器
3. 各部分的名称和功能 INS-BSF-2.0S
14 传送带式管装供料器使用说明书
3.2 元件导轨、料管导轨和小型元件用防止跳出挡板
请选择符合料管规格的元件导轨和料管导轨。供应小型元件时，需要同时使用防止跳出挡
板。
导轨列表
料管导轨 对象元件料管
S1 SO08, SO14, SO16
S2 PLCC20
S3 SO08W, SO16W, SO20W, SO24W, SO28W, PLCC28, PLCC32
S4 PLCC44
S5 PLCC52
S6 PLCC68
S7 PLCC84
INS-BSF-2.0S 3. 各部分的名称和功能
传送带式管装供料器使用说明书 15

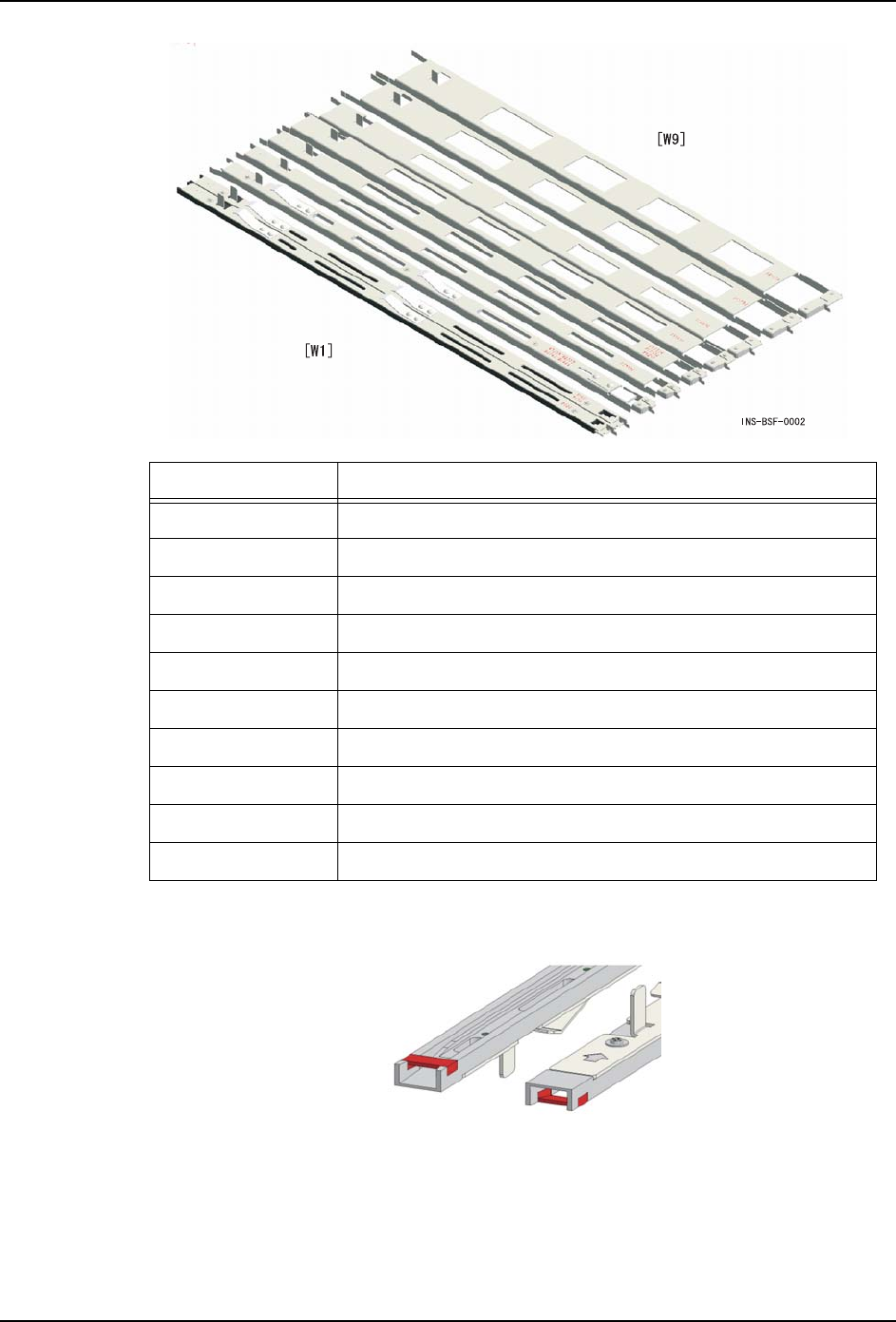

备注 )元件导轨W1(SO08)、W2(SO14)和W10(SO16)的元件进入口侧安装了防止元件堵塞的板。
元件导轨 对象元件
W1 SO08
W2 SO14
W10 SO16
W3 SO08W、SO16W、SO20W、SO24W、SO28W
W4 PLCC20
W5 PLCC28、PLCC32
W6 PLCC44
W7 PLCC52
W8 PLCC68
W9 PLCC84
INS-BSF-0076
