INS-BSF-2.0S 6. 如何在 NXT-2 和 AIMEX 中使用
传送带式管装供料器使用说明书 39
6.4 在 Fujitrax Verifier 为 ON 时的运用
6.4.1 能够使用的功能和限制事项
使用 Fujitrax Verifier 的料带拼接功能时，可以通过元件的剩余数管理，在料尽之前更
换管装元件。在传送带上还有元件的状态下，将空的元件料管更换成新的元件料管后，能
够继续生产。传送带式管装供料器的料带拼接功能并不是进行料带拼接，而是更换管装元
件。因此，不能够使用料带拼接检测传感器功能和拼接部的空送料功能。
另外，Fujitrax Verifier 为 ON 时，不能使用传送带式管装供料器内的料槽进行次料站的
动作。
供料器ID的处理
传送带式管装供料器上安装着插座的料槽号码(下图的料槽N号)和其左面2个料槽、右
面 2 个料槽的供料器 ID，被分配如下。

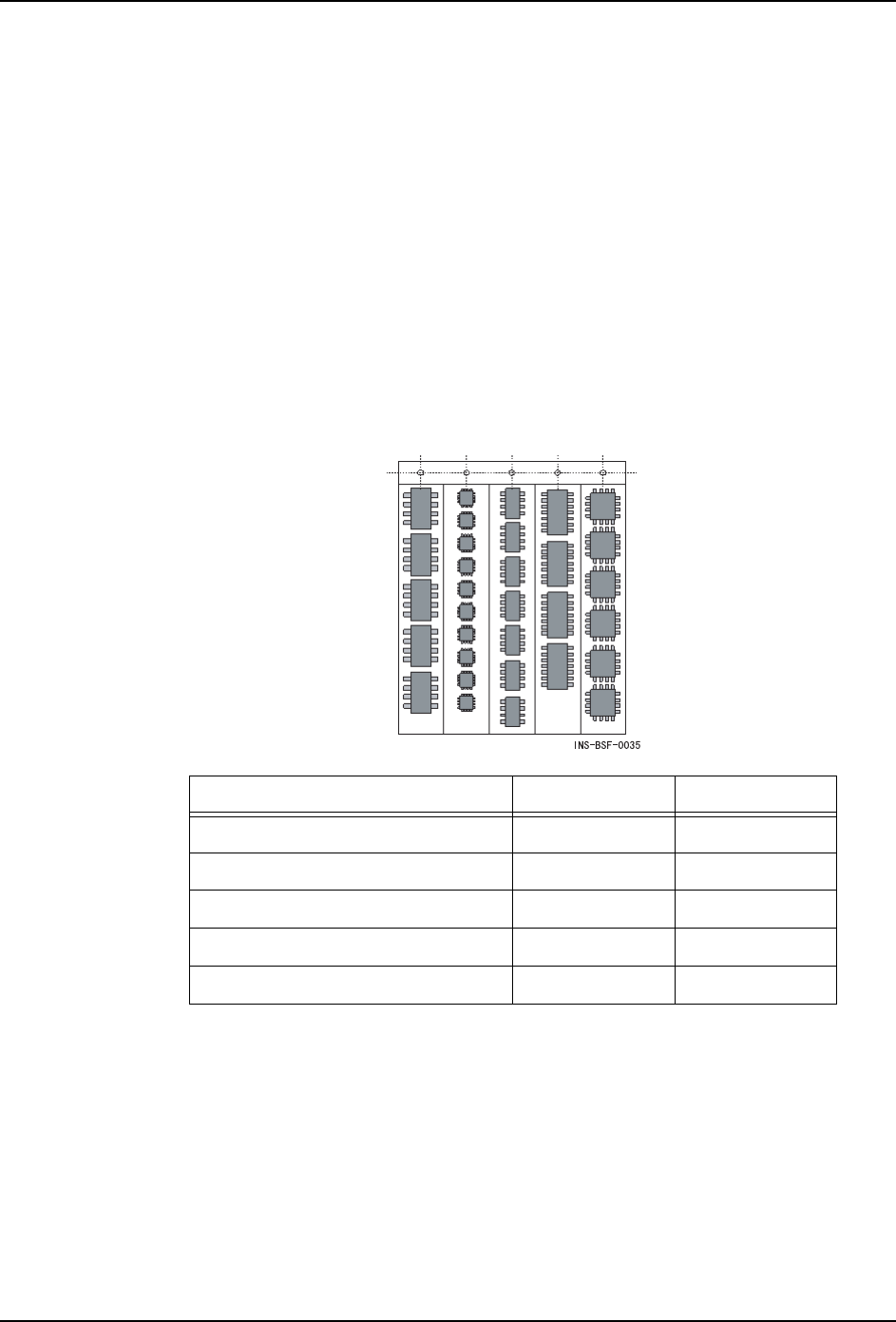

料槽号码 供料器 ID 例
安装着插座的料槽 N-2 供料器 ID KTSBA 00001
安装着插座的料槽 N-1 供料器 ID+1 KTSBA 00002
安装着插座的料槽 N 供料器 ID+2 KTSBA 00003
安装着插座的料槽 N+1 供料器 ID+3 KTSBA 00004
安装着插座的料槽 N+2 供料器 ID+4 KTSBA 00005
N-2 N-1 N N+1 N+2
6. 如何在 NXT-2 和 AIMEX 中使用 INS-BSF-2.0S
40 传送带式管装供料器使用说明书
6.4.2 辅助软件的设定

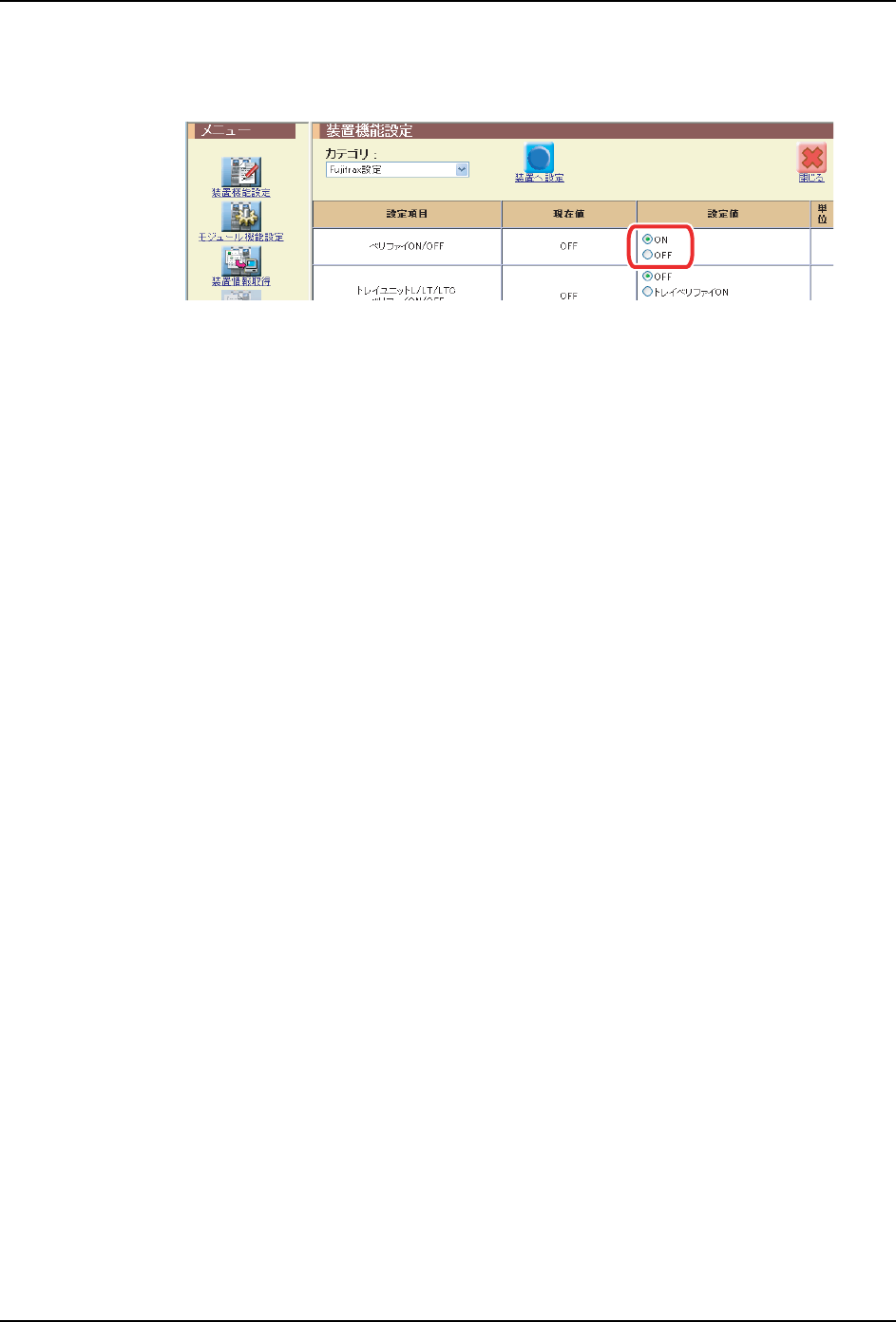

请将 [ 机器功能设定 ] - [Fujitrax 设定 ] - [ 验证 ON/OFF] 设定为 “ON”。
6.4.3 Job 的创建
请参照 "6.2 创建 Job"。
但是，Fujitrax Verifier 为 ON 时，在传送带式管装供料器的料槽内不能设定次料站。在
传送带式管装供料器上即使对同种元件进行了复数设定，不会使用除了初始料槽之外的其
它料槽。
6.4.4 换线
请按照以下的步骤，搭载传送带式管装供料器。
1. 扫描要使用的管装元件的 DID 条形码。
2. 扫描安装管装元件的料槽的供料器 ID 条形码。
3. 对于传送带式管装供料器上使用的所有元件，重复步骤1～2。
4. 将传送带式管装供料器安装到 Job 中指定的料槽上。
注意 ) 请不要通过传送带式管装供料器上的 MANUAL 按钮进行送料操作。详细内容请参照
"6.5.1
通过 MANUAL 按钮操作解除送料异常
"
。
注意 ) 安装管装元件的料槽在将传送带式管装供料器安装在料站托架之前不被显示。但是，
Fujitrax Verifier 为 ON 时，在将传送带式管装供料器安装在料站托架之前，需要将
管装元件安装在传送带式管装供料器上。对于安装管装元件的料槽，请参照 KIT
Handy 或 KIT Manager 的显示。另外，对于使用在传送带式管装供料器中的元件，请
在 KIT Manager 中将元件的封装类型设定为 “Stick” 后注册。关于 Fujitrax 的设
定，请参照 [Fujitrax Verifier 用户手册 ]。
INS-BSF-0039E
INS-BSF-2.0S 6. 如何在 NXT-2 和 AIMEX 中使用
传送带式管装供料器使用说明书 41
6.4.5 生产

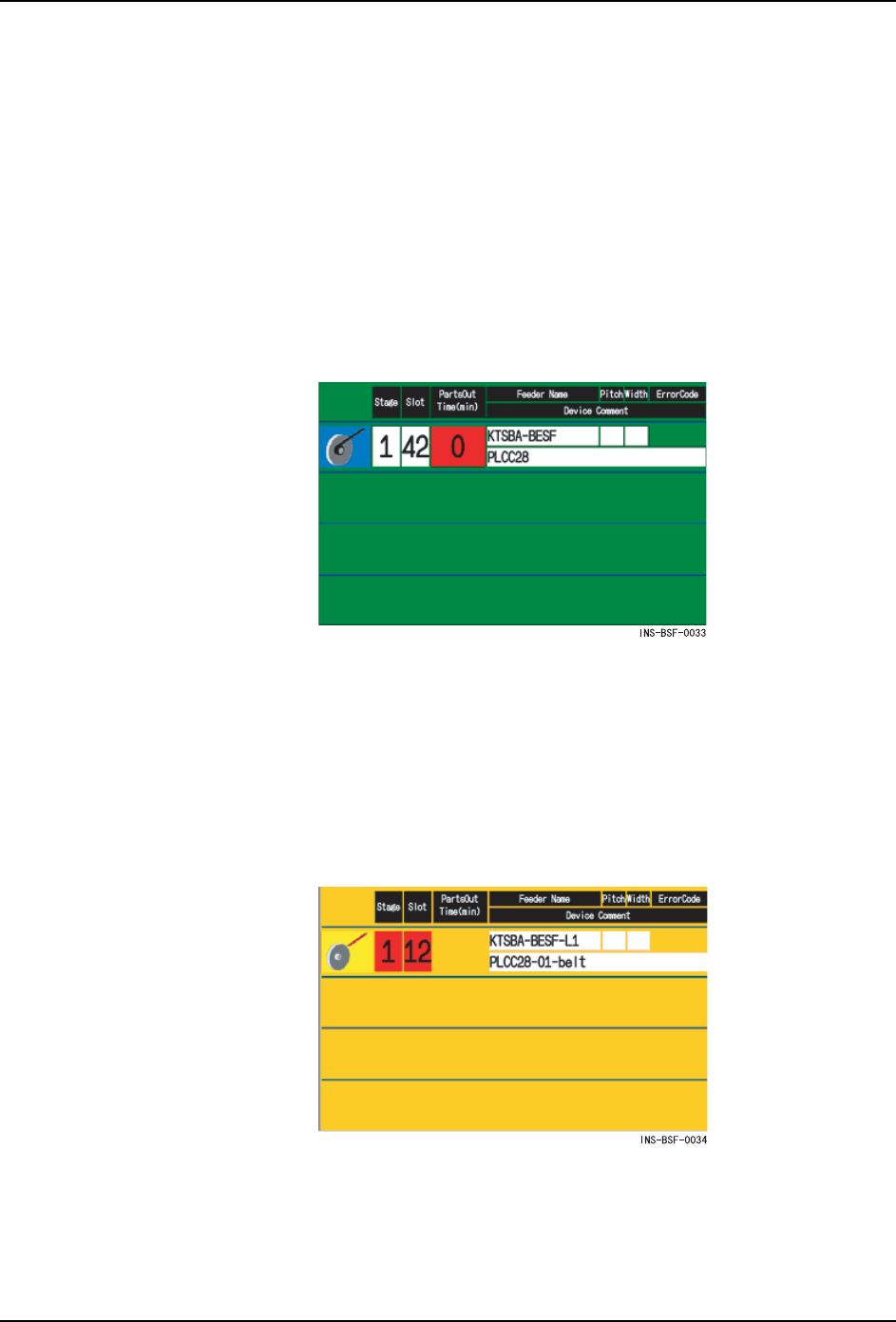

生产中如果传送带式管装供料器没有正常地供应元件，会在操作画面上显示原因。如果出
现了该画面，请参考画面上的状态显示，进行正确的处置。
料尽预告状态
虽然料管变成了空的状态，但是生产继续进行。如果在完全变成料尽状态之前补充了元
件，则机器不会停止，可以继续生产。如果没有及时补充元件，就会发生由于料尽导致的
生产停止。
Fujitrax Verifier 为 ON 时，根据 Fujitrax 的元件剩余数管理和传送带式管装供料器的料
尽预告传感器显示向导。但是，根据料尽预告传感器的向导仅仅被显示在机器画面上，并不
在 Fujitrax 的显示中被反映。
[解除方法]
1. 来自 Fujitrax 的元件料尽预告。
2. 扫描空料管和新料管的 DID 进行验证。
3. 将空管装元件更换成新的管装元件。
料尽状态
由于料管变空并且传送带上也没有元件，因此不能进行生产。
