2. 机器侧的安装 INS-BSF-2.0S 12 传送带式管装供料器使用说明书 MEMO:
INS-BSF-2.0S 2. 机器侧的安装
传送带式管装供料器使用说明书 11
14.使用尼龙抽紧带固定配管。
15.将盖罩和输送槽全部返回到原来位置。
16.将废料带输送槽返回到原来位置。
17.对于侧面 2，请进行同样的作业。但是，使用材料和连接方法如下。
18.将拔下的外部空气供应管连接到空气接入口上。

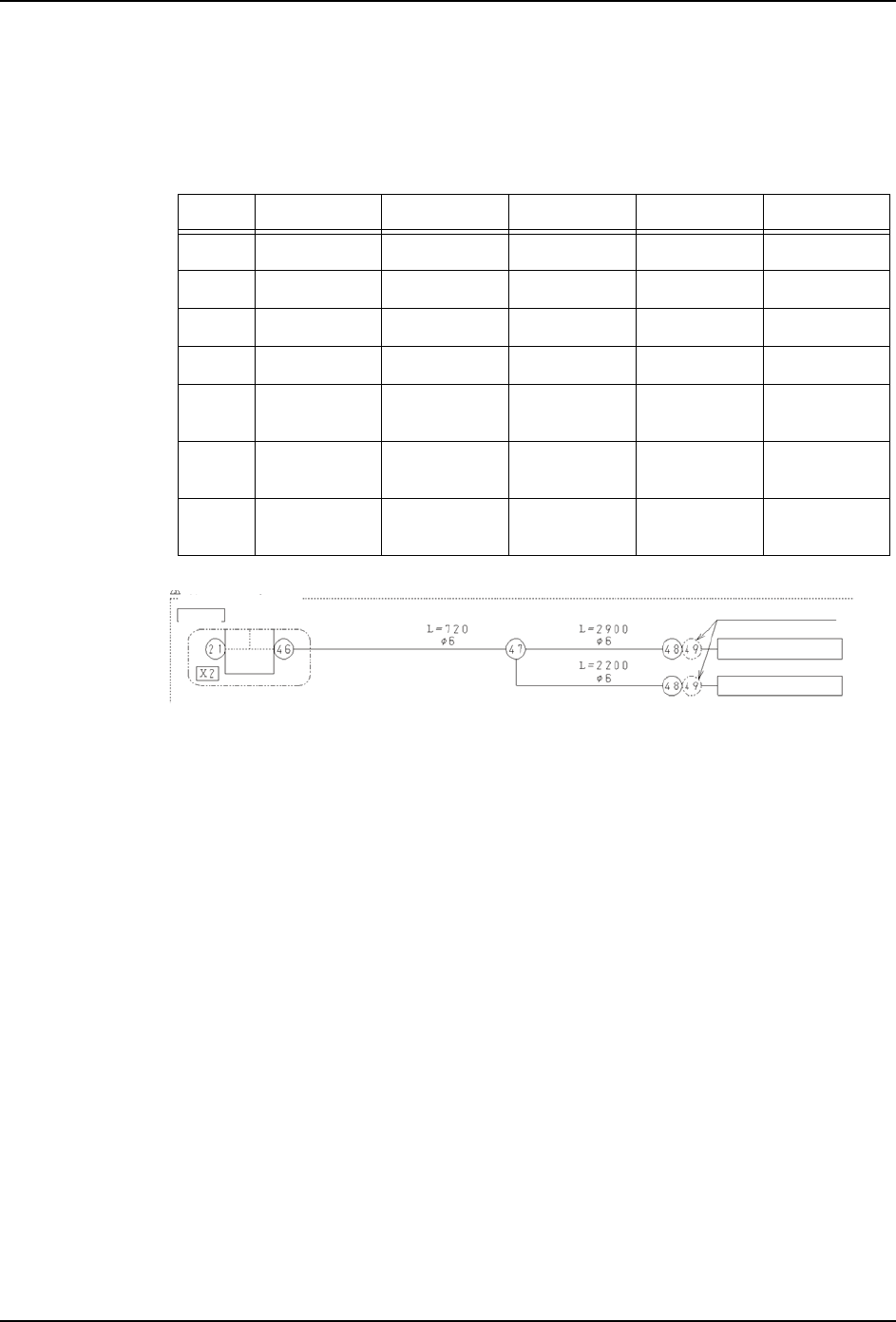

图号 品名 个数 规格 / 型号 生产商
46 Y3079 Ａ 弯管接头 1 XQ2L06-02S SMC
47 Y3075 Ａ 管接头 1 XQ2U06-00 SMC
48 Y3067 Ａ 管接头 2 XQH06-00 SMC
49 H3145 Ｌ 插头 2 XQ2P-06 SMC
PZ07371 空气管 1 TU0425 Ｂ
Ｌ＝ 720
2MGMBA0273
00
空气管 1 TU0604 Ｂ
Ｌ＝ 2900
PZ10371 空气管 1 TU0604 Ｂ
Ｌ＝ 2200
,16%6)6
6LGH
䚼ऩܗLJ䗝䌁ӊLj
䚼ऩܗ P%V
䚼ऩܗP$V
Փ⫼䚼ऩܗᯊϡՓ⫼
2. 机器侧的安装 INS-BSF-2.0S
12 传送带式管装供料器使用说明书
MEMO:
INS-BSF-2.0S 3. 各部分的名称和功能
传送带式管装供料器使用说明书 13

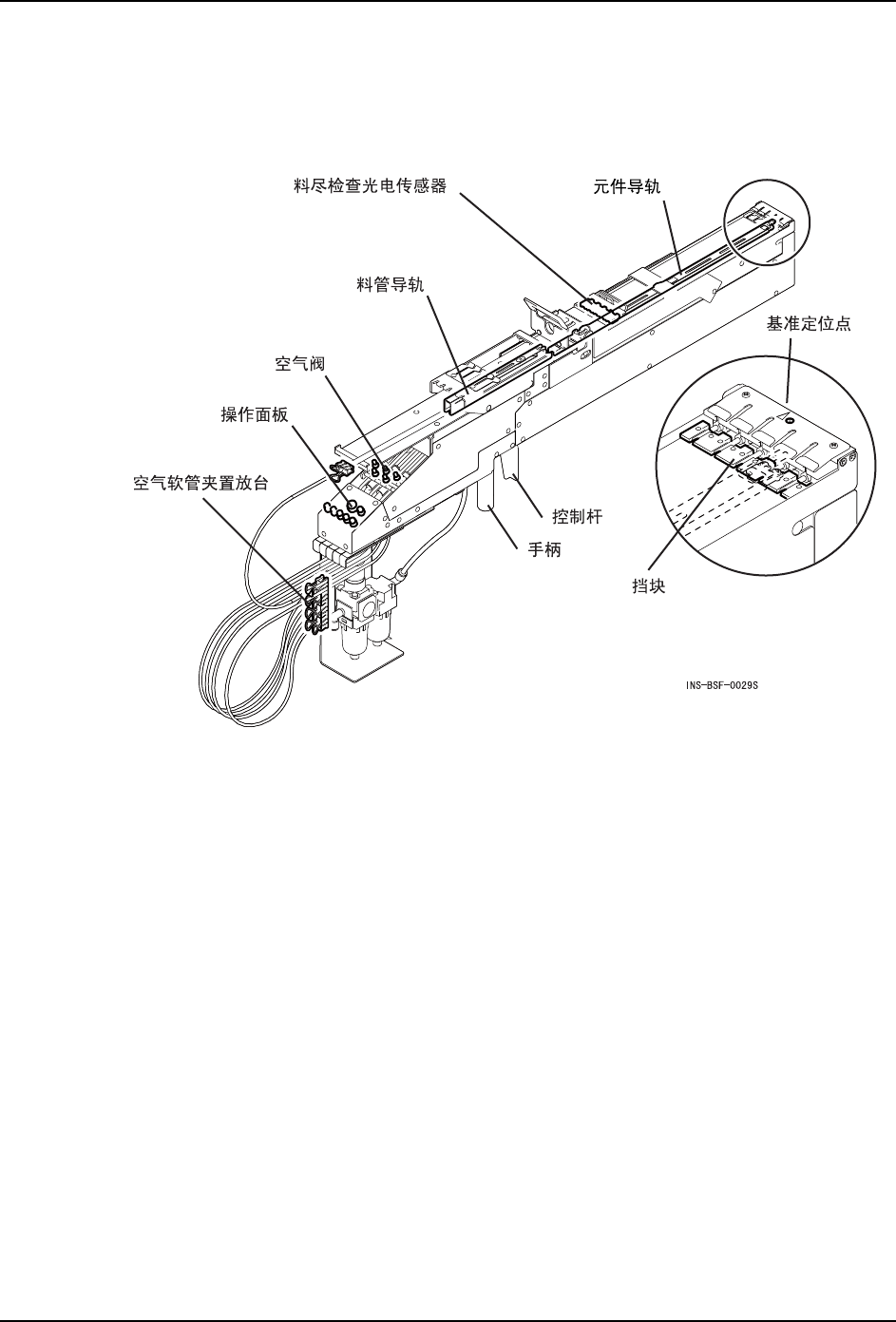

3. 各部分的名称和功能
3.1 传送带式管装供料器
