INS-BSF-2.0S 6. 如何在 NXT-2 和 AIMEX 中使用 传送带式管装供料器使用说明书 35 6.3 在 Fujitrax Verifier 为 OFF 时的运用 6.3.1 能够使用的功能和限制事项 不使用 Fujitra x Verifier 时，能够进行根据 料尽传感器向导的料 管更换 （元 件补充） 。 另外，也可以将传送带式管装供 料器内的料槽设定为次料站。 6.3.2 辅助软件的设定 请将 [Machi n…
6. 如何在 NXT-2 和 AIMEX 中使用 INS-BSF-2.0S
34 传送带式管装供料器使用说明书
3. 设定被分配料槽的 Status。请将使用元件的料槽设定为 “Fixed”，不使用的料槽设定
为 “Reserved” （预约）。
例：
料槽号码 供应元件 [Status] 栏
N-2 不使用 Reserved
N-1 AAAAA Fixed
N 不使用 Reserved
N+1 BBBBB Fixed
N+2 不使用 Reserved
INS-BSF-2.0S 6. 如何在 NXT-2 和 AIMEX 中使用
传送带式管装供料器使用说明书 35
6.3 在 Fujitrax Verifier 为 OFF 时的运用
6.3.1 能够使用的功能和限制事项
不使用 Fujitrax Verifier 时，能够进行根据料尽传感器向导的料管更换 （元件补充）。
另外，也可以将传送带式管装供料器内的料槽设定为次料站。
6.3.2 辅助软件的设定

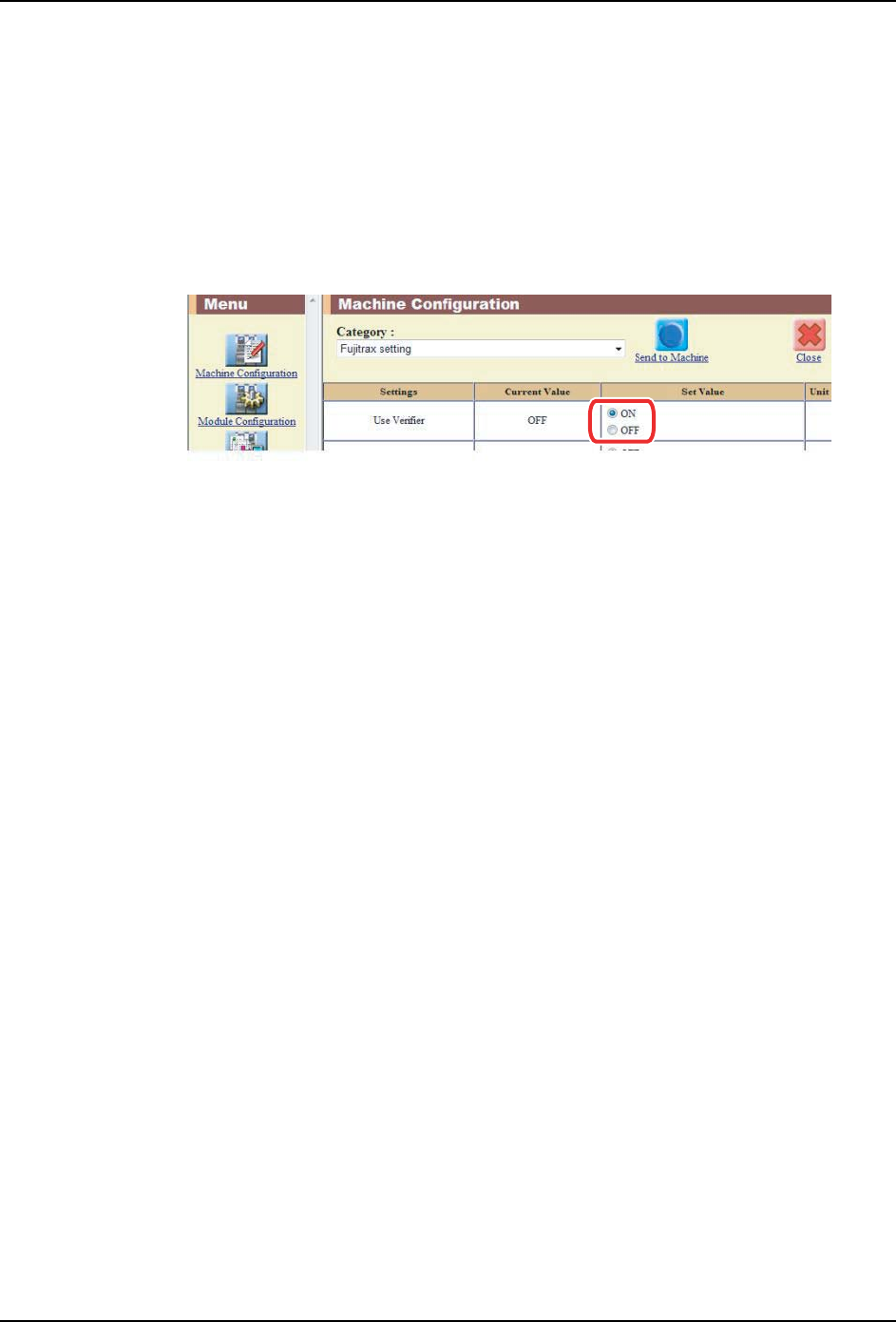

请将 [Machine Configuration] - [Fujitrax setting] - [Use Verifier] 设定为 “OFF”。
6.3.3 Job 的创建
请参照 "6.2 创建 Job"。
6.3.4 换线
请按照以下的步骤，搭载传送带式管装供料器。
1. 在 Job 所指定的料槽内安装传送带式管装供料器。
2. 在传送带式管装供料器内安装管装元件。
3. 按下机器侧的 Set 按钮，变成供料器安装 OK 的状态。
注意 ) 传送带式管装供料器在元件吸取时自动地进行送料动作，请不要使用供料器上的
MANUAL 按钮进行送料动作。详细内容请参照
"6.5.1
通过 MANUAL 按钮操作解除送料异
常
"
。
INS-BSF-0038E
6. 如何在 NXT-2 和 AIMEX 中使用 INS-BSF-2.0S
36 传送带式管装供料器使用说明书
6.3.5 生产
生产中如果传送带式管装供料器没有正常地供应元件，会在操作画面上显示原因。如果出
现了该画面，请参考画面上的状态显示，进行正确的处置。

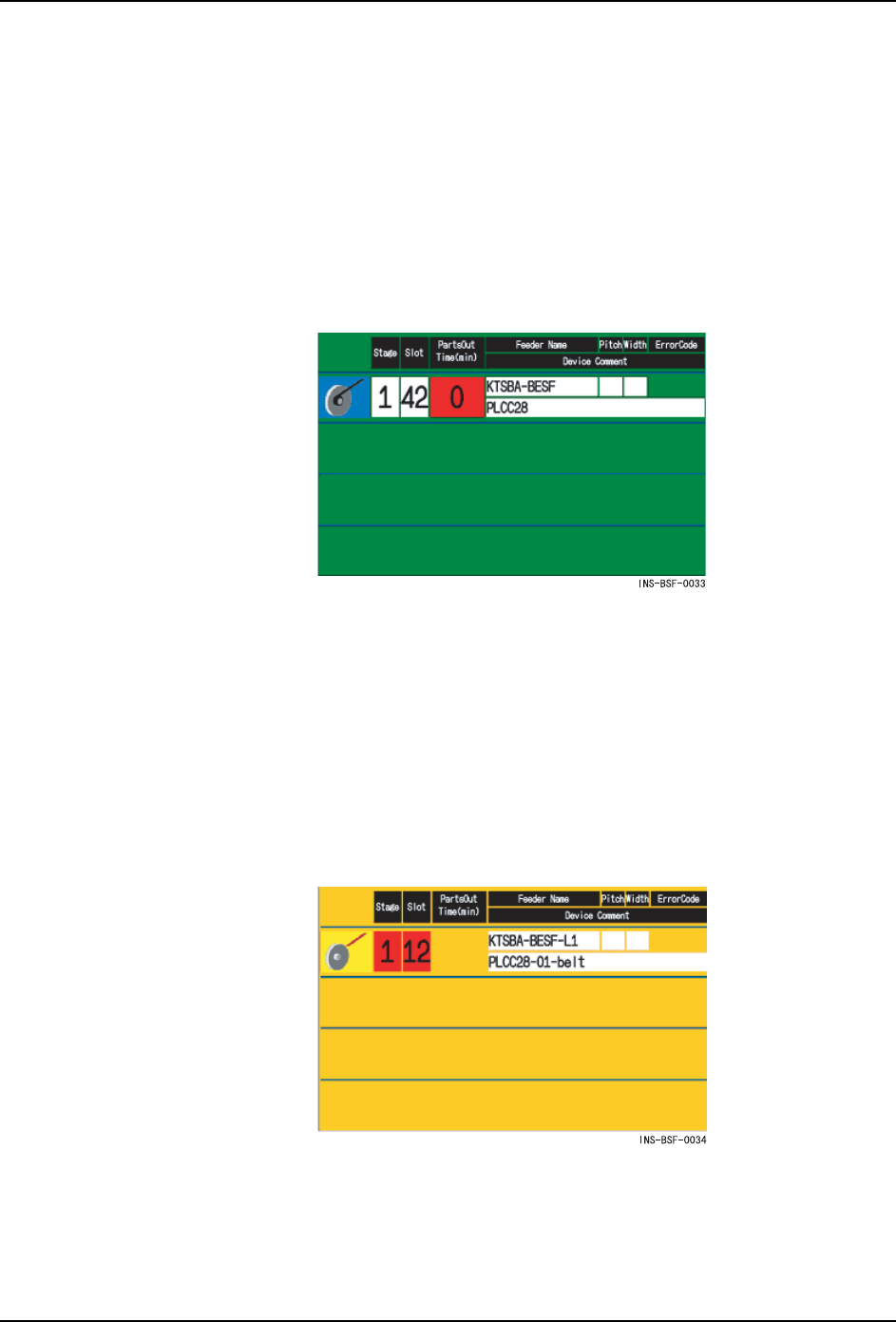

料尽预告状态
虽然料管变成了空的状态，但是生产继续进行。如果在完全变成料尽状态之前补充了元
件，则机器不会停止，可以继续生产。如果没有及时补充元件，就会发生由于料尽导致的
生产停止。
Fujitrax Verifier 为 OFF 时，则根据料尽预告传感器显示向导。
[解除方法]
1. 显示料尽预告向导。
2. 请在料尽预告向导所显示的料槽内安装新的管装元件。
3. 请重新开始生产。安装好的元件被自动传送。
料尽状态
由于料管变空并且传送带上也没有元件，因此不能进行生产。如果设定了次料站，则切换
到次料站继续生产。
