INS-BSF-2.0S 7. 如何在 XPF 中使用传送带式管装供料器使用说明书 47 2. 以设定的料槽为中心，左面 2 个料槽和右面 2 个料槽合计 5 个料槽的 Fee der Name 被自动设定。 INS-BSF-0042E

7. 如何在 XPF 中使用 INS-BSF-2.0S

46 传送带式管装供料器使用说明书

7.2 编程

说明使用传送带式管装供料器时所需的 Job 或生产程序的设定。

7.2.1 Fuji Flexa 中的 Job 设定

Job 的设定方法与 NXT-2 和 AIMEX 相同。请参照 "6.2 创建 Job"。

7.2.2 XPF 上生产程序的设定

供料器的设定（供料器安装）

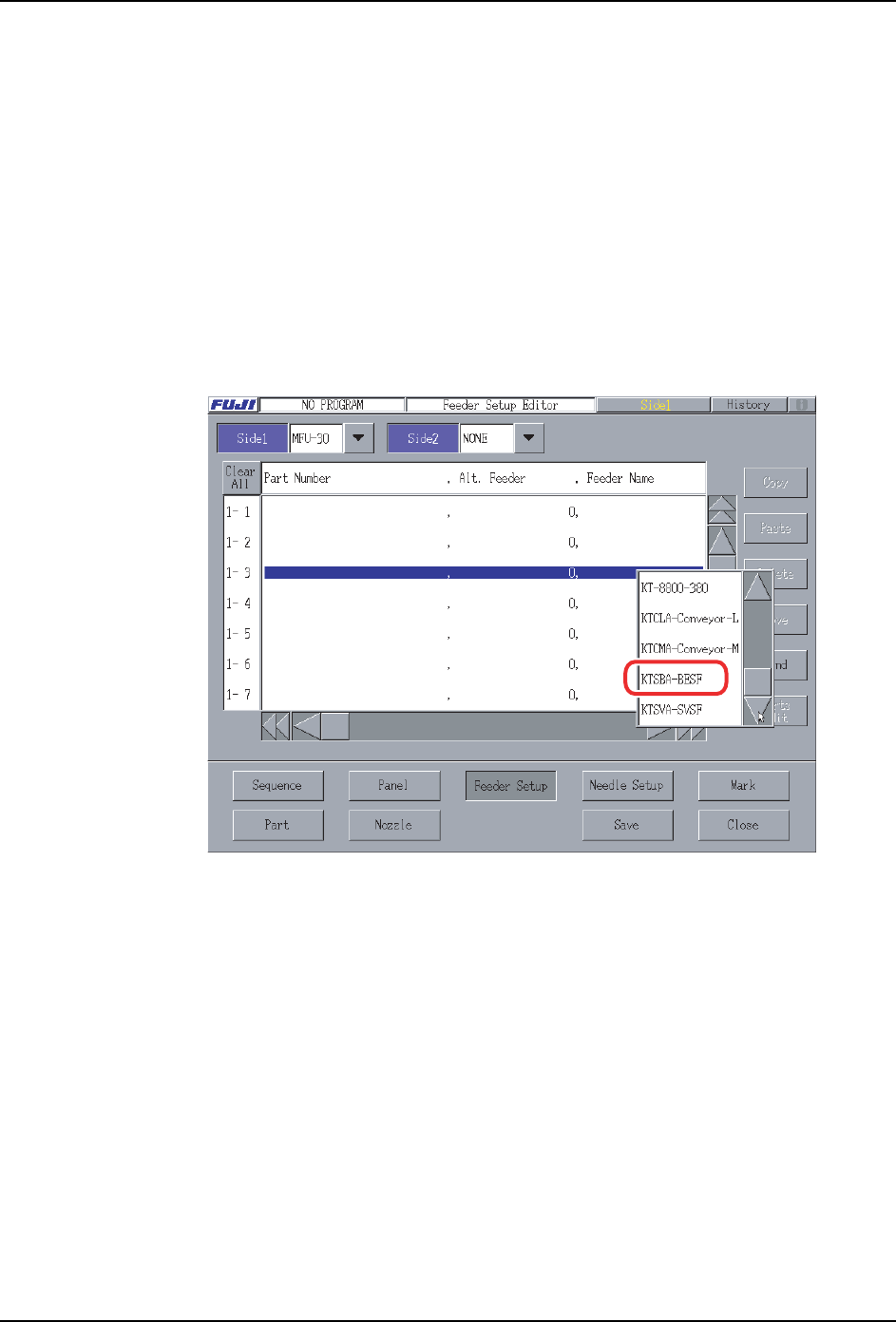

1. 请依次选择 [Recipe]、[Feeder Setup]。在供料器安装画面上，将想要安装传送带式管

装供料器的料槽的 [Feeder Name] 栏设定为 “KTSBA-BESF”。

INS-BSF-0041E

INS-BSF-2.0S 7. 如何在 XPF 中使用

传送带式管装供料器使用说明书 47

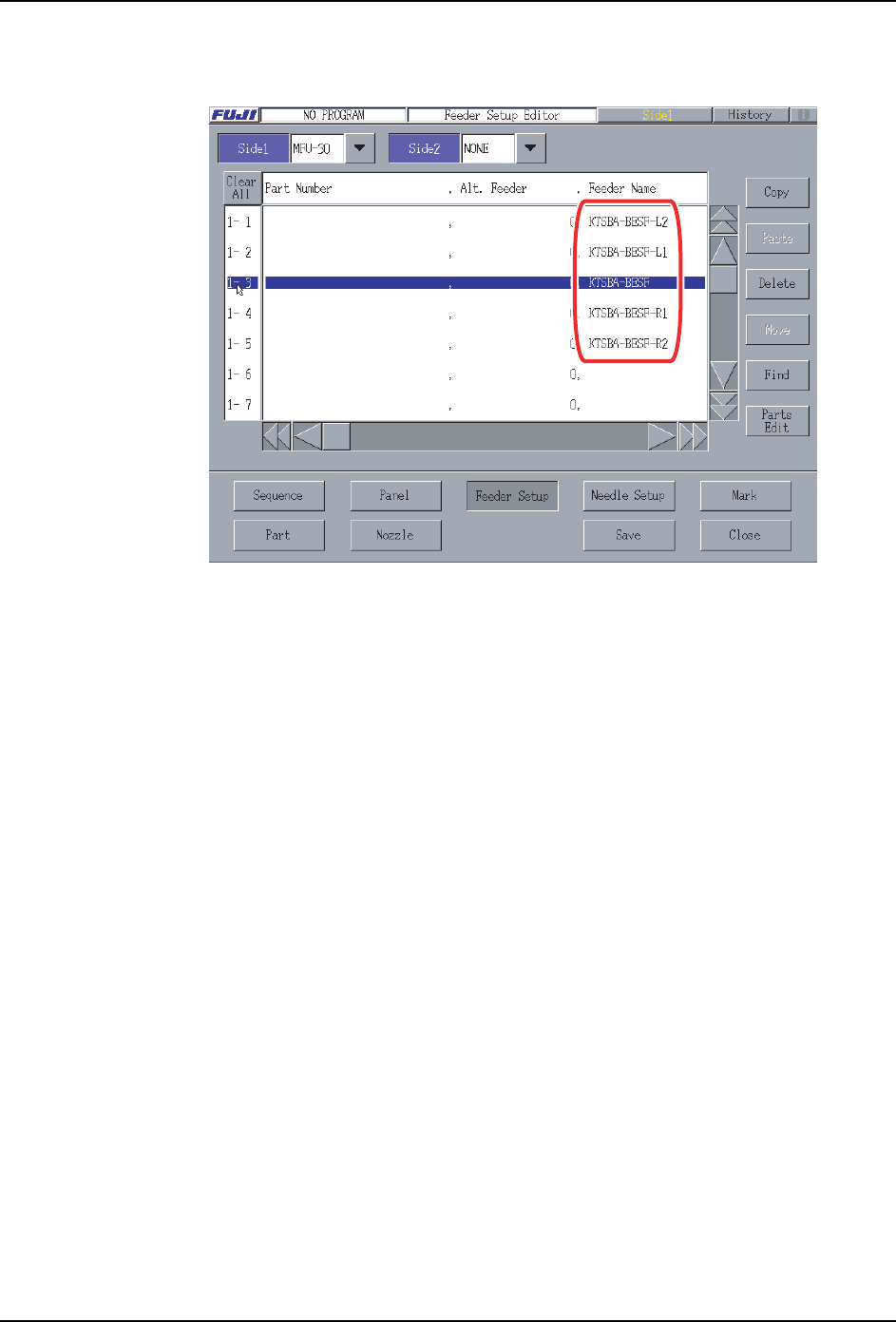

2. 以设定的料槽为中心，左面 2 个料槽和右面 2 个料槽合计 5 个料槽的 Feeder Name 被自

动设定。

INS-BSF-0042E

7. 如何在 XPF 中使用 INS-BSF-2.0S

48 传送带式管装供料器使用说明书

供料器的复制和粘贴

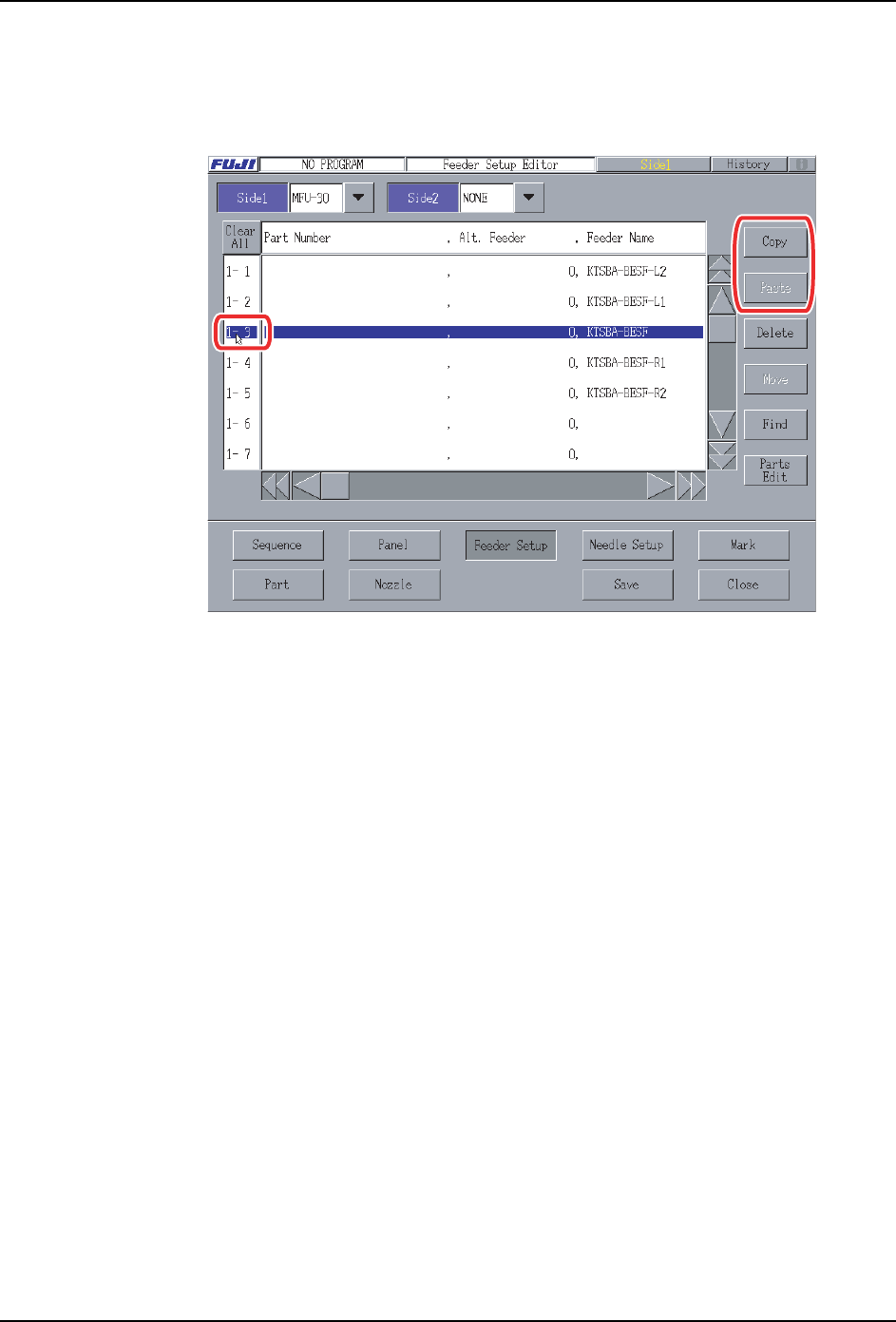

1. 请选择要复制的传送带式管装供料器的中心部，按下 [Copy] 按钮。

2. 选择料槽，使得粘贴处的料槽为供料器的中心部，按下 [Paste] 按钮。

注意 ) 不能够粘贴到以下的位置。

·料槽限制对象的料槽

·不是供料器单元的单元上（MTU-A 和 BTU-A 等）

·粘贴后与相邻的传送带式管装供料器发生干涉的料槽。

INS-BSF-0043E
