传送带式管装供料器使用说明书.pdf - 第61页
INS-BSF-2.0S 7. 如何在 XPF 中使用 传送带式管装供料器使用说明书 53 7.4 生产 生产中，如果传送带式管装供料 器没有如期供应元件，生产就会被 中断，其原因被显示在 操作画面上。 在机器的状态显示中，正常状态 以外时，[Set] 栏以黄色或 红色被显示。点击黄色或红色 显示的 [Set] 栏后显示警告 或错误内容。 7.4.1 正常状态 （元件充足） 7.4.2 料尽预告状态 虽然料管变成了空的状态，但是 生产继…
7. 如何在 XPF 中使用 INS-BSF-2.0S
52 传送带式管装供料器使用说明书
7.3 在 Fujitrax Verifier: ON 情况下的运用
请在追加元件时使用料带拼接的方式。使用料带拼接的方式时，能够在料尽之前补充管装
元件。
在动态次料站环境下，请使用 “Keep Alt. Feeder” 向发生料尽的初始供料器供应元件。
按下供料器的 [PARTS RESET] 按钮后，就会停止从次供料器上吸取，切换到从初始供料器
上吸取。
注意 ) 请不要进行动态次料站 “Look For Removable” 的设定。
注意 ) Fujitrax Verifier 为 ON 时，不能够使用传送带式管装供料器拥有的料尽预告检测
功能。请在 Fujitrax Verifier 中进行输出料尽预告的设定。只有进行了该设定后，
在机器和 Fujitrax Verifier 中才会显示料尽预告。详细内容请参照 [Fujitrax
Verifier] 用户手册的 [ 元件主数据的注册 ]。
供料器ID的处理
传送带式管装供料器上安装着插座的料槽号码(下图的料槽N号)和其左面2个料槽、右
面 2 个料槽的供料器 ID，被分配如下。
料槽号码 供料器 ID 例
安装着插座的料槽 N-2 供料器 ID KTSBA 00001
安装着插座的料槽 N-1 供料器 ID+1 KTSBA 00002
安装着插座的料槽 N 供料器 ID+2 KTSBA 00003
安装着插座的料槽 N+1 供料器 ID+3 KTSBA 00004
安装着插座的料槽 N+2 供料器 ID+4 KTSBA 00005
N-2 N-1 N N+1 N+2
INS-BSF-2.0S 7. 如何在 XPF 中使用
传送带式管装供料器使用说明书 53
7.4 生产
生产中，如果传送带式管装供料器没有如期供应元件，生产就会被中断，其原因被显示在
操作画面上。
在机器的状态显示中，正常状态以外时，[Set] 栏以黄色或红色被显示。点击黄色或红色
显示的 [Set] 栏后显示警告或错误内容。

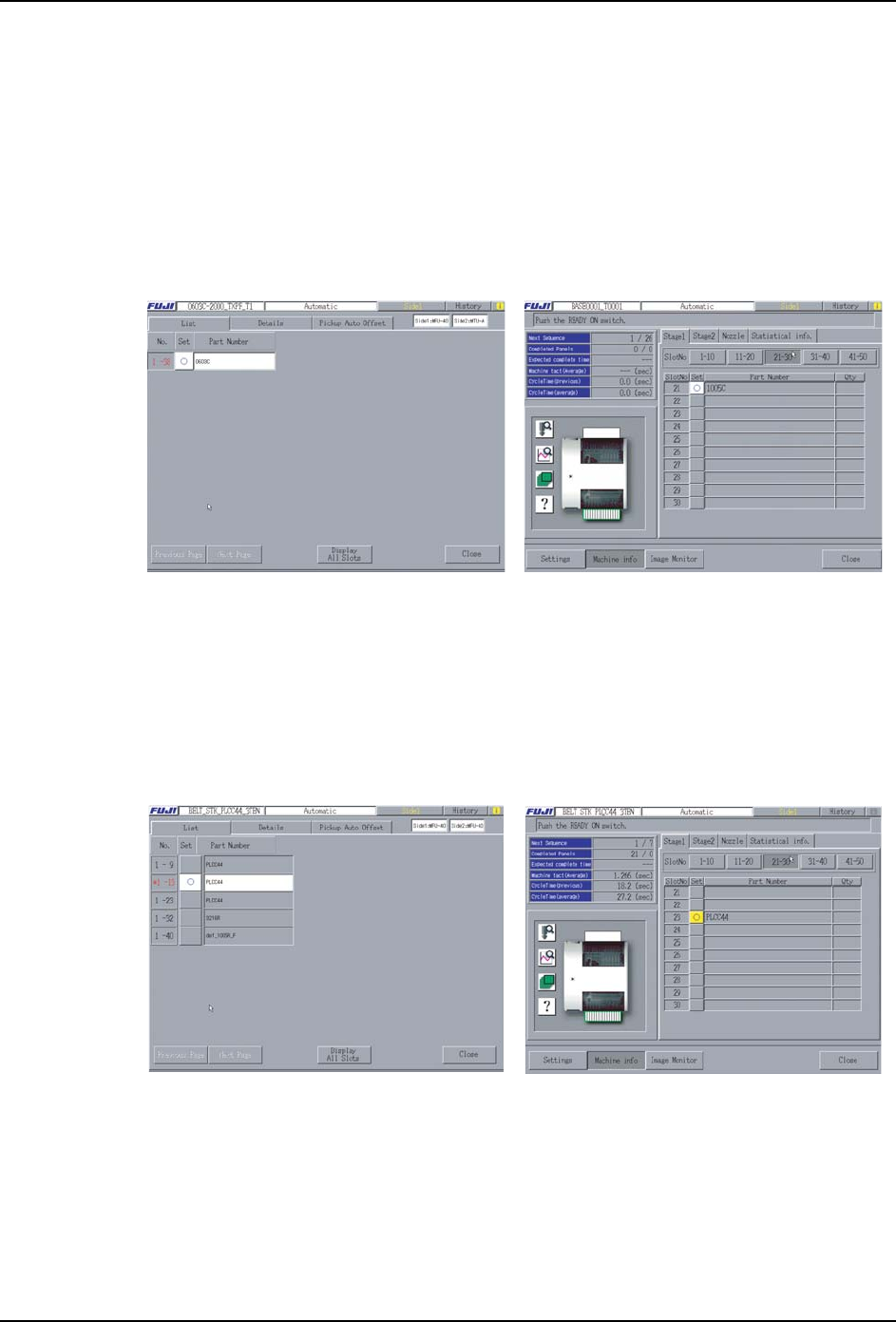

7.4.1 正常状态 （元件充足）
7.4.2 料尽预告状态
虽然料管变成了空的状态，但是生产继续进行。在变成料尽状态之前，如果补充了元件，
机器不会停止继续生产。如果没有及时补充元件，不久就会发生料尽导致生产停止。
料尽显示： None( 无 )
INS-BSF-0049E
INS-BSF-0050E
信号塔 （蜂鸣音）： “Parts out warning”( 料尽预告 ) 亮灯 （蜂鸣音）
料尽显示： “Parts out warning”( 料尽预告 )
INS-BSF-0051E
INS-BSF-0052E
7. 如何在 XPF 中使用 INS-BSF-2.0S
54 传送带式管装供料器使用说明书

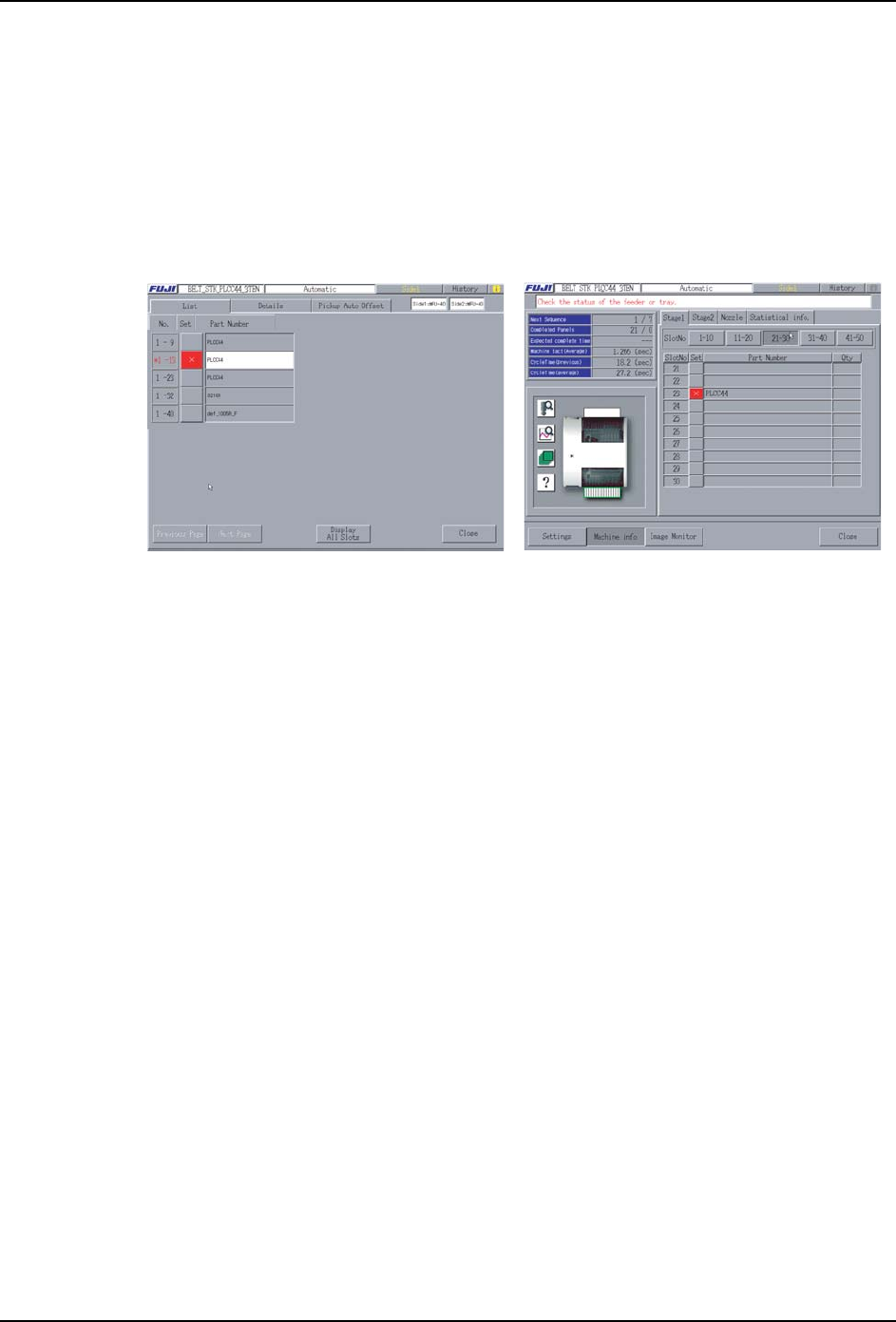

7.4.3 料尽状态
由于料管变成空料管并且传送带上也没有元件，因此不能进行生产。但是，如果设定了次
料站，则切换到次料站继续生产。
请在补充元件后，按下传送带式管装供料器的 PARTS RESET 按钮。画面的显示切换到正常
状态。如果当传送带式管装供料器正在送料时按下 PARTS RESET 按钮，则在结束送料后，
画面的显示切换到正常状态。
在补充元件后，按下画面的 [Set] 栏的 “×” 按钮，就能够解除该料槽的料尽。
状态栏显示： “Check the status of the feeder or tray.”( 请确
认供料器或料盘的状态。)
信号塔 （蜂鸣音）： 料尽的 M/C 停止亮灯 （蜂鸣音）
料尽显示： None( 无 )
INS-BSF-0053E
INS-BSF-0054E
