7. 如何在 XPF 中使用 INS-BSF-2.0S 56 传送带式管装供料器使用说明书 7.5 困惑时经常遇到的问题 故障 原因 对策 元件吸取位置不是元件 主体中心。 外形数据的 Body Size X/Y 和 Element 的 Position X /Y、 Lead Length 与实物不符。 请将这些数值符合实物数值。 Job 的元件主体中心与实际的 元件中心不符。 请将外形数据的 Pick-up Point Offset …
INS-BSF-2.0S 7. 如何在 XPF 中使用
传送带式管装供料器使用说明书 55
7.4.4 元件堵塞状态
由于传送带上发生元件堵塞，元件没有到达供应位置，因此不能生产。请在消除异常后重
新开始生产。此时即使设定了次料站，也不会切换到次料站而是中断生产。

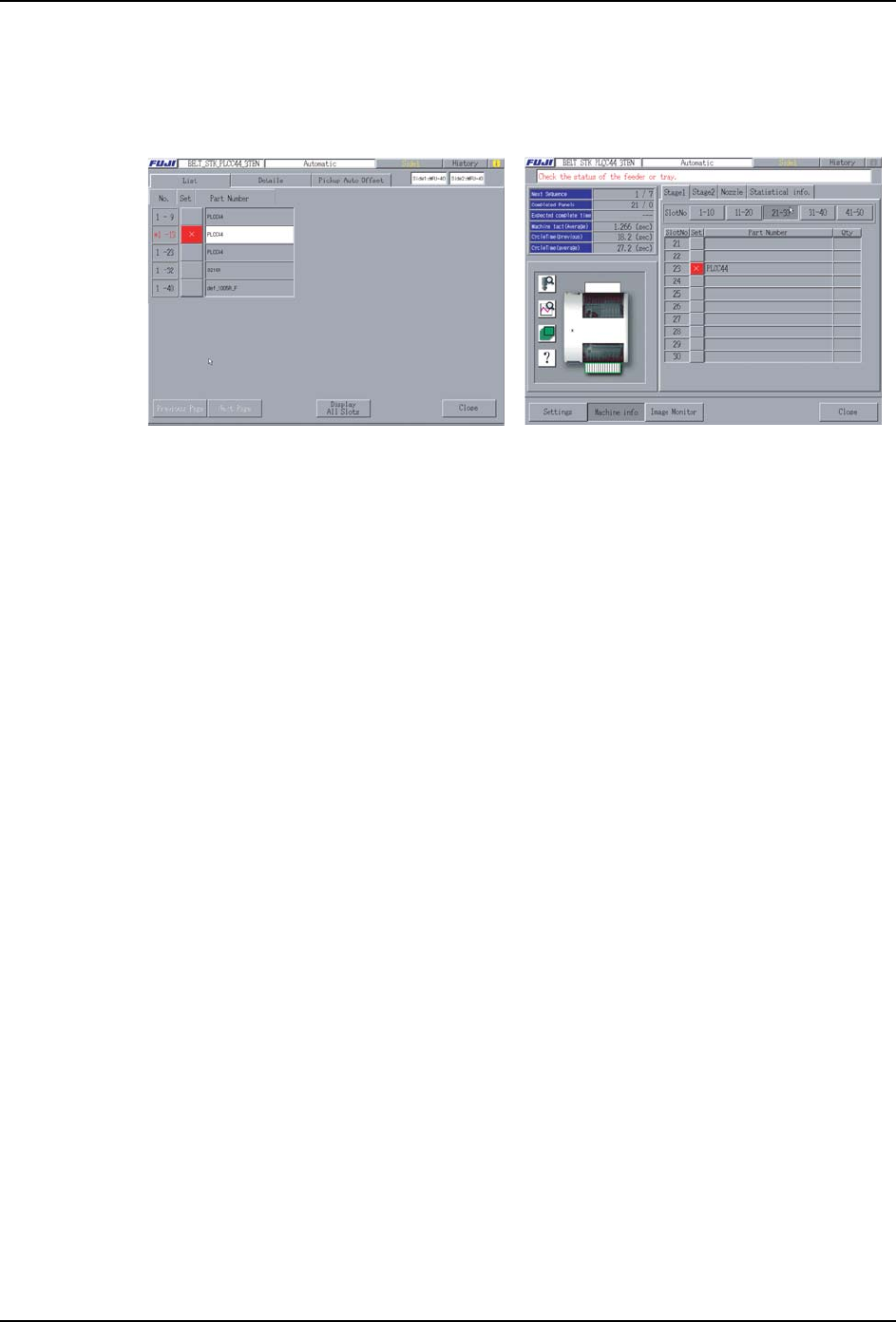

状态栏显示： “Check the status of the feeder or tray.”( 请确
认供料器或料盘的状态。)
信号塔 （蜂鸣音）： 料尽的 M/C 停止亮灯 （蜂鸣音）
料尽显示： “Feeder indexing error” （供料器送料异常）
INS-BSF-0053E
INS-BSF-0054E
7. 如何在 XPF 中使用 INS-BSF-2.0S
56 传送带式管装供料器使用说明书
7.5 困惑时经常遇到的问题
故障 原因 对策
元件吸取位置不是元件
主体中心。
外形数据的 Body Size X/Y 和
Element 的 Position X/Y、
Lead Length 与实物不符。
请将这些数值符合实物数值。
Job 的元件主体中心与实际的
元件中心不符。
请将外形数据的 Pick-up
Point Offset X/Y 变成合适
的数值。
不能够吸取元件。（吸
嘴没有到达元件上
面。）
外形数据的 Part Height 相对
于实物过大。
请将 Part Height 数值符合实
物数值。
吸取和贴装元件时，吸
嘴压下了元件。
外形数据的 Part Height 相对
于实物过小。
请将 Part Height 数值符合实
物数值。
INS-BSF-2.0S 8. 元件导轨设计步骤
传送带式管装供料器使用说明书 57
8. 元件导轨设计步骤
8.1 概述
本公司准备了各种类型的元件导轨 （另行购买） 。同时也承接制作除此以外规格的元件导
轨，请咨询。
根据各种情况，实在需要客户自行制作元件导轨时，请按照本章所记载的步骤。
8.1.1 元件导轨的类型

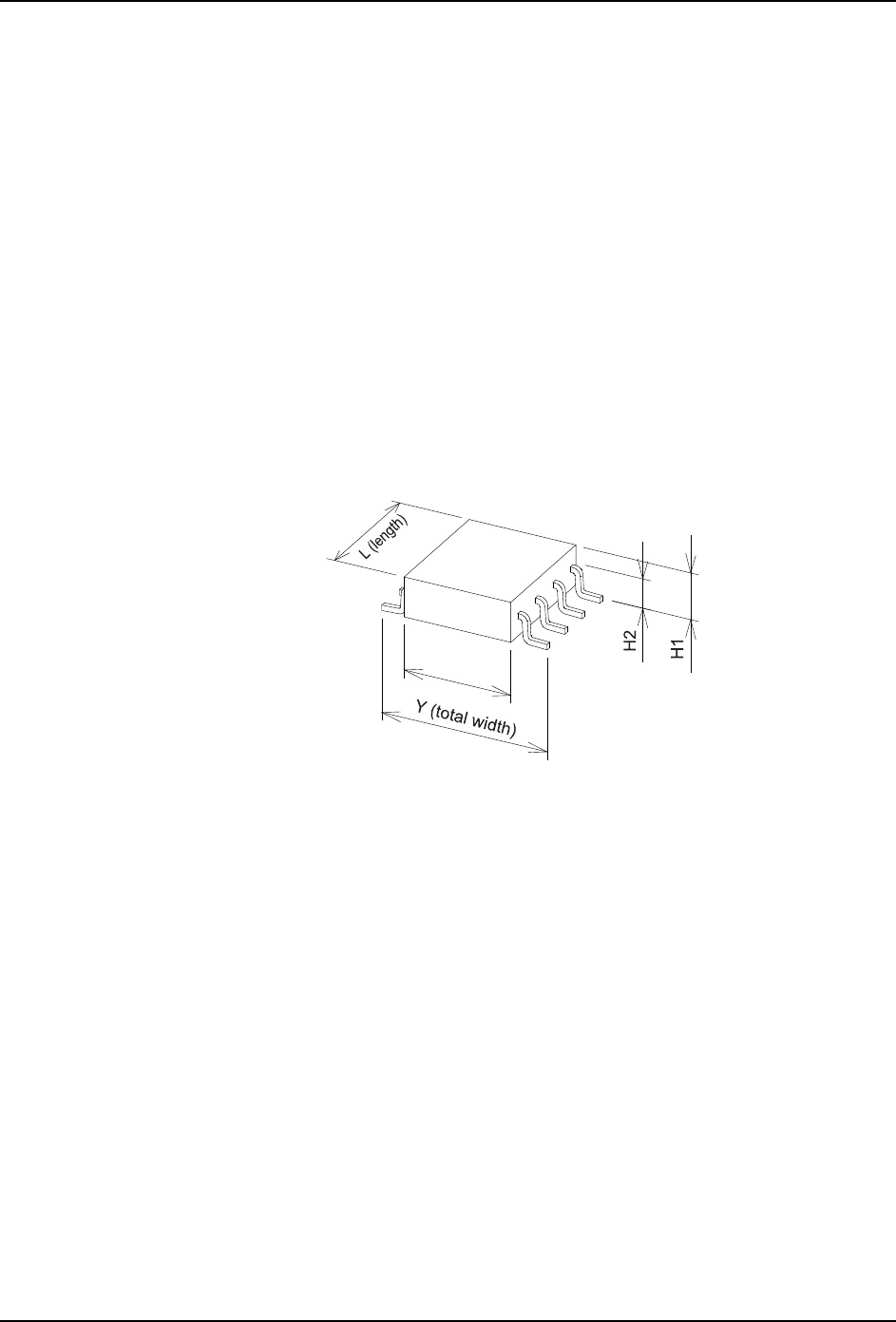

进行外形的测定，决定元件导轨的类型。
元件导轨根据元件的整个宽度，被分成以下 2 种类型。
①标准类型 （板材形状） 元件宽度 10mm 以上时的类型。
②小元件用类型 （切削形状） 元件宽度 10mm 以下时的类型。
INS-BSF-0067E
Y
