备注 ) 请预先准备对应供应元件的元件导轨和料管导轨。供应小型元件时，在供料器前端部

还需要防止元件跳出的挡板。详细内容请参照 "3.2 元件导轨、料管导轨和小型元件

用防止跳出挡板 "。

1. 请选择符合供应元件的导轨（元件导轨和料管导轨）。根据情况需要，也请选择小型元

件用防止跳出挡板。

2. 请提起供料器中心部的垂直方向的控制杆，同时向后方滑动水平方向的锁定杆。

3. 在滑动了锁定杆的状态下，向前翻起元件导盖。

5. 安装作业 INS-BSF-2.0S

26 传送带式管装供料器使用说明书

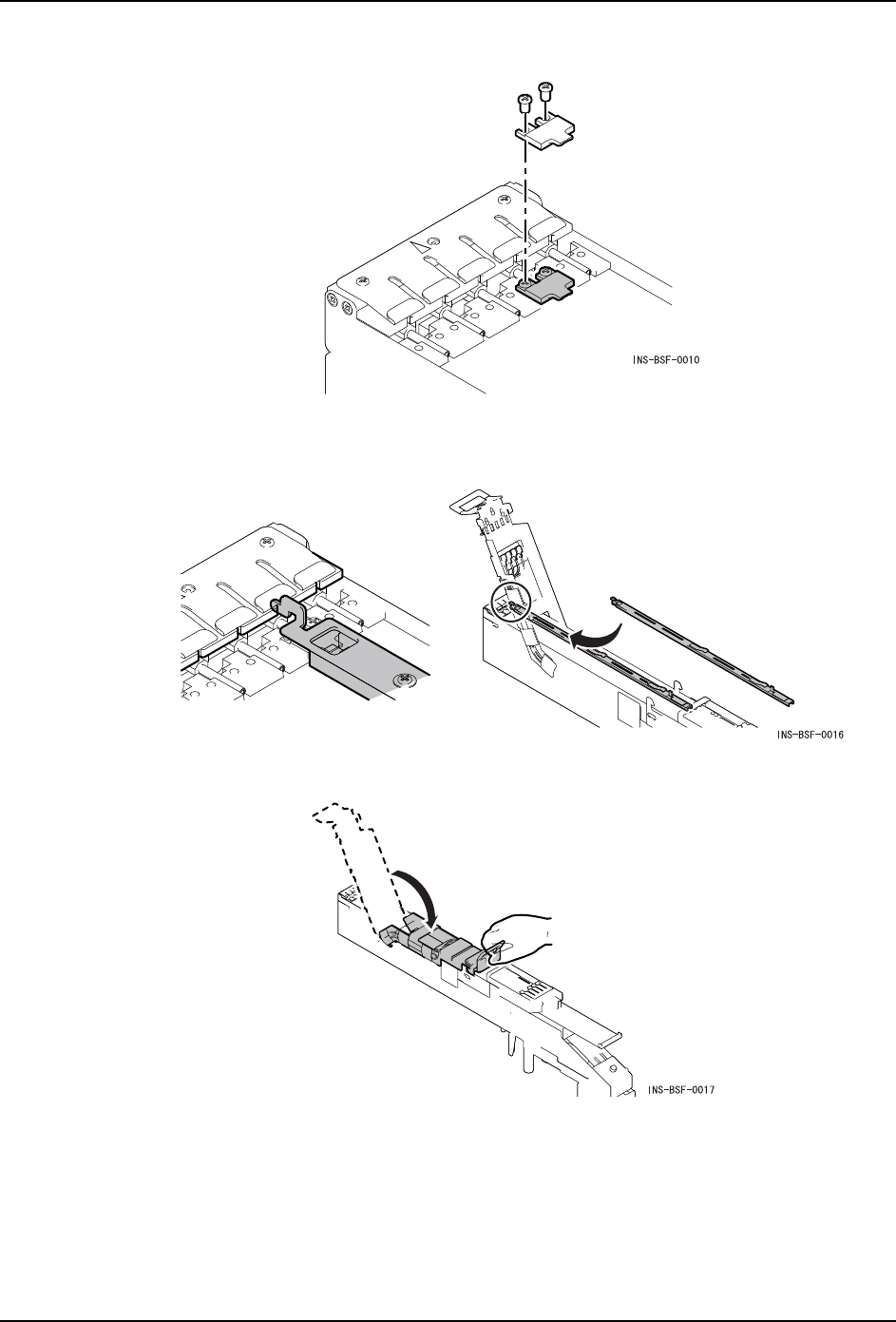

4. 小型元件时，请安装防止跳出挡板。

5. 将元件导轨前端的销插入搬运轨道前端部的定位孔内。

备注 ) 关于安装料槽，请参照 "3.2 元件导轨、料管导轨和小型元件用防止跳出挡板 "。

6. 握住手柄，同时将元件导盖关闭在锁定前位置为止处。
