6. 如何在 NXT-2 和 AIMEX 中使用 INS-BSF-2.0S
44 传送带式管装供料器使用说明书
6.5.2 困惑时经常遇到的问题
故障 原因 对策
元件吸取位置不是元件
主体中心。
外形数据的 Body Size X/Y 和
Element 的 Position X/Y、
Lead Length 与实物不符。
请将这些数值符合实物数值。
Job 的元件主体中心与实际的
元件中心不符。
请将外形数据的 Pick-up
Point Offset X/Y 变成合适
的数值。
不能够吸取元件。（吸
嘴没有到达元件上
面。）
外形数据的 Part Height 相对
于实物过大。
请将 Part Height 数值符合实
物数值。
吸取和贴装元件时，吸
嘴压下了元件。
外形数据的 Part Height 相对
于实物过小。
请将 Part Height 数值符合实
物数值。
虽然将管装元件安装在
了指定的料槽上，但是
没有完成换线。
是否搞错了安装传送带式管
装供料器的料槽。
请安装在 Feeder Setup 中指
定的料槽上。

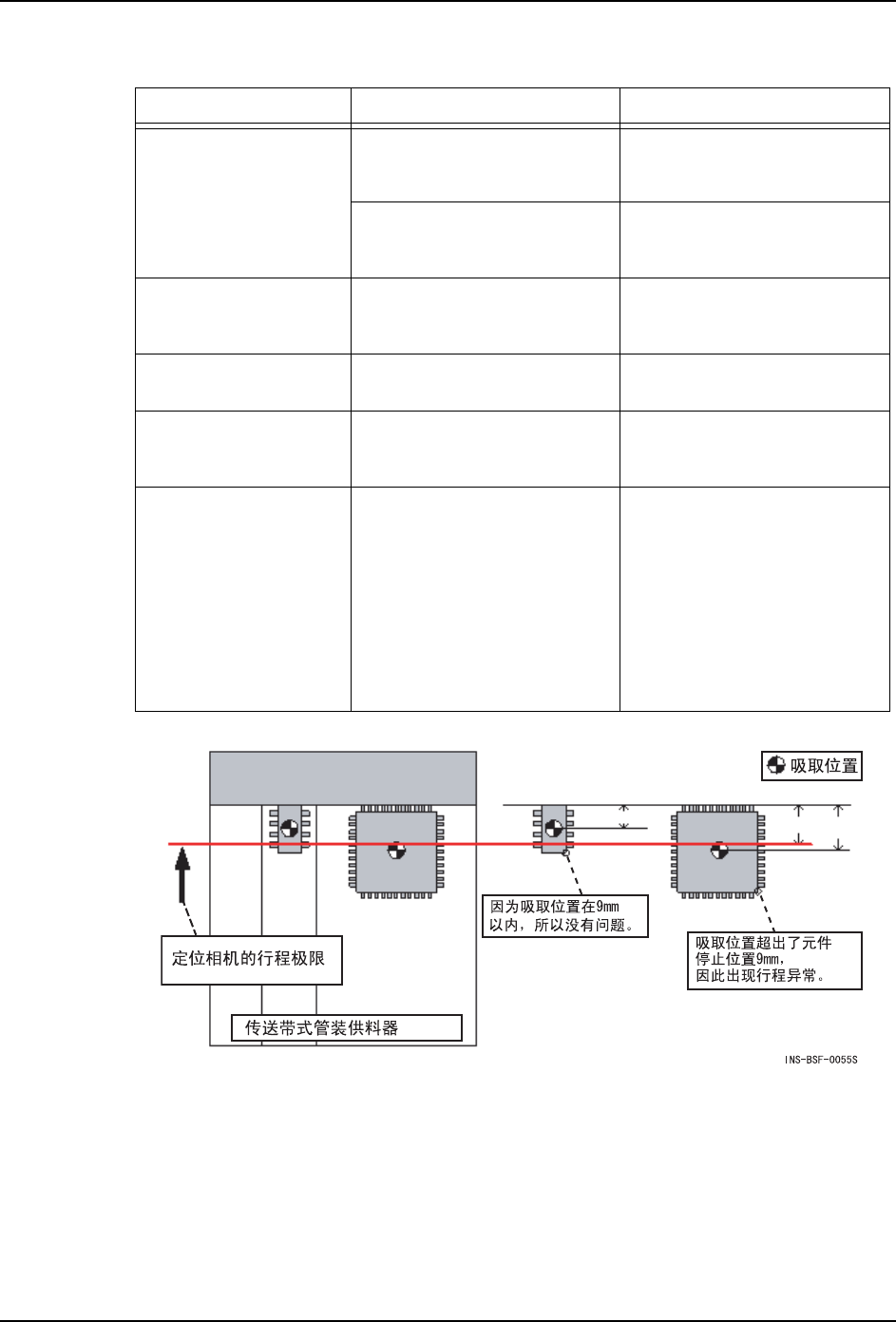

在吸取位置确认指令时
发生软件极限。
根据元件尺寸，定位相机不
能移动到吸取位置。因此，
发生移动范围外时发生了错
误停止。（参照下图）
AIMEX 时，单机械手配置机器
的 Side1 侧如果搭载了传送
带式管装供料器，会发生错
误。
对于移动范围外的大尺寸元
件，不能使用吸取位置确认
指令。
AIMEX 时，如果搭载到 Side2
侧，或者搭载到对面型机械
手配置的机器上，就能够使
用吸取位置确认指令。
5
10
9
INS-BSF-2.0S 7. 如何在 XPF 中使用
传送带式管装供料器使用说明书 45
7. 如何在 XPF 中使用
7.1 概述
本章说明在 XPF 中使用传送带式管装供料器的方法。
7.1.1 必要的软件
·XPF 应用程序 V3.20 或更高版本
·Fuji Flexa V5.4.0 或更高版本
7.1.2 限制事项
传送带式管装供料器可以插入到以下的料槽内。
料站种类 料槽号码
MFU-30 （50 料槽固定料站平台） 1,2,49,50
MFU-40 （64 料槽固定料站平台） 1,2,63,64
MTU-A 1,2,19,20
