2. 机器侧的安装 INS-BSF-2.0S 8 传送带式管装供料器使用说明书 9. 拆下模组 1、2 上的固定螺栓，拆除输送槽。 10.拆除模 组1和2之 间 的 上 下 机 器 盖 罩 。 INS-BSF-0059 INS-BSF-0060
INS-BSF-2.0S 2. 机器侧的安装
传送带式管装供料器使用说明书 7
＜ AIMEX 的情况＞
1. 请拆除元件供应装置。
2. 请将机器的主开关设置在 OFF 位置。
3. 关闭机器的气源接入口的空气阀，停止外部空气供应。
4. 从气源接入口处拔下外部空气供应管。
5. 暂时打开空气阀，放出机器内残留的空气。
6. 关闭空气阀。
7. 拆除模组 1、2 的废料带箱。
8. 拆下模组 1、2 上的固定螺栓，拆除输送槽上的盖罩。
INS-BSF-0057
INS-BSF-0058
2. 机器侧的安装 INS-BSF-2.0S
8 传送带式管装供料器使用说明书

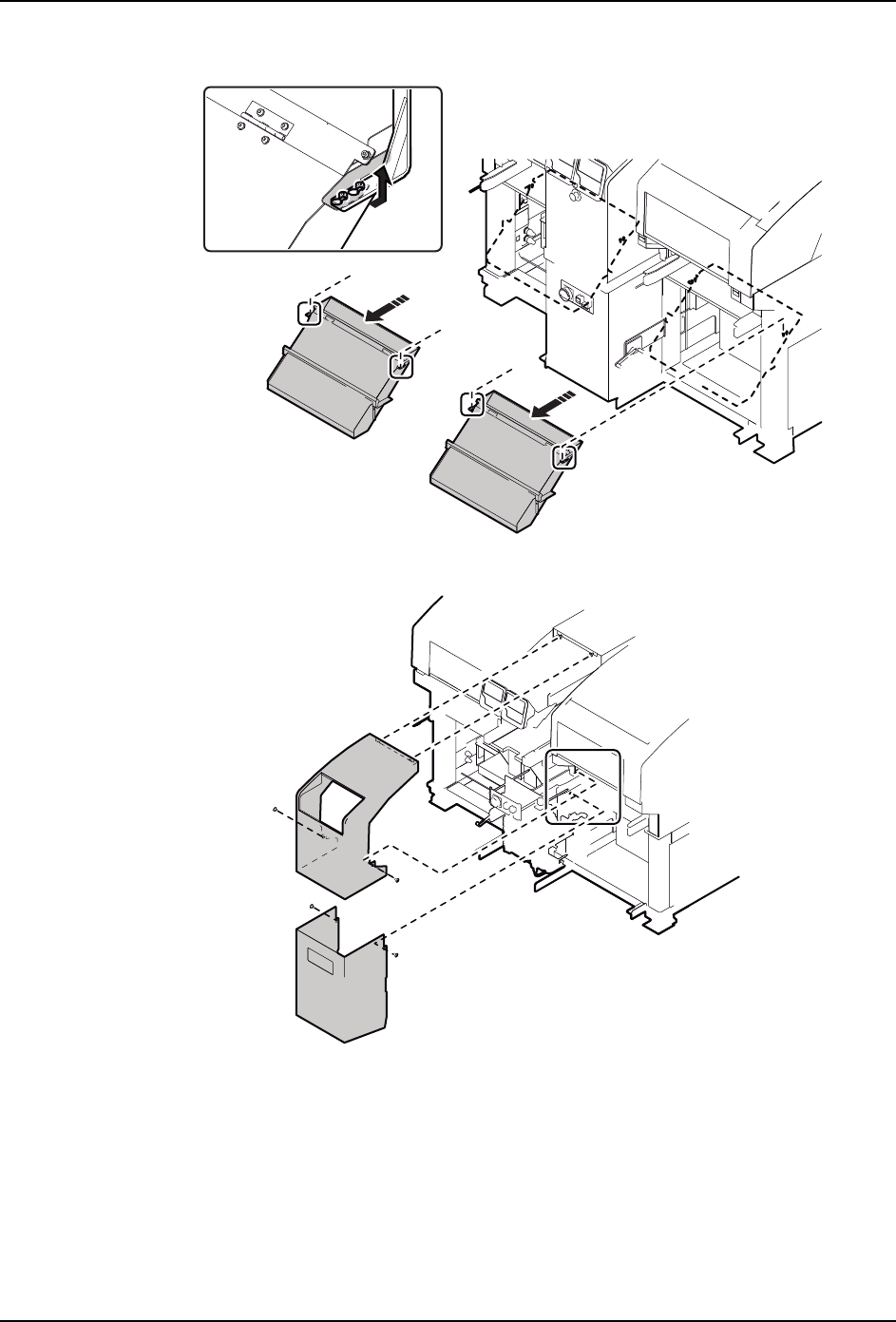

9. 拆下模组 1、2 上的固定螺栓，拆除输送槽。
10.拆除模组1和2之间的上下机器盖罩。
INS-BSF-0059
INS-BSF-0060
INS-BSF-2.0S 2. 机器侧的安装
传送带式管装供料器使用说明书 9

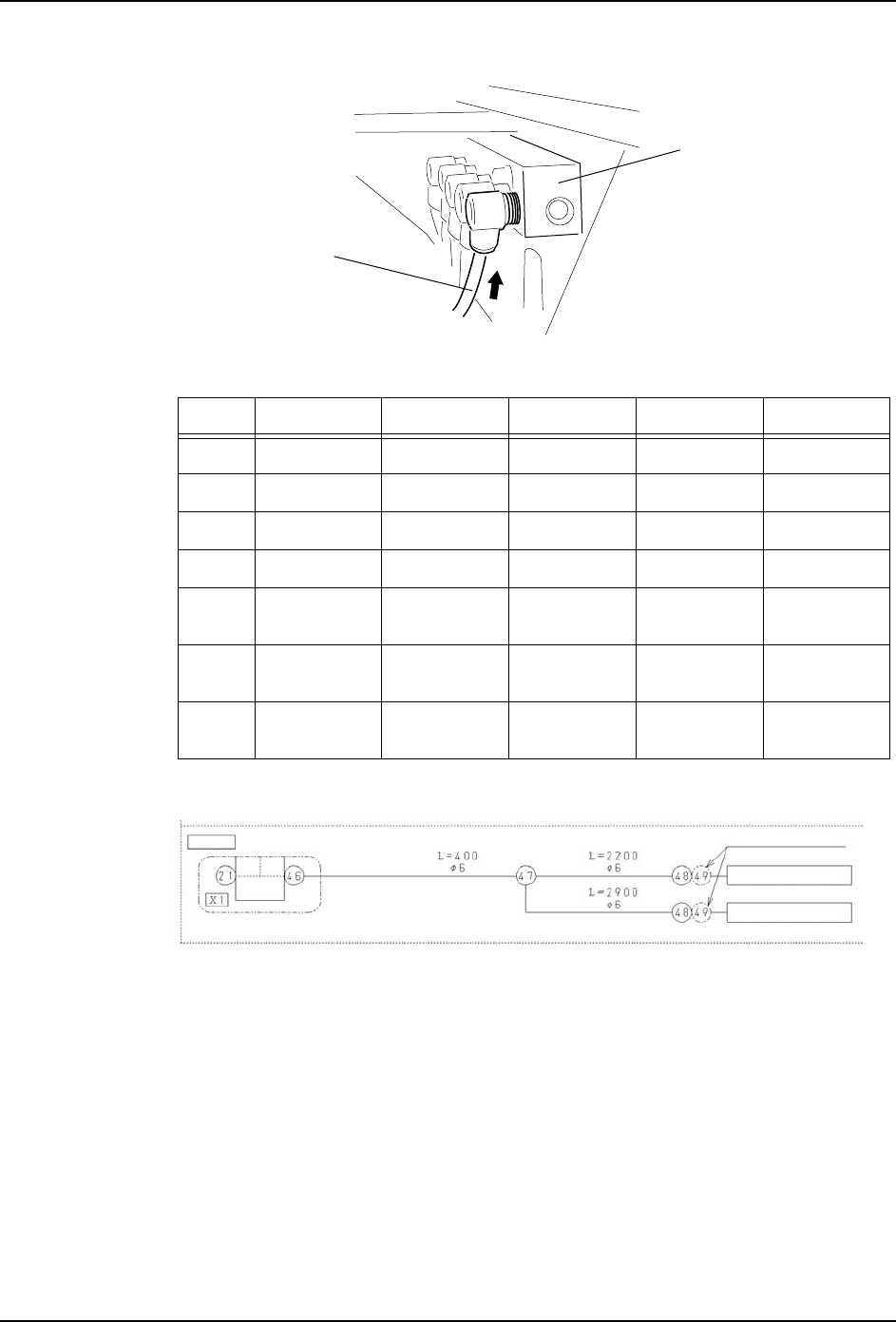

11.在空气歧管的空孔上安装弯管接头 （Y3079A）。
12.按照下图，连接管接头、插头和空气管。
图号 品名 个数 规格 / 型号 生产商
46 Y3079 Ａ 弯管接头 1 XQ2L06-02S SMC
47 Y3075 Ａ 管接头 1 XQ2U06-00 SMC
48 Y3067 Ａ 管接头 2 XQH06-00 SMC
49 H3145 Ｌ 插头 2 XQ2P-06 SMC
PZ51770 空气管 1 TU0604 Ｂ
L＝400
2MGMBA0273
00
空气管 1 TU0604 Ｂ
L＝2900
PZ10371 空气管 1 TU0604 Ｂ
L＝2200
,16%6)6
¶ぎ⇨ㅵ
㒘ݙぎ⇨℻ㅵ
INS-BSF-0065S
Side 1
Փ⫼䚼ऩܗᯊϡՓ⫼
䚼ऩܗ P%V
䚼ऩܗP$V
