4. 基本操作 INS-BSF-2.0S 22 传送带式管装供料器使用说明书 4.2 将供料器搭载到机器上的方法 1. 请再次握住控制杆，使机器搭载料 槽与供料器的箭头一致，慢慢地插 入供料器。 注意 ) 供料器前端有信号和空气的接插件，请不要受到冲击。 2. 请连续按下 MANUAL 按钮，使 最初的元件到达搬运轨道前端的挡 块位置。 3. 按下 PARTS RESET 按钮。
INS-BSF-2.0S 4. 基本操作
传送带式管装供料器使用说明书 21
4. 基本操作
此处，说明以下的 3 个项目。
·将安装了元件的传送带式管装供料器安装到机器上的方法
·供料器的基本操作方法
·管装元件的补充方法
备注 ) 如果还没有完成供料器的设定，请首先实施 "5. 安装作业 "。
备注 ) 请在卸下供料器之前确认供料器的搭载料槽。卸下后也务必两手握住供料器。
4.1 从供料器置放台上卸下传送带式管装供料器的方法

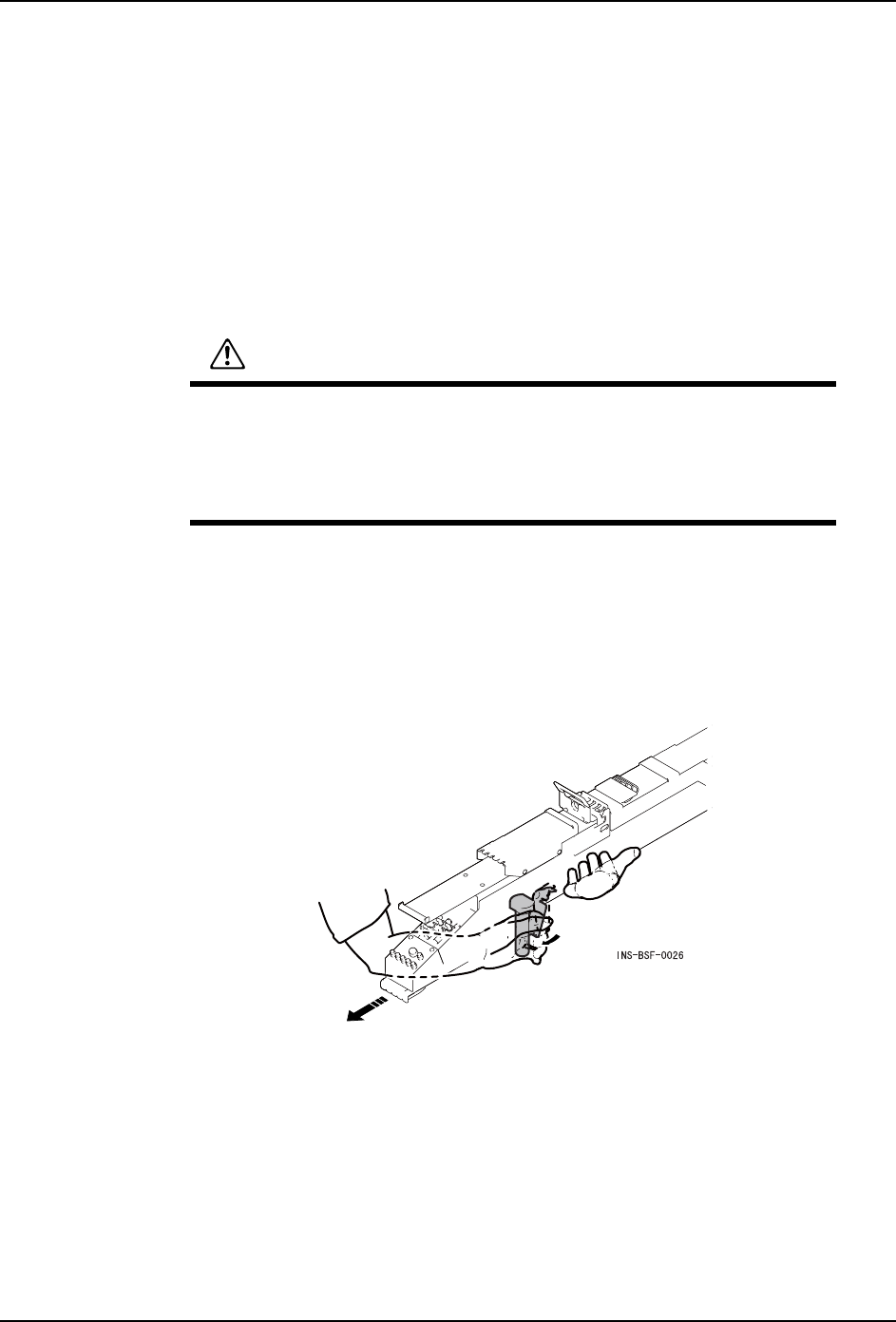

1. 手腕从传送带式管装供料器的上面向下，握住供料器下面的手柄和控制杆。另一只手安
定地托住供料器。
2. 请一边安定地托住供料器和握住控制杆，一边慢慢地拉出供料器。
注意
搭载了传送带式管装供料器的机器在进行空转运转时，为了防止挡板部与
吸嘴的干涉，请采取以下任何一种措施。
·卸下供料器先端部的防止跳出挡板。
·设定元件数据的 Vision Type253 （空转运转 / 无电路板搬运）。
4. 基本操作 INS-BSF-2.0S
22 传送带式管装供料器使用说明书
4.2 将供料器搭载到机器上的方法

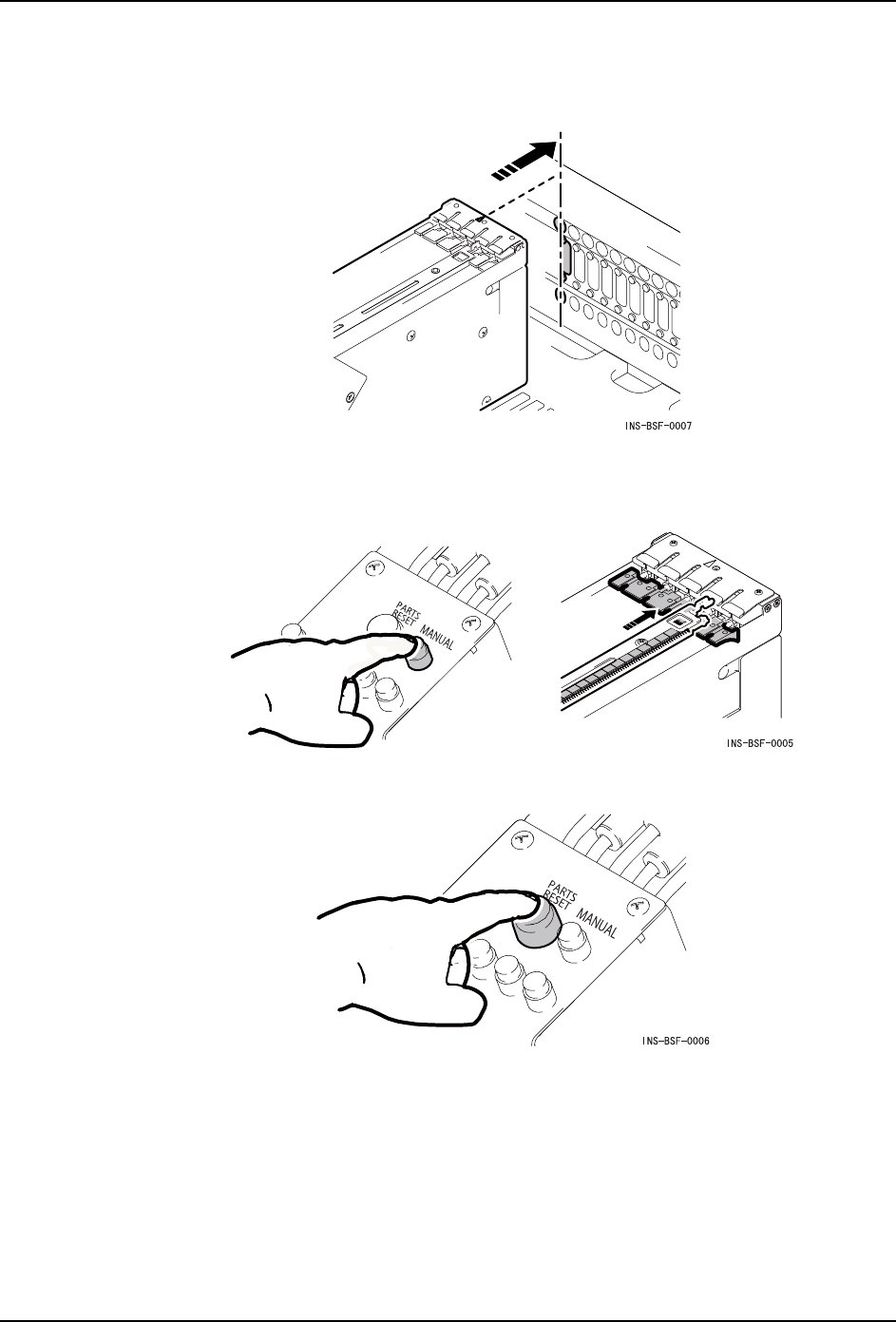

1. 请再次握住控制杆，使机器搭载料槽与供料器的箭头一致，慢慢地插入供料器。
注意 ) 供料器前端有信号和空气的接插件，请不要受到冲击。
2. 请连续按下 MANUAL 按钮，使最初的元件到达搬运轨道前端的挡块位置。
3. 按下 PARTS RESET 按钮。
INS-BSF-2.0S 4. 基本操作
传送带式管装供料器使用说明书 23
4.3 补充管装元件的方法

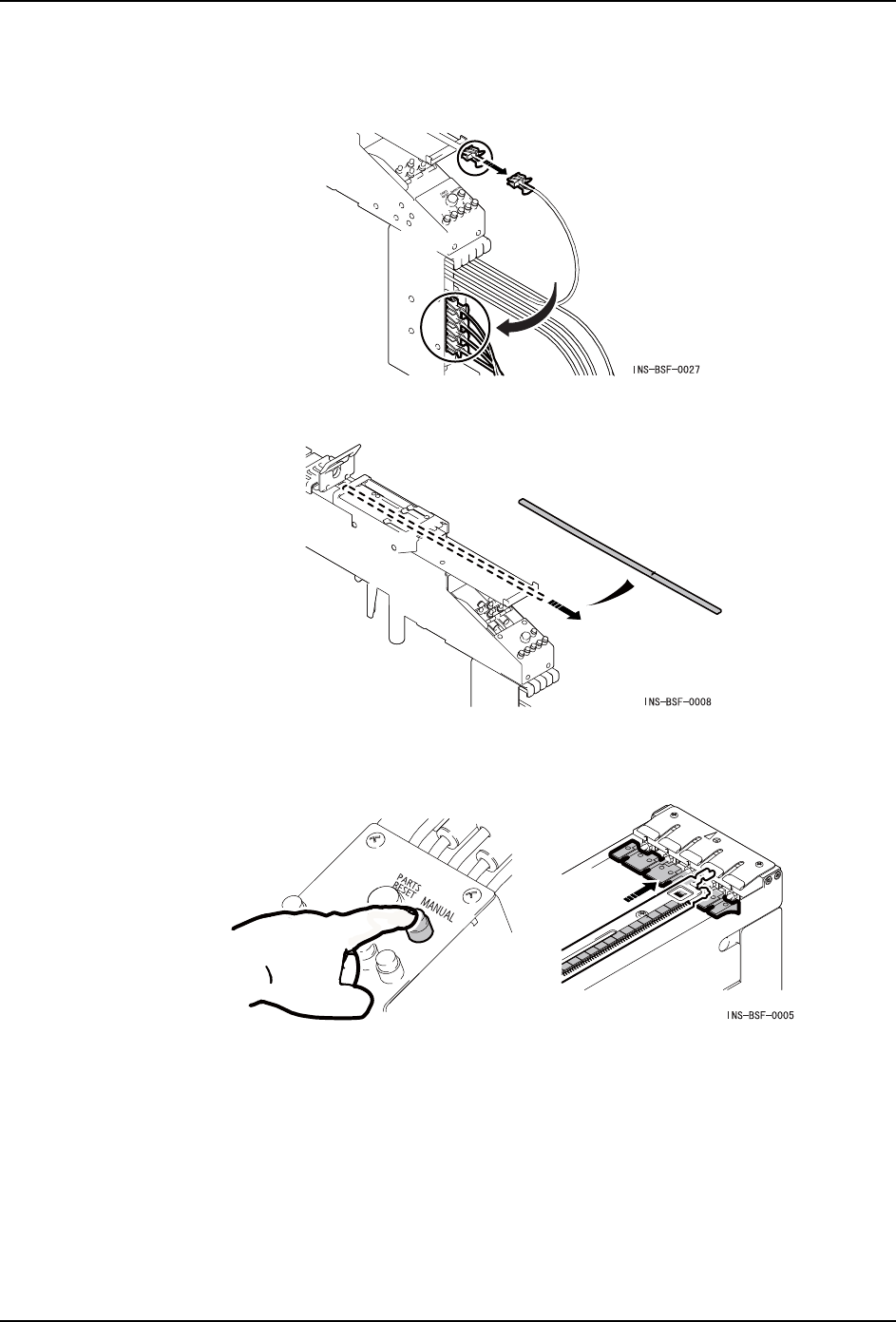

1. 请拆下安装在料管端的空气软管夹，将它返回到软管夹置放台。
2. 拔出被安装在供料器上的元件料管。
3. 将装有元件的料管穿过料管导轨，插入到元件导轨。
4. 按下 MANUAL 按钮，传送元件。
注意 ) 请确认元件没有在中途卡住，元件间没有间隙。
