ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
29
4.1.1.2 Bestückprogramm-Übersicht bei Verwendung von SIPLACE Pro ≥ 11.x
Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher
Maschine Kopf Kamera Pipette Bestückprogramm
X-/SX-/DX-Serie;
X-Serie S;
CAx
mit SW 605.xx
1 x C&P20x
SST 23,
SST 41
1004 / 1014 /
4004
ACT_1xC&P20
(80 x Cerampad)
2 x C&P20x
ACT_2xC&P20
(2 x 80 x Cerampad)
4 x C&P20x
ACT_2xC&P20
(4 x 80 x Cerampad)
CAx mit SW
≥707.1.SP1 Hotfix 2, oder
706.02.SP1 Hotfix 2;
X-Serie S micron
≥708.0
1 x C&P20x
SST 41 1004 / 1014
ACT_1xC&P20_HighPrecision
3)
(80 x Cerampad)
2 x C&P20x
ACT_2xC&P20_HighPrecision
3)
(2 x 80 x Cerampad)
CAx,
X-Serie S micron
≥708.0
1 x CPP
(C&P-Modus)
SST 30 2004
ACT_1xC&P12_HighPrecision
3)
(96 x Cerampad)
2 x CPP (C&P-Modus)
ACT_2xC&P12_HighPrecision
3)
(2 x 96 x Cerampad)
X-/SX-/DX-/D-Serie; X-
Serie S;
E by SIPLACE
4)
1 x C&P12-DLM,
1 x CPP
(C&P-Modus)
SST 28,
SST 29,
SST 30,
SST 38
904 / 914;
2004 / 3004
ACT_1xC&P12
(96 x Cerampad)
2 x C&P12-DLM,
2 x CPP
(C&P-Modus)
ACT_2xC&P12
(2 x 96 x Cerampad)
D-/X-Serie und
CAx
mit SW 605.xx;
E by SIPLACE
4)
C&P6
SST 29,
SST 30
920 / 3020
ACT_CC02-05
(48 x CC02-05)
X-/SX-/DX-/D-Serie; X-
Serie S;
E by SIPLACE
4)
TH-IC,
P&P-IC,
CPP (P&P-Modus)
SST 33,
SST 36
518 / 2057
ACT_CC02-05_PP
2)
(48 x CC02-05)
X-/SX-/DX-/D-Serie; X-
Serie S;
TH-IC,
P&P-IC,
CPP
(P&P-Modus)
SST 33,
SST 36
518 / 2057
ACT_CC02-05_CPP_TH
5)
(48 x CC02-05)
X-/SX-/DX-/D-Serie; X-
Serie S;
E by SIPLACE
4)
TH-IC,
P&P-IC
SST 25 518
ACT_CC02-05_FC
1)
(48 x CC02-05)
E by SIPLACE
4)
1 x C&P14
SST 23,
SST 41
4004
ACT_1xC&P14
(112 x Cerampad)
Tabelle 4-2: Zuordnung Maschine, Leiterplatte, Kopf ab SIPLACE Pro 11.x
1)
Ab Software SIPLACE Pro 11.x, mit Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher,
wird für die Kamera SST 25 (Flip-Chip-Kamera) das Bauelement CC02-05 (mit QFP-Struktur) verwendet.
Das Glasbauelement CC07-500 (mit BGA-Struktur) wird nicht mehr unterstützt.
Falls das Bauelement CC07-500 bereits vorhanden ist, und weiter für die Messung der SST25-Kamera verwendet
werden soll, so kann die entsprechende Leiterplatte mit den dazugehörigen BE-, GF-Daten, sowie die Tische aus den
*.sipro-Dateien der Version SIPLACE Pro 9, selektiv importiert werden. Diese Daten können vom Software-Lizenz-
Portal, bzw. über die Hotline bezogen werden.
2)
Ab Software SIPLACE Pro 11.x, mit Stationssoftware-Version 706.02.SP1 Hotfix 2 bzw. 707.1.SP1 Hotfix 2 oder höher.
Für alle Pick & Place-Köpfe gibt es ab dieser SW-Version eine eigene Leiterplattenbeschreibung, in der nun auch der
CPP-Kopf für den P&P-Modus integriert ist.
3)
Für Maschinen mit höherer Genauigkeitsanforderung, wie CA-Maschinen und X S Micron, gibt es, jeweils für die
Messung der C&P20-Köpfe, eigene Hochgenauigkeitsprogramme, mit darin verwendeten Hochgenauigkeits-
Cerampads. In der GF-Beschreibung ist es ab den oben angegebenen Software-Versionen möglich, einen Parameter
Genauigkeit zu aktivieren.
4)
Maschinen-Typ E by SIPLACE, ab Stationssoftware-Version 708.0.
5)
Für die Kompatibilität zu älteren Stationssoftware-Versionen.
Falls ein Update von SIPLACE Pro, jedoch kein Update der Stationssoftware, durchgeführt wurde, so kann mit diesem
Programm trotzdem die Maschinenverifikation von CPP-Köpfen im P&P-Modus durchgeführt werden.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
30
4.1.1.3 Vorgabe der Leiterplatten
► Wählen Sie aus den vorkonfigurierten Leiterplatten das zu Ihrer Kopfkonfiguration passende
Bestückprogramm aus (mit Hilfe der Tabelle 4-1 oder der Tabelle 4-2).
HINWEIS
Bestückautomaten mit Doppeltransport
Bei Doppeltransport wird empfohlen, das ACT mit beiden Transportspuren
durchzuführen.
HINWEIS
Aus Gründen der Erreichbarkeit von Passmarken, muss bei SIPLACE SX4- und DX4-
Maschinen die ACT-Messplatte um 180° gedreht eingelegt werden.
Wenn also ein ACT-Bestückprogramm für eine SIPLACE SX4- oder SIPLACE DX4-Maschine
vorgegeben wird, muss im erzeugten Los die Orientierung (Lage) der Platte auf 180° umgestellt
werden.

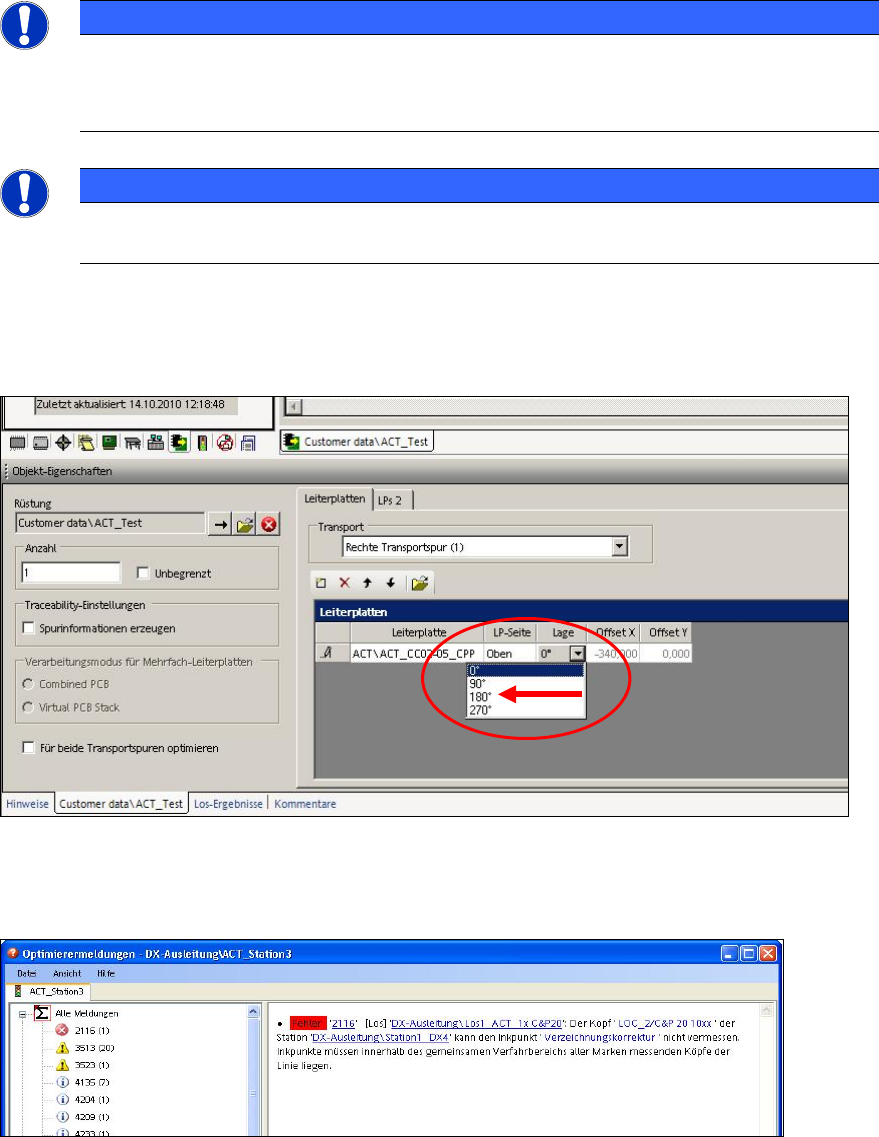

Abbildung 4-1: LP-Lage bei Bestückung auf SX4, DX4 um 180° drehen
Wenn diese Änderung der LP-Lage nicht durchgeführt wird, wird bereits bei der Vorgabe in der
SIPLACE Pro Line Control GUI folgende Fehlermeldung angezeigt(Beispiel):
Abbildung 4-2: Beispiel Fehlermeldung wegen Nicht-Erreichbarkeit der Inkpunkte
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
31
HINWEIS
Aufgrund der oben beschriebenen Problematik bei der Erreichbarkeit von Passmarken,
muss Folgendes beachtet werden:
Wenn das ACT an einer Maschine der SX-, DX-, oder X-Serie gemessen werden soll,
vor welcher eine oder mehrere SIPLACE SX4- oder DX4-Station in der Linie stehen,
muss an allen Maschinen vor der zu messenden Maschine, die eine andere Orientierung
der Platte bedingen (0°/180°), die Funktion Durchtransport aktiviert werden, da
ansonsten Fehler beim Anfahren der Marken auftreten.
► Auftrag (Los) in SIPLACE Pro Line Control GUI vorgeben und an die Linie schicken
(Download).
4.1.2 Erstellen der Rüstung (Tische zuordnen)
► Kopieren Sie eine vorhandene Rüstung Ihrer Linie.
► Ersetzen Sie die Tische mit den vorbereiteten Tischen für ACT, die Sie bereits importiert haben
(siehe Abschnitt 3.2.5).
Es stehen Ihnen Tische für jede mögliche Maschine zur Verfügung.

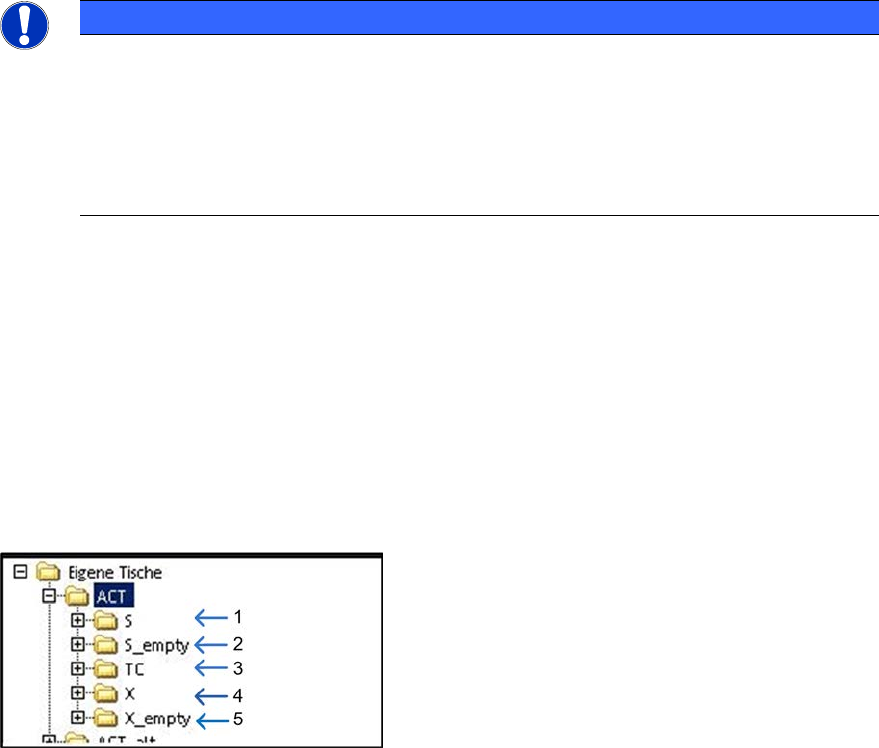

Legende:
(1) S-Tische mit Rüstung (4) X-Tische mit Rüstung
(2) Leere S-Tische (5) Leere X-Tische
(3) TC = Tray Changer (WPC/MTC)
