ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
41
4.2.1.1 Eingreifschutz
WARNUNG
Als Voraussetzung für die Betriebssicherheit müssen alle Stellplätze mit Zuführmodulen
gerüstet sein. Sollten nicht genügend Zuführmodule zur Verfügung stehen, sind nicht
belegte Stellplätze mit einem Eingreifschutz (Dummy-Förderer) zu versehen.
Für S-Tische: 1 Stellplatz 00116961-xx
Stellplatz 6-10 00116962-xx
Stellplatz 11-20 00116963-xx
Für X-Tische: 1 Stellplatz 00141226-xx
Bei Verwendung des ACT-Flächenmagazins soll das Abdeckblech des Magazins mit
dem Artikel "03073250-01 ACT Eingreifschutz kompl." mit Hilfe der Rändelschraube zu
einer Einheit verbunden (siehe Abbildung 4-14
) und nur so in der Maschine gerüstet
werden (Abbildung 4-15).
Abbildung 4-13: Einzelteile des Eingreifschutzes
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
42

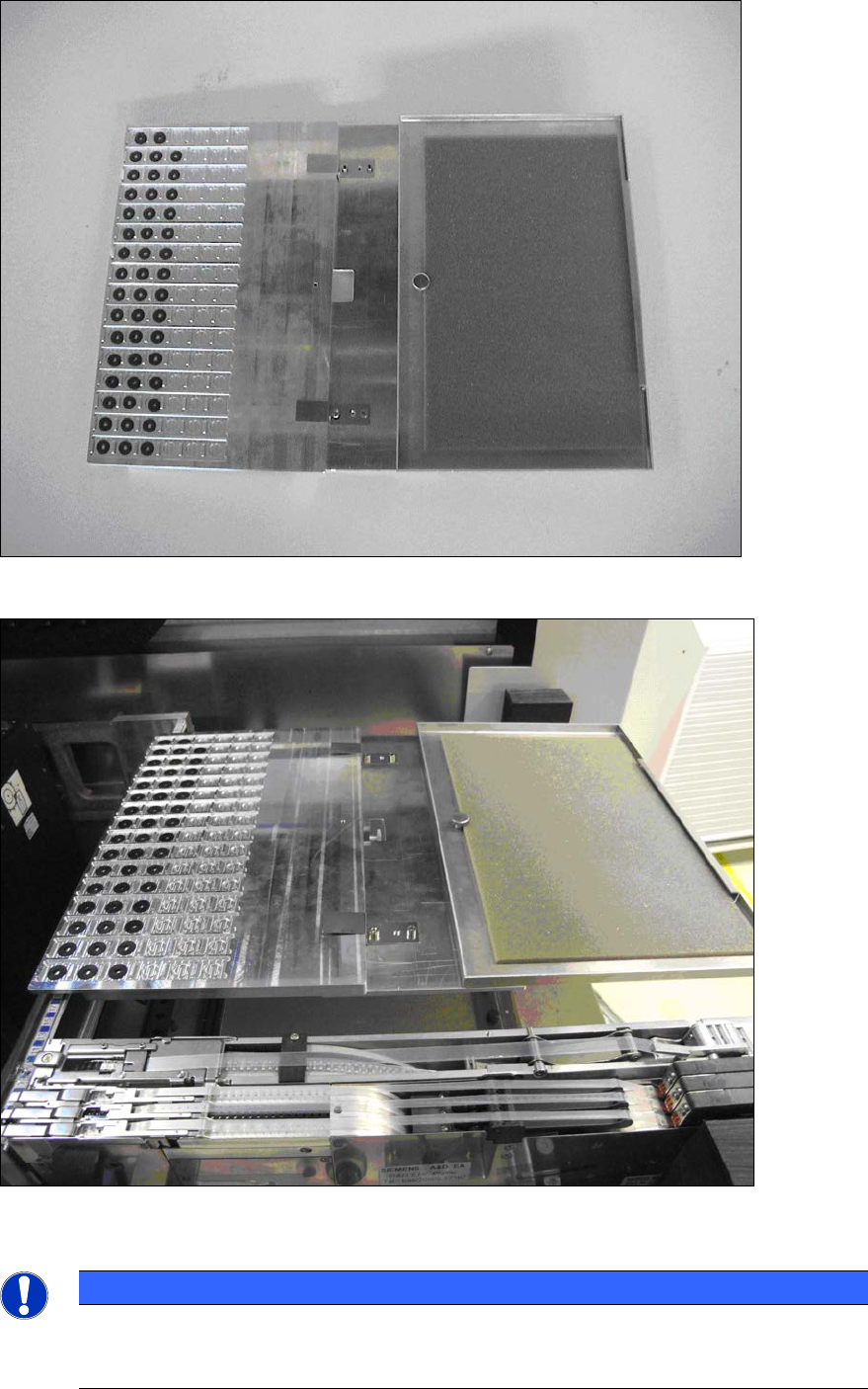

Abbildung 4-14: Eingreifschutz fertig montiert
Abbildung 4-15: Tray gerüstet mit Eingreifschutz
HINWEIS
Die Lücken, die links und rechts des Magazins noch verbleiben, sind mit den oben
genannten Dummy-
Förderern zu schließen, so dass ein vollständiger Eingreifschutz von
außen in die Maschine gewährleistet ist.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
43
4.2.2 Bauelemente in einem WPC/MTC rüsten
► Fahren Sie den Traychanger in die Nachfüllposition.
► Entnehmen Sie ein leeres Blech (Flächenmagazinträger) aus dem Turm.
► Fixieren Sie das Tray auf dem Blech wie nachfolgend dargestellt.
► Schieben Sie das Blech in die entsprechende Ebene gemäß der vorgegebenen Rüstung.
Abbildung 4-16: Tray auf Blech fixieren
HINWEIS
Das Tray hat auf der Längsseite unten eine Ausfräsung.
► Benutzen Sie daher die Magnete für die Fixierung des Trays so, dass die hohe
Blechseite des Magneten zum Tray zeigt und nicht die Gummiseite.
