ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
51

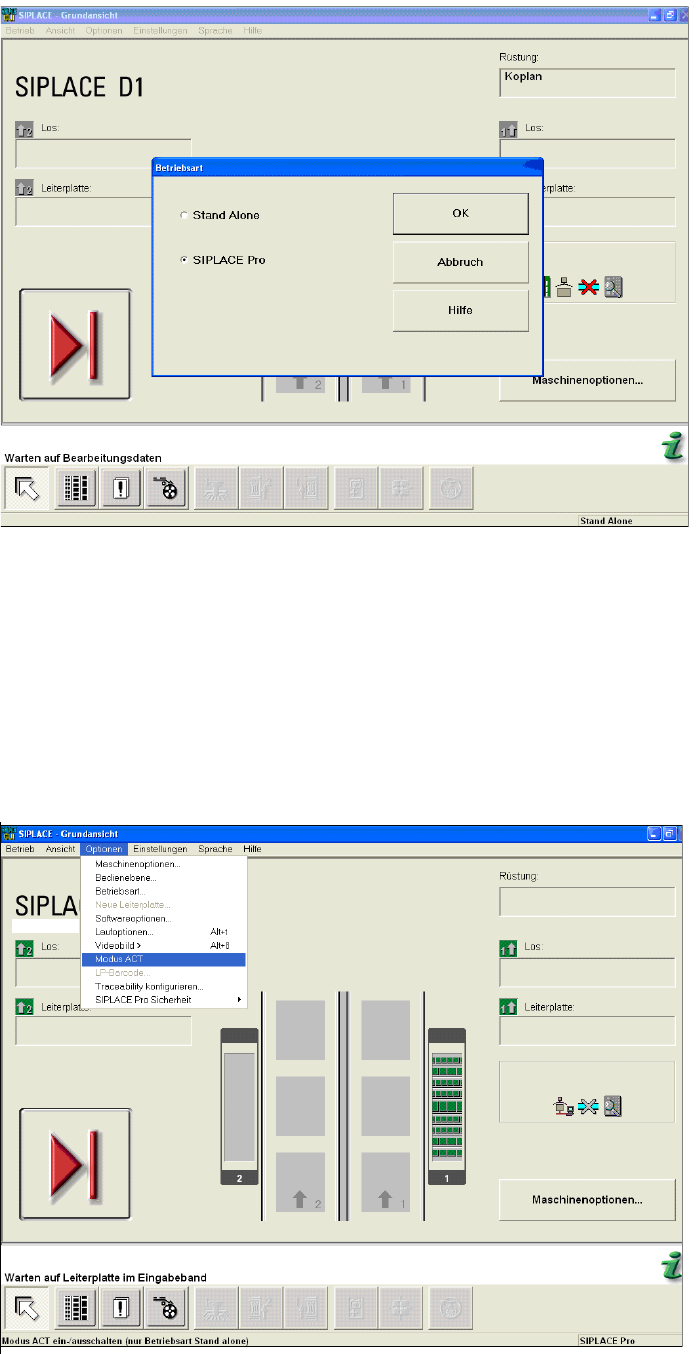

Abbildung 4-27: Dialogfenster Betriebsart Umschalten auf SIPLACE Pro an der Station (Beispiel SIPLACE D1)
► Drücken Sie die START-Taste an der Maschine.
Der Referenzlauf wird durchgeführt.
► Schicken Sie das Los / den Auftrag mit entsprechender Rüstung und ACT-Bestückprogramm
an die Station.
► Klicken Sie in der Menüzeile Optionen auf den Eintrag Modus ACT.
Das Dialogfenster ACT wird geöffnet, die Maschine wechselt automatisch in den Stand Alone-
Modus.
Abbildung 4-28: Grundansicht der Bedienoberfläche des SR-Programms (Beispiel SIPLACE D1)
Nach der Einstellung des Modus ACT wird ein Symbol mit ACT angezeigt.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
52
Abbildung 4-29: Dialogfenster nach Einstellung Modus ACT. Anzeige: Symbol ACT
Das Dialogfenster Leiterplatteneingabe wird geöffnet (Abbildung 4-30):
► Wählen Sie die ACT-Leiterplatte aus.
Abbildung 4-30: Dialogfenster: Leiterplatteneingabe (Beispiel SIPLACE D1)
Das Dialogfenster Leiterplatteneingabe wird geöffnet (Abbildung 4-31):
► Wählen Sie die ACT-Leiterplatte aus.
► Wählen Sie die Transportspur aus.
► Bestätigen Sie die Auswahl mit OK.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
53
Abbildung 4-31: Dialogfenster: Leiterplatteneingabe (Beispiel SIPLACE D1)
► Legen Sie nun die Leiterplatte in die Eingabesektion ein (siehe auch Abschnitt 4.2.2).
Die Leiterplatte wird bestückt und danach startet die Vermessung automatisch.
Abbildung 4-32: Meldung für die ACT Messung (Beispiel SIPLACE D1)
HINWEIS
Die Maschine sollte während der Messung nicht bedient werden!
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Messvorgang angezeigt wird. Es
werden jeweils die Marken angezeigt, die gerade vermessen werden.
