ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
60

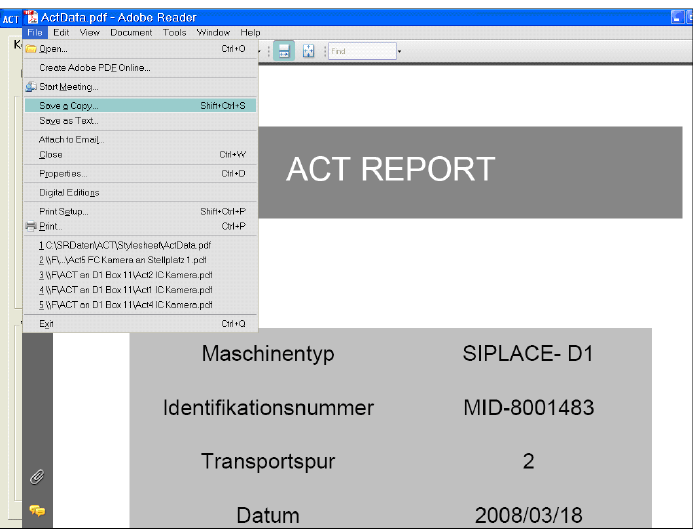

Abbildung 4-38: Messbericht (Protokoll) im PDF-Format
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
61
4.2.6 Arbeiten mit dem ACT unter Stationssoftware 703.xx und höher
HINWEIS
Für die Nutzung des ACT auf Maschinen mit der Stationssoftware 703.xx und höher ist
keine weitere Installation auf dem Stationsrechner notwendig.
Voraussetzungen:
● Sie haben ein Bestück-/Messprogramm an die Station geschickt, wie in Abschnitt 4.1
beschrieben.
● Sie haben die Station gerüstet, wie in Abschnitt 4.2.1 beschrieben.

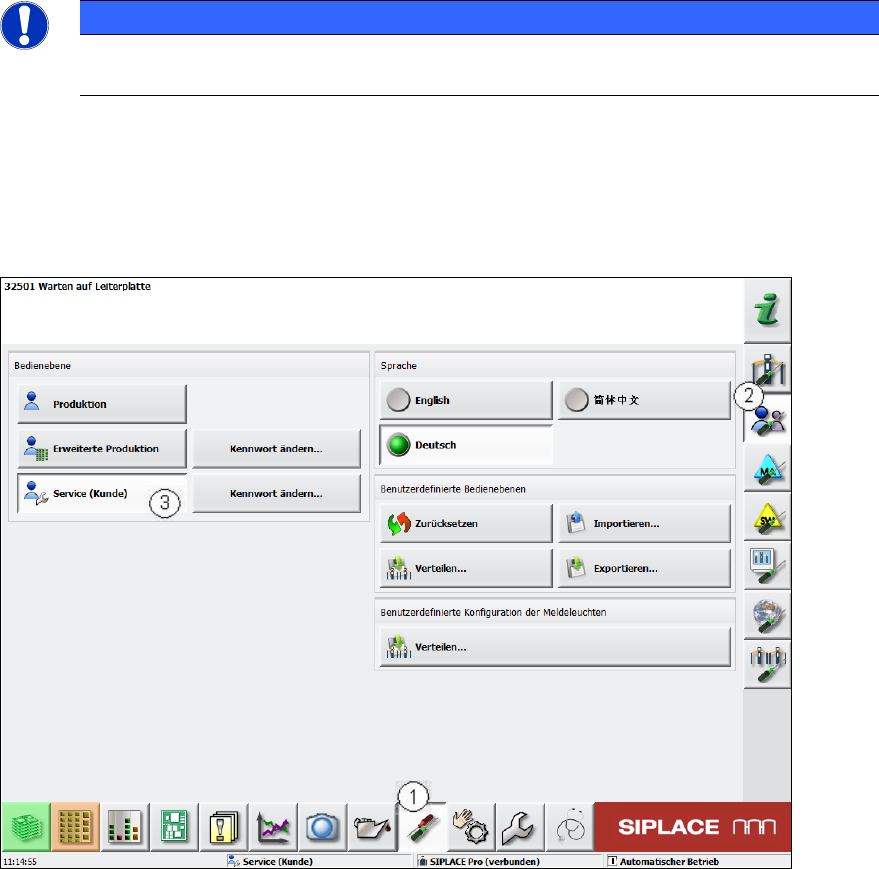

Abbildung 4-39: Wechsel der Benutzerebene
► Wechseln Sie in die Ansicht Einstellungen (1).
► Gehen Sie auf die Ebene Benutzereinstellungen (2).
► Wechseln Sie in die Ebene Service (Kunde) (3).
► Geben Sie dazu das Service Passwort ein.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
62
Abbildung 4-40: Ansicht Service Tools
► Wechseln Sie in die Ansicht Service (1).
► Klicken Sie auf die Schaltfläche Accuracy Check (2).
Abbildung 4-41: Vorbereitung auf Accuracy Check
► Klicken Sie auf die Schaltfläche Vorbereitung für Accuracy Check (3).
