ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
62

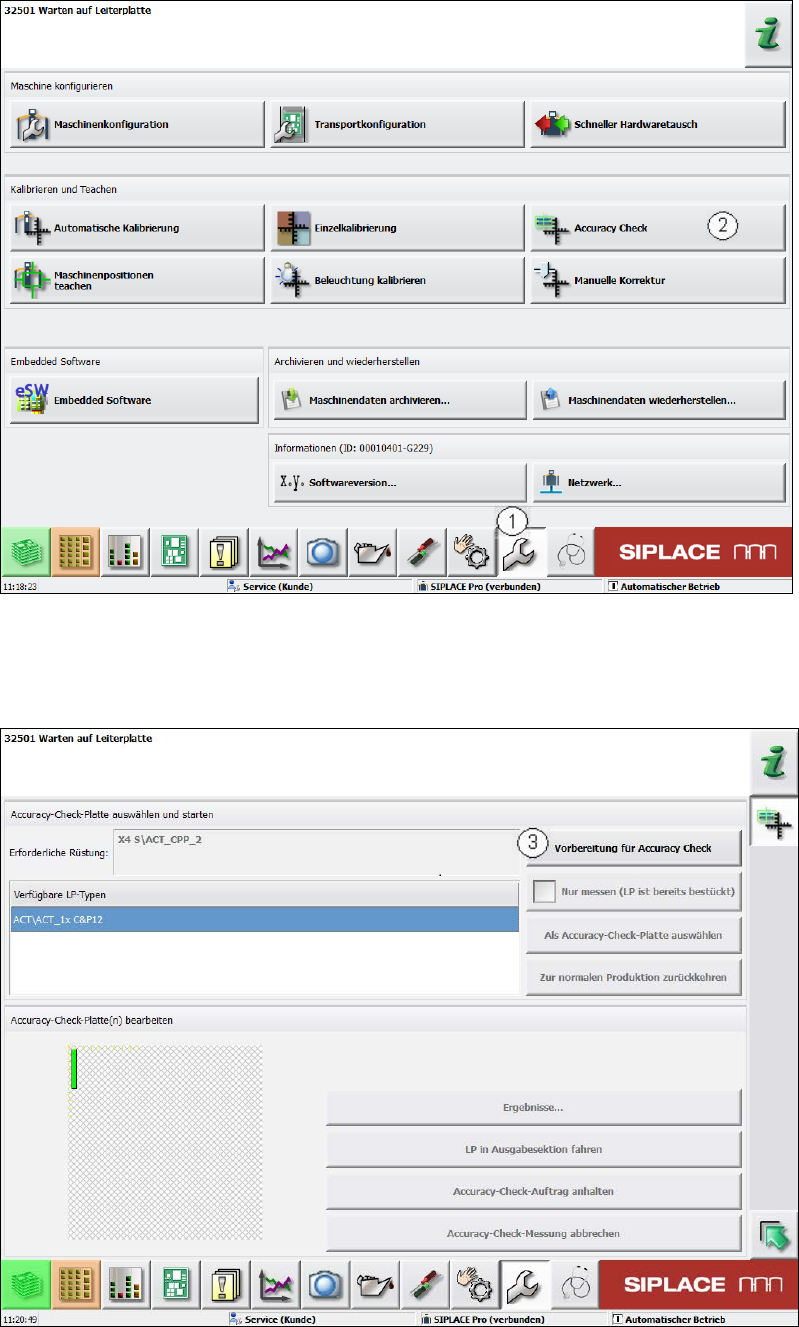

Abbildung 4-40: Ansicht Service Tools
► Wechseln Sie in die Ansicht Service (1).
► Klicken Sie auf die Schaltfläche Accuracy Check (2).
Abbildung 4-41: Vorbereitung auf Accuracy Check
► Klicken Sie auf die Schaltfläche Vorbereitung für Accuracy Check (3).
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
63
Die Maschine schaltet selbst in den Modus Stand Alone um.
Abbildung 4-42: Auswahl der Leiterplatte
► Wählen Sie die gewünschte Leiterplatte aus (1). Die zuletzt vorgegebene steht immer ganz
oben.
Nachdem Sie eine Platte markiert haben, erscheint die entsprechende Rüstung an dieser
Stelle (2).
► Bestätigen Sie die Auswahl der Leiterplatte und klicken Sie auf die Schaltfläche Als Accuracy-
Check-Platte auswählen (3).
► Drücken Sie die Start-Taste bevor Sie die Leiterplatte einlegen (sonst wird sie nicht bestückt
sondern sofort in die Ausgabesektion befördert).
► Schieben Sie die Leiterplatte in die Eingabesektion, um die Bestückung zu beginnen (siehe
auch Abschnitt 4.2.2 und Abschnitt 4.2.4.2).
Die Leiterplatte wird bestückt und danach startet die Vermessung automatisch.
HINWEIS
Die Maschine sollte während der Messung nicht bedient werden!
Ein Dialogfenster wird geöffnet, in welchem der gerade aktuelle Messvorgang angezeigt wird.
Es werden jeweils die Marken angezeigt, die gerade vermessen werden.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 06/2015
64
Beispiel für den Messvorgang mit Keramikbauelemente Cerampads:
Abbildung 4-43: Beispiel Messfenster mit Cerampads
Beispiel für den Messvorgang mit Glasbauelementen:
Abbildung 4-44: Anzeige Messfenster mit Glasbauelementen (Falschfarbendarstellung)
Legende:
(1) Marken auf der ACT-Platte
(2) Marken auf dem Glasbauelement
