QD139-11 3. 机器的安装 NXT II 安装手册 23 备注 )图中 * 印的尺寸为参考值。 3. 请在机器的新摆放位置上，预先将水平调 整垫脚放置在所定位置。 䰆ᤃൿ 㧔 3* 㧕 W W 1;76(76E + + 0ᑻ䰆ᤃൿ 䰆ᤃൿ 㧔 3* 㧕 W 6(76 + + 0ᑻ W…
3. 机器的安装 QD139-11
22 NXT II 安装手册
3.1.3 准备
1. 请事先准备必要数量的适合电路板搬运高度的水平调整垫脚。
2. 单独使用 4M-2 基座或者 2M-2 基座时，在地面和水平调整垫脚之间放入防止移动用的防
振垫。请准备好需要的数量。
注意 )请把本公司指定的防振垫放在水平调整垫脚下。放置市场销售的垫子等时，有可能发
生错误。此外，在剥下本公司指定的防振垫时，如果地板脏了，请用脱脂剂或者石油系
列的溶剂擦去。
备注 )单独使用 2M-2 基座时，使用地脚螺栓将其固定在地面上 （参照 " 3.3.2 基座的固定
＜ 2M-2 单独使用时＞ "）。此外，使用支架固定复数的基座 （参照 " 3.3.3 基座的连
接 "）
基座 电路板搬运高度 图号 名称 个数 / 台
4M-2 基座 H=900 用 PM74322 水平调整垫脚 6
H=950 用 PTO1773 6
2M-2 基座 H=900 用 PMOC8KO 水平调整垫脚 4
H=950 用 PMOC8MO 4
基座 电路板搬运高度 图号 名称 个数 / 台
4M-2 基座 H=900 用 PGO1900 防振垫 6
H=950 用
2M-2 基座 H=900 用 PGO5500 防振垫 4
H=950 用
6(76D
+
+
0ᑻ∈ᑇൿ䇗ᭈൿ㛮
QD139-11 3. 机器的安装
NXT II 安装手册 23
备注 )图中 * 印的尺寸为参考值。
3. 请在机器的新摆放位置上，预先将水平调整垫脚放置在所定位置。
䰆ᤃൿ
㧔3*㧕
W
W
1;76(76E
+
+
0ᑻ䰆ᤃൿ
䰆ᤃൿ
㧔3*㧕
W
6(76
+
+
0ᑻ
W
䰆ᤃൿ
㧔3*㧕
43.5
ऩԡPP
ᴎ఼ࠡջ
640
65
65
510
70
/ᑻ
6(76E
3. 机器的安装 QD139-11
24 NXT II 安装手册

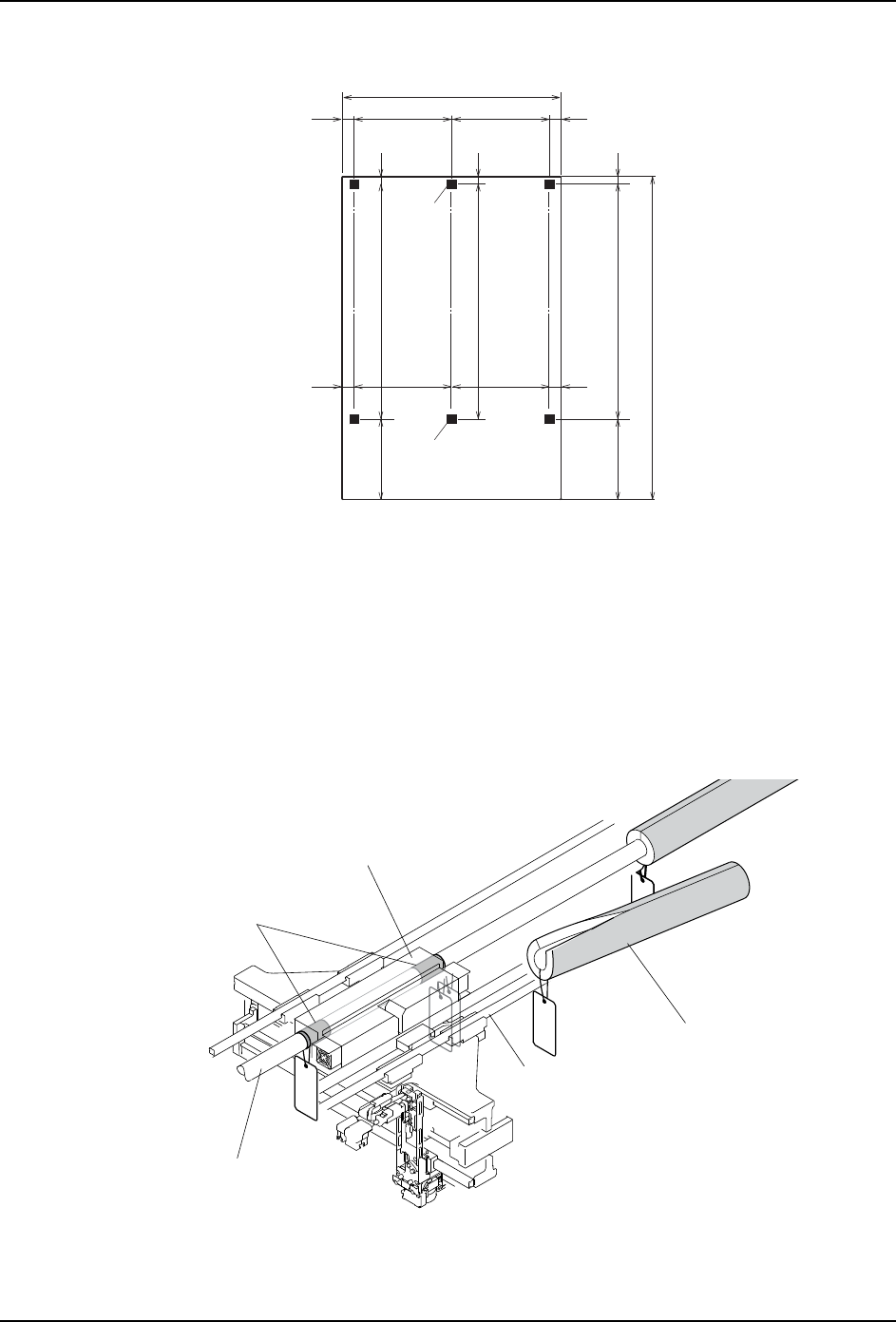

注意 )请先配置有 * 的水平调整垫脚，在以后将不能配置在机器下面。
4. 移动已经设置好的机器时，从机器上取下供料器、气源配管、电源线等外部连接。
5. 移动已经设置好的机器时，使用固定支架 （红色）对主要部位进行固定。
请参照 " 3.2.1 拆除固定支架 " 的插图。
注意 )没有固定支架时，请用绳子等固定，并小心避免使机器各部分变形。
6. 如需转移模组，则请等线性马达轴回归常温后再安装护套。
1384 43.5
1404 33.5
472.5
1384 43.5472.5
1900
1290
65 65
580
580
70 70
575
575
01SET-0153Sa
*
*
ऩԡPP
ᴎ఼ࠡջ
0ᑻ!
01SET-0397S
ֱᡸ㝰
㒓ᗻᷛሎ
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓
ᡸ༫
