QD139-11 3. 机器的安装 NXT II 安装手册 59 8. 向右拧紧锁定旋钮。 9. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。 注意 )由于料盘单元 -L 处于被机器夹紧的状态， 大幅度调整高度可能使连接销损坏。 请慢慢 小心的进行调整。 10.拧紧左右的锁定杆 。 11.锁定左右的脚轮。 ᡬᓣᶘ 㛮䕂 << 1;7078D
3. 机器的安装 QD139-11
58 NXT II 安装手册

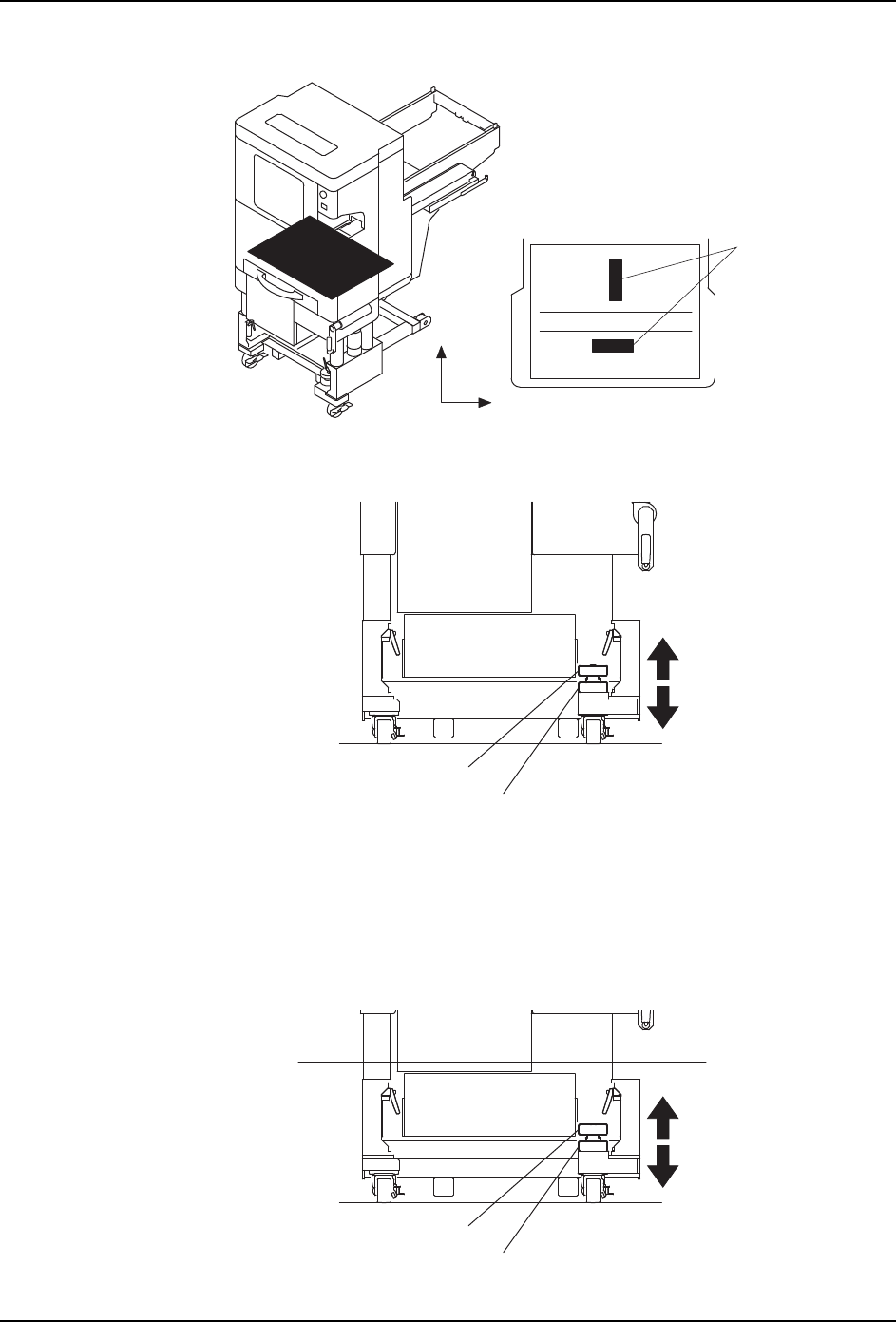

3. 将水平仪 （2 个）安装在料盘单元 -L 内的塔部下方的板上。
4. 向左旋松料盘单元 -L 右下方的锁定旋钮。一边看着水平仪一边转动调整旋钮，大致调
整出 X 轴方向的水平度。
5. 进行安装料盘单元 -L 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元
件相机的位置。详细请参照 「NXT II 机械手册」的 「基本操作」「料盘单元 -L 的拆除
/ 安装」。
6. 将料盘单元 -L 慢慢插入 POWER ON 状态的本机内部。料盘单元 -L 完全插入后会自动被
夹紧。
7. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
䮼ջ
∈ᑇҾ
<
;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
QD139-11 3. 机器的安装
NXT II 安装手册 59
8. 向右拧紧锁定旋钮。

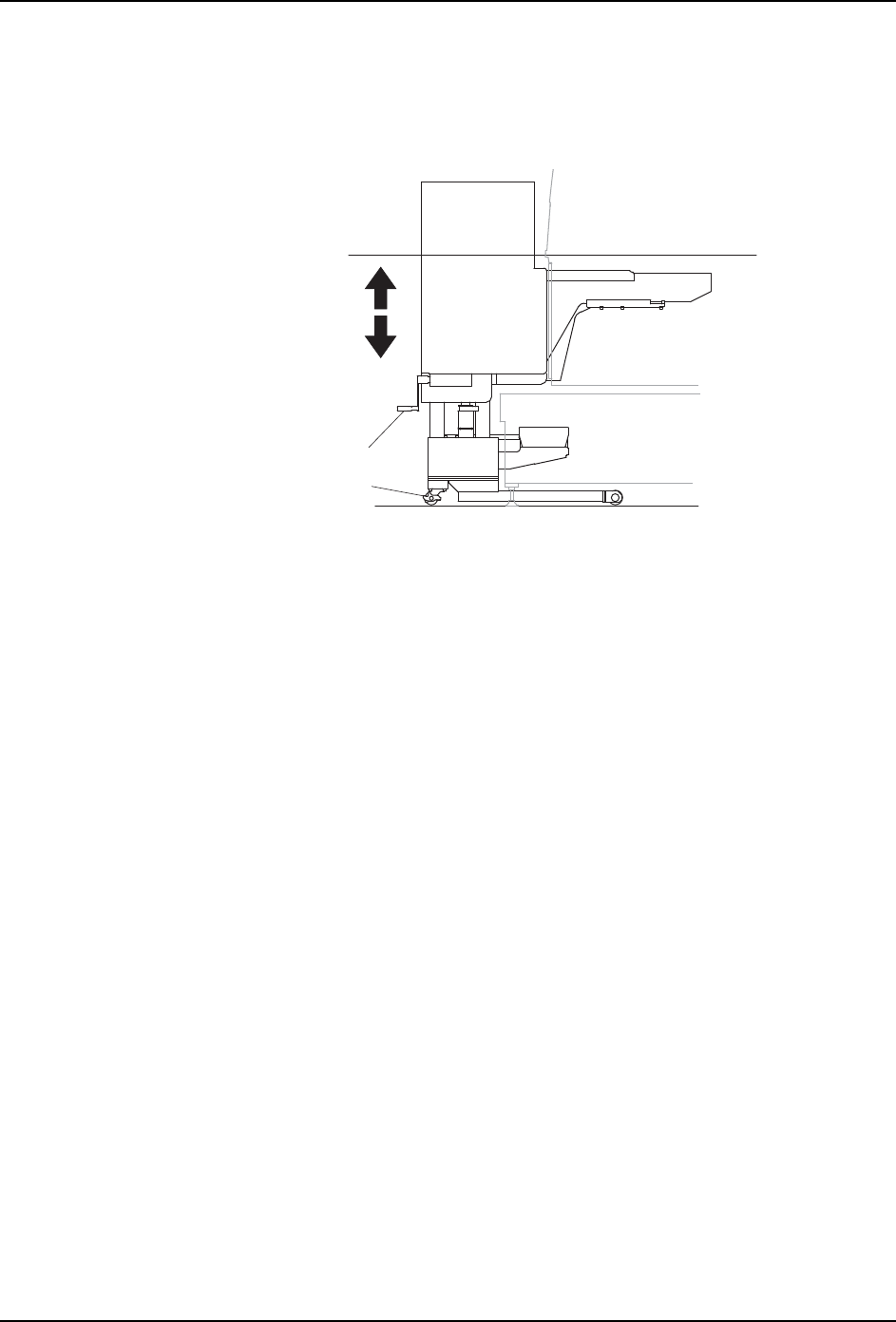

9. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。
注意 )由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢
小心的进行调整。
10.拧紧左右的锁定杆。
11.锁定左右的脚轮。
ᡬᓣᶘ
㛮䕂
<<
1;7078D
3. 机器的安装 QD139-11
60 NXT II 安装手册
3.9 料盘单元 -LT
备注 )在料盘单元 -LT 上，在单元内有可以收存废料带箱的类型和将废料带箱置放在外的类
型。插图表示料盘单元 -LT( 废料带箱收存型 )，料盘单元 -LT( 外置型 ) 也进行同样的
操作。
3.9.1 固定筋板的拆除

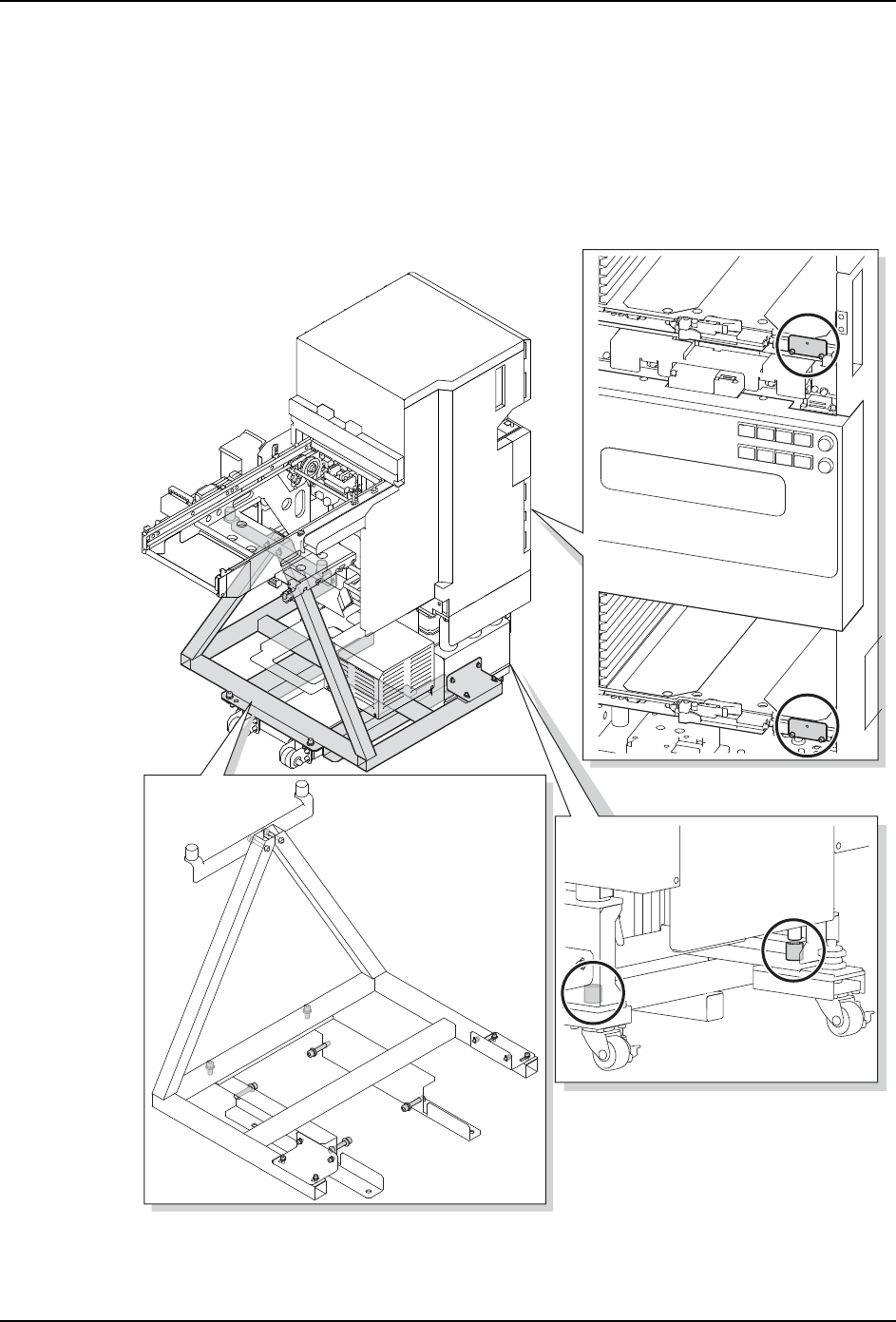

请拆除安装在料盘单元 -LT 上的固定筋板 ( 红色 )。
请保管好拆除的筋板和螺栓。移设时需要重新使用。
30SET-0111a
