3. 机器的安装 QD139-11
38 NXT II 安装手册
3.4.3 气源管
将外部供气软管与机器相连接，调节调节器使气压达到规定值。因为需要松开基座上的模
组，因此该操作必须在进行机器的调整水平之前完成。如果基座上未连接有模组，则此操作
无需在调整水平前进行。
连接方法
1. 在供气软管头上安装连接插座。
2. 请拆除基座的后盖板。
备注 )4M-2 基座的时候，请拆除右侧的后盖板。
3. 请将连接插座放入到基座下面的孔中。
4. 把手放入拆除的基座后盖板的孔中，将连接插座连接到机器的气源注入口上。
5. 将供气拉杆拉至 ON，向机器供气。
6. 接通机器电源后，调节气压。
7. 向上拉动过滤调节器的把手，解除锁定。
8. 转动把手，调节气压，使其指向 0.5 MPa。
备注 )数字式压力表位于基座正面。
9. 按下过滤调节器的把手并将其锁定。
备注 )软管需另外配置。
01SET-0147Sa
≊Ⓠ⌞ޛਙ
6+䖥㇗⭞䘔ᨈᓝ
03Dԛр
䖥㇗
3)䘔ᨈཪ
ᢁ᷺
ᰁ䫤
QD139-11 3. 机器的安装
NXT II 安装手册 39
3.4.4 信号电缆接线图 （使用单独基座时）
不仅在使用连接基座时，就是在使用单独基座时，也请按照下图，进行各信号电缆的连接。
单独使用 2M-2/4M-2 基座时
䌃䌎䋭䌍䋱
䌃䌎䋭䌍䋲
㧯㧺㧙㧹㧝
01SET-0104Sb
㧯㧺㧙㧹㧞
㪚㪥㪄㪈 㪚㪥㪄㪍
00㪄㪉ᑻ
䌃䌎䋲䋷䌁
㒘Ꮊջ䴶
ջⲪᵓ
䌒䌈䋳䋵䋱䋶䋪
㒘েջ䴶
ջⲪᵓ
䌒䌈䋳䋵䋱䋷䋪
ࠡᎹᑣ⬉䏃ᵓᨀ䖤
ষㄟᵓ
ৢᎹᑣ⬉䏃ᵓᨀ䖤
ষㄟᵓ
ߎॖᯊ䖲ᅠ↩
䋲䌍㪄㪉䋺䌒䌈䋳䋴䋸䋵䋪
䋴䌍㪄㪉䋺䌒䌈䋰䋰䋶䋷䋪
ߎॖᯊ䖲ᅠ↩
䋲䌍㪄㪉䋺䌒䌈䋳䋴䋸䋷䋪
䋴䌍㪄㪉䋺䌒䌈䋳䋴䋴䋴䋪
䗮䘧䋲䋭䌆
䗮䘧䋲䋭䌒
䗮䘧䋱䋭䌆
䗮䘧䋱䋭䌒
⬉䏃ᵓֱᡸ఼䌂䌋䌔䋲
ࠡᎹᑣջ ৢᎹᑣջ
⏽ᑺֱ䰽ϱ
বᤶ఼䌂䌋䌔
䌍䌓䋱䌃䌎䋳
বᤶ఼䌂䌋䌔
䌍䌓䋱䌃䌎䋱
䌉䋯䌆⬉䏃ᵓ
䌃䌎䋶
ࠊ䌂䌏䌘
䌂䌃䌂䌃䌎䋱䋸
00ᑻᇐ㒓䖲
䌃䌎䋲䋸䌁
3. 机器的安装 QD139-11
40 NXT II 安装手册
3.5 网络设定
为了使 NXT-2 基座和主电脑之间可以通信，有必要变更 NXT-2 的 IP 地址使其与 Fuji Flexa
设定的工厂的 IP 地址一致。若不知道新的 IP 地址，请向网络管理人员垂询。
3.5.1 设定方法

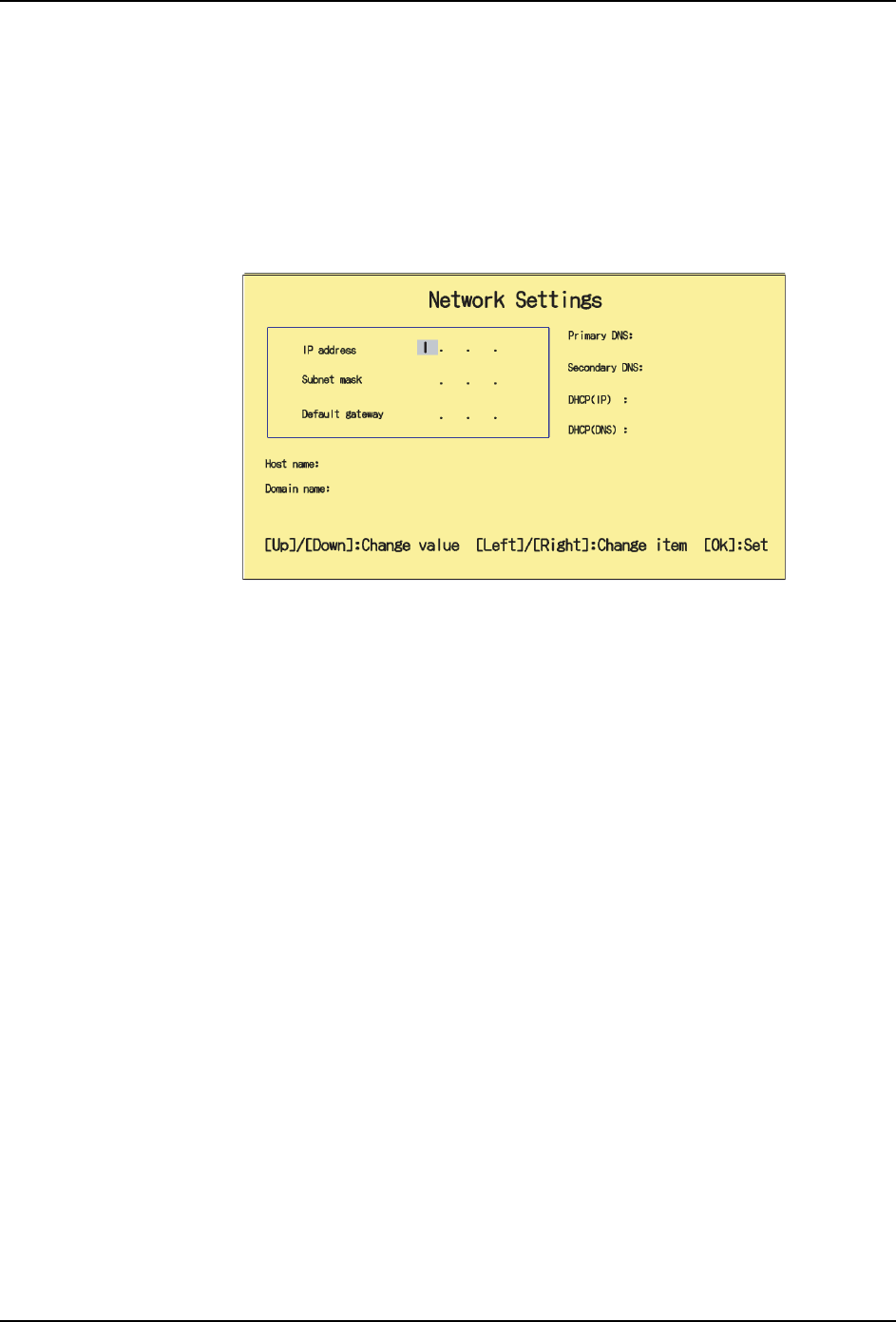

1. 请把机器的主开关设置为 ON。显示出网络设定画面。
2. 请在网络设定画面设定 IP address，Subnet mask，Default gateway。
3. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
4. 要更进一步指定 DNS 服务器和主电脑名的时候，请使用软件工具 「NetworkSetting」设
定网络 ( 参考 「NXT II 系统手册」的 「NXT-2 软件工具」章节的 「NetworkSetting」
)。
5. 请把主开关 OFF 后重新设定为 ON。新的网络设定生效。
01MEC-0028
