3. 机器的安装 QD139-11
50 NXT II 安装手册
3.7.2 连接时的注意事项
a. 在NXT-2前(後)工序机器的电路板搬送接口电路，请设置下记输入信号的电压、
电流流动的输出电路。此外，请不要从前(後)工序机器到NXT-2的电路板搬送接
口电路，施加超过下记输出信号的电压、电流。
电气规格
·输入信号 : 电压值 DC24V(±25％)，电流值 10mA
·输出信号 : 电压值 DC30V，电流值 10mA
b. 连接机器间的连接电缆时，请务必使双方的机器电源 OFF。即使机器电源在某一方处
于 ON 的状态下接上了连接电缆，电路板搬送接口电路板也有损坏的可能。
c. 请将前(後)工序机器的接口信号地面线和地线(机架接地:FG)间的电位差调为
0V。NXT-2 和前 (後)工序机器的接口信号之间，地面线的电位差很大时，接口电路
板有损坏的可能。请按下面 2 种方法内的某一种进行对应。
·使接口信号地面线和地线 (FG) 间短路。但是，请务必进行机器地线 (FG) 的连接。
·接口信号地面线与地线 (FG) 完全绝缘。
备注 )NXT-2 接口信号地面线与地线 (FG) 短路。
01SET-0377S
Board available
Panel request
（䕧ߎֵো）
NXT-2
ࠡᎹᑣ
ৢᎹᑣ
+24 V
0 V
+24 V
0 V
Board available
Panel request
（䕧ֵܹো）
（䕧ߎֵো）
（䕧ֵܹো）
6(76
1;7
ࠡ˄ৢ˅Ꮉᑣ
ഄ䴶㒓gഄ㒓䯈⬉य़˖9
ഄ㒓㧔)*㧕
9
㧔
ഄ䴶㒓㧦9㧕
QD139-11 3. 机器的安装
NXT II 安装手册 51
d. 请在前(後)工序机器的输入电路的正极侧，连接继电器和光电耦合器。并且，请
在继电器和光电耦合器的工作负载进行限制电流之后，将连接电缆连接到 NXT-2 电
路板搬送接口电路板上。如果将继电器和光电耦合器连接到负极时，NXT-2 的电源
OFF 时电路板有损坏的可能。
6(76
˄㒻⬉఼㗙
ܝ⬉㗺ড়఼˅
ℷ䗚⌕
ߛᤶ⬉䏃
㧔φ᳔P$㧕
˄φ᮴⬉⌕䰤ࠊ˅
1;7
ࠡ˄ৢ˅Ꮉᑣ
9
˄ഄ䴶㒓˖9˅
˄㒻⬉఼㗙
ܝ⬉㗺ড়఼˅
1;7
ࠡ˄ৢ˅Ꮉᑣ
˄ഄ䴶㒓˖9˅
9
ℷ䗚⌕
ߛᤶ⬉䏃
㤤⬉䏃
⬉䏃ᵓ᳝ৃ㛑⸈ᤳⱘ⬉䏃
䖛⬉⌕
3. 机器的安装 QD139-11
52 NXT II 安装手册
3.7.3 连接方法

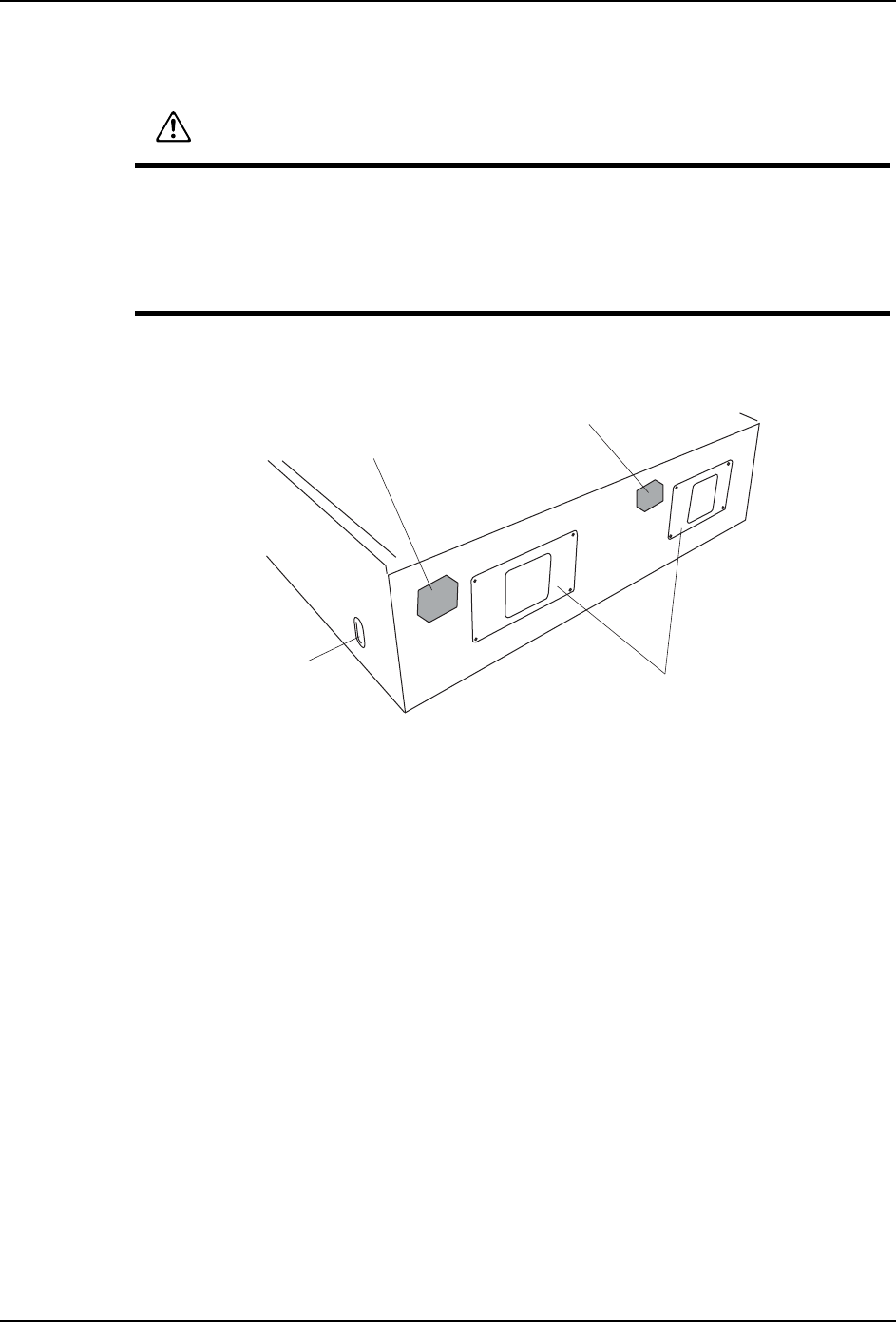

1. 打开基座后面的盖罩。
2. 将连接电缆 （A 型或 B 型）安装到以下的接插件上。
·使用单搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的 LANE1
接插件
·使用双搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的LANE1、
LANE2 接插件
·使用三搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的LANE1、
LANE2、LANE3 接插件
备注 )对照前后工序的机器，请灵活使用连接电缆 （A 型或 B 型）和转换导线。
注意
连接及取下接插件时，必须切断电源。
插入接插件时，请确认接插件名称注意不要搞错。接插件要完全插入及准确连接。
接插件要完全插入及准确连接。
ৢ䘧Ꮉᑣ⬉䏃ᵓᨀ䖤
ষㄟᵓ
ࠡ䘧Ꮉᑣ⬉䏃ᵓᨀ䖤
ষㄟᵓ
ৢ䴶Ⲫᵓ
6(76D
ᄨ
