3. 机器的安装 QD139-11 30 NXT II 安装手册 1. 请先打开护套开口，然后将整个护 套从线性马达轴上拆除。 2. 请先移动 XY 机械手，然后再拆除保护膜 （请用相同方法拆除前 后两张保护膜） 。 3. 请妥善保管护套和保护膜。在维修或搬迁 的过程中，模组内必须安装 护套和保护膜。 01SET -0398 01SET -0386
QD139-11 3. 机器的安装
NXT II 安装手册 29
3.2.2 拆卸线性马达轴的护套和保护膜
出厂时模组内的线性马达轴上装有护套和保护膜。
方法
01SET-0397S
ֱᡸ㝰
㒓ᗻᷛሎ
㒓ᗻ偀䖒䕈
㒓ᗻ偀䖒㒓
ᡸ༫
警告
模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近线性马达的轴或
者线圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误
动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请
不要对工作头施加压力。
请不要压 X 轴齿轮盖罩，齿轮盖罩有可能变形。
请不要将工具等靠近模组的线性马达附近 （55mm 以内）。有时会因磁力吸引而产生以
外的受伤。
请不要将磁卡、手表、精密仪器等靠近模组的线性马达附近 （55mm 以内）。有可能因
磁力而产生故障。
在进行更换工作头和维修保养作业时，请注意不要将物体碰到线性马达或者使其受
伤。线性马达有伤痕的时候，有可能不能进行生产。那时，有必要更换线性马达。
3. 机器的安装 QD139-11
30 NXT II 安装手册

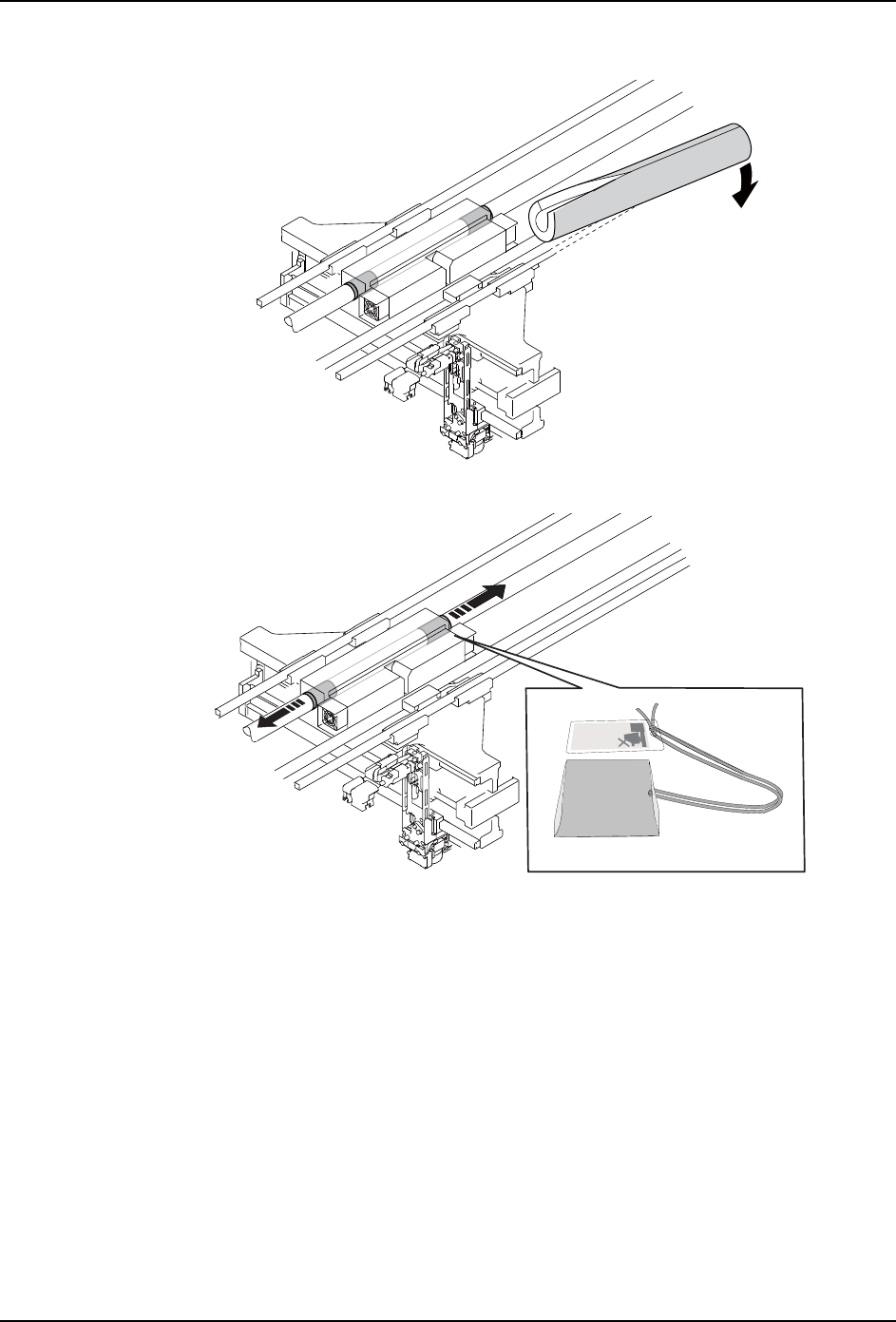

1. 请先打开护套开口，然后将整个护套从线性马达轴上拆除。
2. 请先移动 XY 机械手，然后再拆除保护膜 （请用相同方法拆除前后两张保护膜）。
3. 请妥善保管护套和保护膜。在维修或搬迁的过程中，模组内必须安装护套和保护膜。
01SET-0398
01SET-0386
QD139-11 3. 机器的安装
NXT II 安装手册 31
3.3 调整水平和基座的固定
请使用水平仪进行调整，在保持基座的水平度的同时，使模组搬运轨道的高度和电路板的搬
运高度相一致。
3.3.1 调整水平方法
1. 拉出模组，在机器后部的测定位置 （研磨面）的 XY 方向上设置水平仪。
警告
可同时拉出一半的模组数量是有限的。（4M-2 基座上最多可拉出 2 台 M3-2 模组，2M-2
基座上最多可拉出 1 台 M3-2 模组）
若拉出的模组数量超过限制台数，整个机器会前倾，有可能会撞伤操作人员。（尤其是
在正面水平调整螺栓还未调整时）
㧨0
ޚ
㧪
∈ᑇҾ∈ᑇҾ
6(76
㧨0
ޚ
㧪
∈ᑇҾ
㒘 㒘 㒘
