3. 机器的安装 QD139-11 46 NXT II 安装手册 2. 安装带有缺口的保护盖板，将用于侧盖板 接插头筋板的导线穿过缺口。将保 护盖板固定 在基座上。 3. 将连接基座接插头筋板插入左侧的侧盖板 接插头筋板内。 4. 使用连接基座接插头筋板上方的长孔，用 螺栓固定在无缝盖罩支架上。 5. 向右按下连接基座接插头筋板下侧的枢纽 ，插入到右侧的侧盖板接插头筋板 中。 6. 一边用手按住不要使右侧接插头筋板落下 ，一边将连接基座…
QD139-11 3. 机器的安装
NXT II 安装手册 45
4. 将连接好的电缆从基座侧面的孔中取出，并连接至以下的接插件上。
·使用单搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的 LANE1
接插件
·使用双搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的LANE1、
LANE2 接插件
·使用三搬运轨道搭载模组的时候，前工序和后工序电路板搬运接口筋板的LANE1、
LANE2、LANE3 接插件
3.6.3 连接基座接插头筋板 ( 连接基座时的安全对策 )
如果连接 NXT-2 基座进行运转时，需要通过连接基座接插头筋板，连接两基座的侧盖板接插
头筋板。
安装方法
1. 将用于侧盖板接插头筋板设置到 NXT 基座背面。
a. 用螺栓 (2 个 ) 将接插头筋板固定在基座上。
b. 用螺丝 (2 个 ) 安装盖板。
6(76
䖲ᑻᦦ༈ㄟᵓ
ջⲪᵓᦦ༈ㄟᵓ
ջⲪᵓᦦ༈ㄟᵓ
᮴㓱Ⲫ㔽ᬃᶊ
01SET-0165S
Ⲫ㔽
ᦦ༈ㄟᵓ
3. 机器的安装 QD139-11
46 NXT II 安装手册
2. 安装带有缺口的保护盖板，将用于侧盖板接插头筋板的导线穿过缺口。将保护盖板固定
在基座上。
3. 将连接基座接插头筋板插入左侧的侧盖板接插头筋板内。
4. 使用连接基座接插头筋板上方的长孔，用螺栓固定在无缝盖罩支架上。
5. 向右按下连接基座接插头筋板下侧的枢纽，插入到右侧的侧盖板接插头筋板中。
6. 一边用手按住不要使右侧接插头筋板落下，一边将连接基座接插头筋板下侧用螺栓固
定。
01SET-0166S
ᏺ㔎ষⱘֱᡸⲪᵓ
3%(
ᏺ㔎ষⱘֱᡸⲪᵓ
3%(
ջⲪᵓᦦ༈ᇐ㒓
6(76
ջⲪᵓᦦ༈ㄟᵓ
᮴㓱Ⲫ㔽ᬃᶊ
ᅮ
䖲ᑻᦦ༈ㄟᵓ
6(76
ᅮ
ջⲪᵓᦦ༈ㄟᵓ
䖲ᑻᦦ༈ㄟᵓ
QD139-11 3. 机器的安装
NXT II 安装手册 47

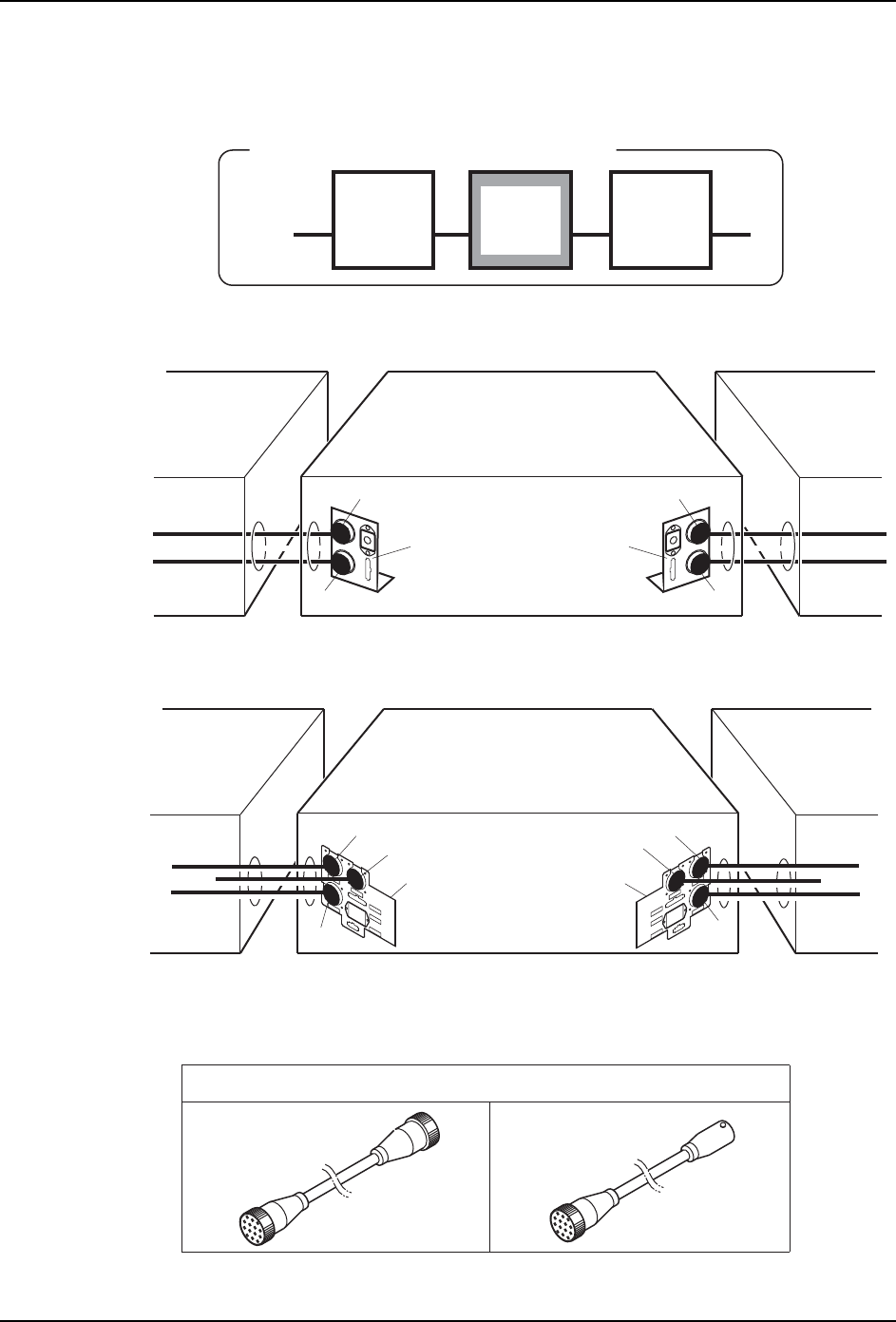

3.7 NXT-2 与其他机型的连接
在本机前后连接 NXT-2 以外的机种时的步骤如下。
