QD139-11 4. Fuji Flexa 生产线构成的设定
NXT II 安装手册 75

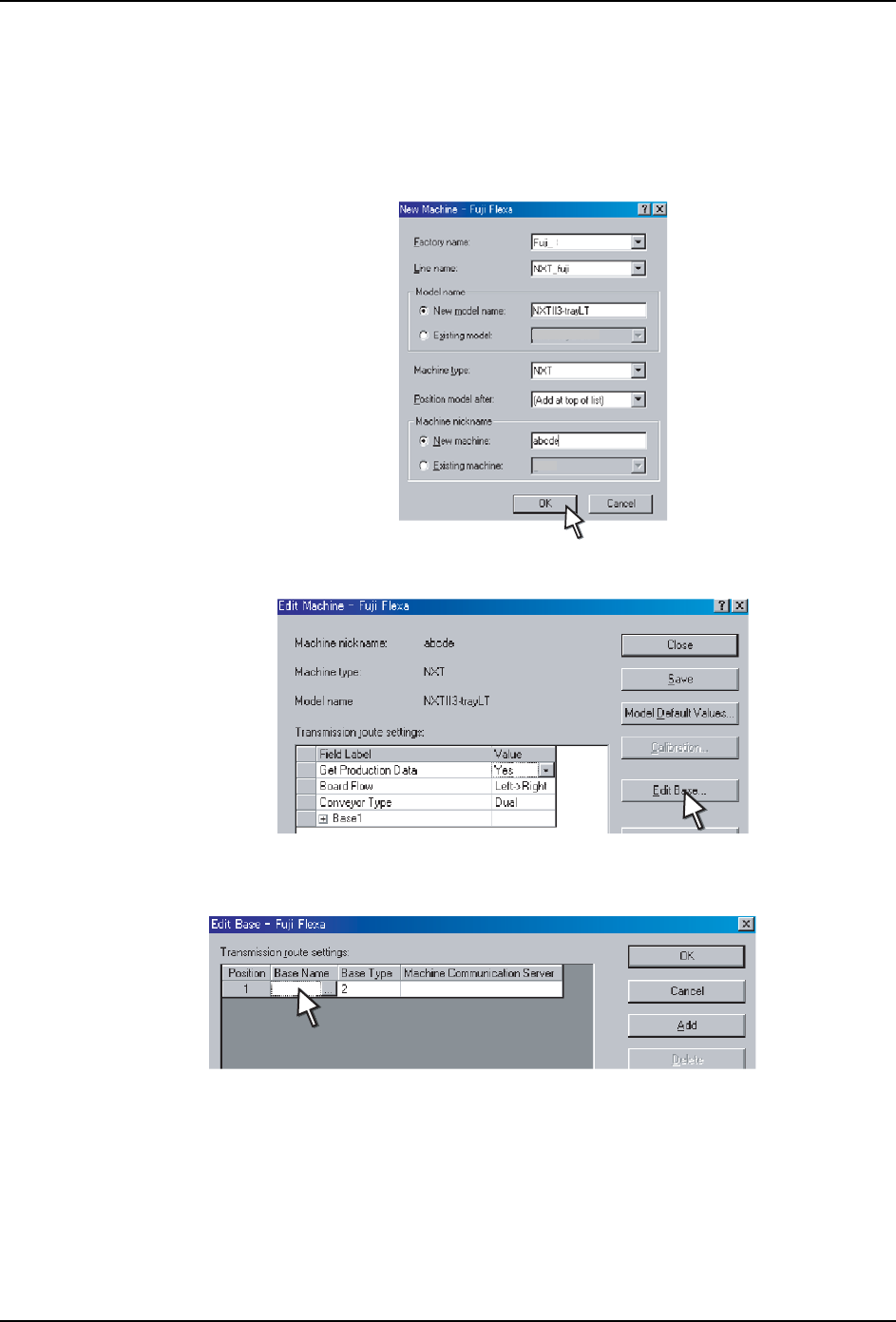

6. 请输入机器别称。该名称将被显示在 [ 传输 ] 以及 [ 打开的组：...] 区域中。如果 [ 显
示生产线信息的模型名称 ] 选项未被选中，则为了使传输成为可能，机器别称必须与任
务内的机器名称相一致。
备注 )机器别称必须是各机器的固有名称，因此不能在不同机器上使用同一个机器别名。
7. 完成机器数据输入后点击 [OK]。
8. 显示出 [ 编辑机器 ] 对话框。请单击 [ 编辑基座 ]。
9. 在 [ 编辑基座 ] 对话框中。默认情况下每台基座显示 1 行队列。请双击 [ 基座名称 ] 数
据字段。
10.显示出 [ 输入计算机名称 ] 对话框。输入第一台 NXT-2 基座的 IP 地址或者网络名称，
点击 [OK]。
备注 )点击 [ 浏览 ] 可对基座的网络设定进行浏览。
01SET-0292E
01SET-0294E
4. Fuji Flexa 生产线构成的设定 QD139-11
76 NXT II 安装手册

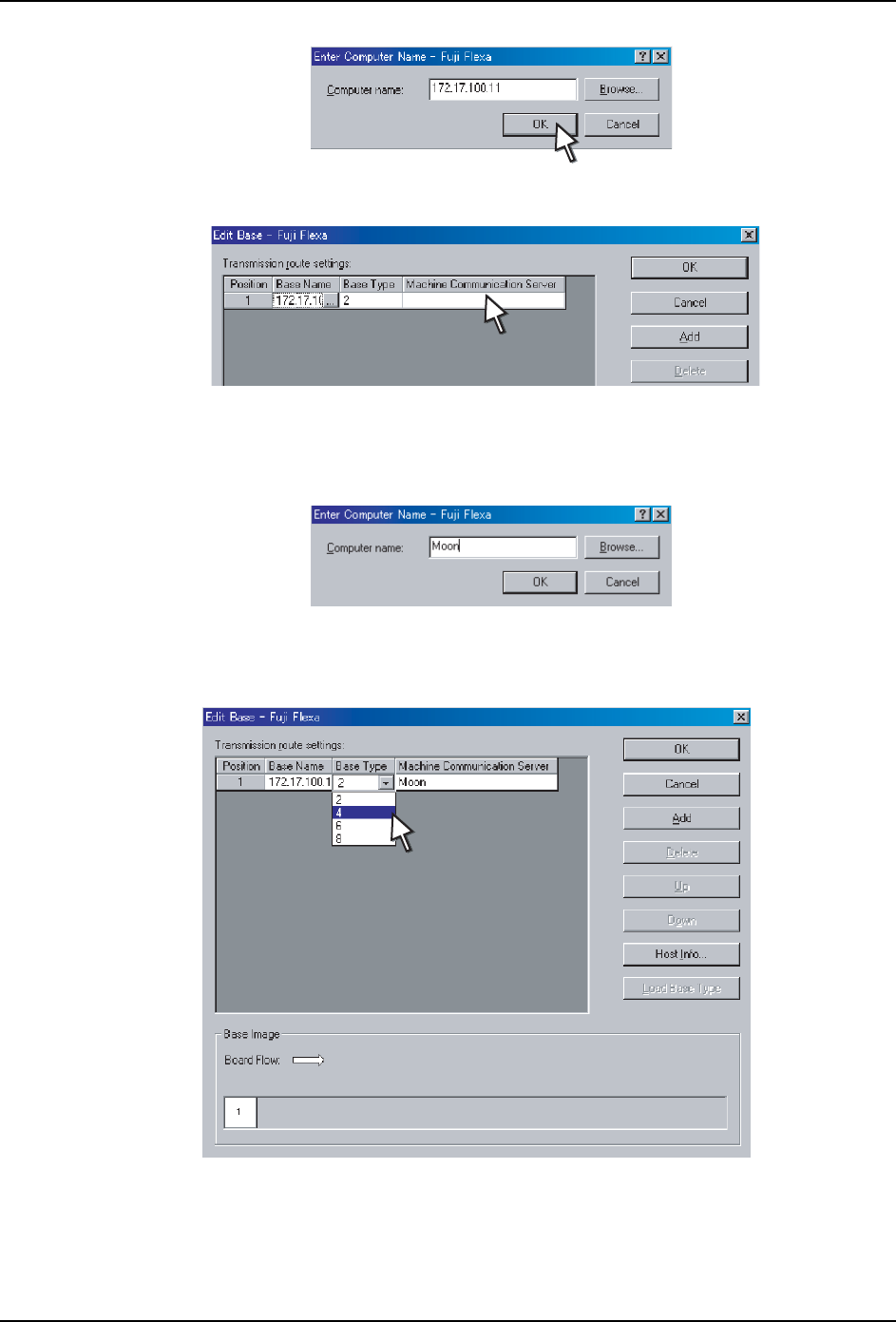

11.双击 [ 机器通信服务器 ] 的数据字段。
12.显示出 [ 输入计算机名 ] 对话框。请输入安装了用于和机器进行通信的通信服务器的计
算机的 IP 地址或者网络名称，点击 [OK]。
备注 )点击 [ 浏览 ] 可对基座的网络设定进行浏览。
13.双击 [ 基座类型 ] 的数据字段，从下拉菜单中选择基座类型。[ 基座图像 ] 组中的图片
被更新。
备注 )如果 NXT-2 机器已经连接至网络，则需在安装后接通电源并点击 [ 读取基座类型 ]。基
座类型被自动判断出来。如果安装的生产线 / 机器和实际的生产线相异，则不能使用此
指令。
14.点击 [ 添加 ]。出现新建列表。
01SET-0295E
01SET-0296E
01SET-0297E
01SET-0298E
QD139-11 4. Fuji Flexa 生产线构成的设定
NXT II 安装手册 77

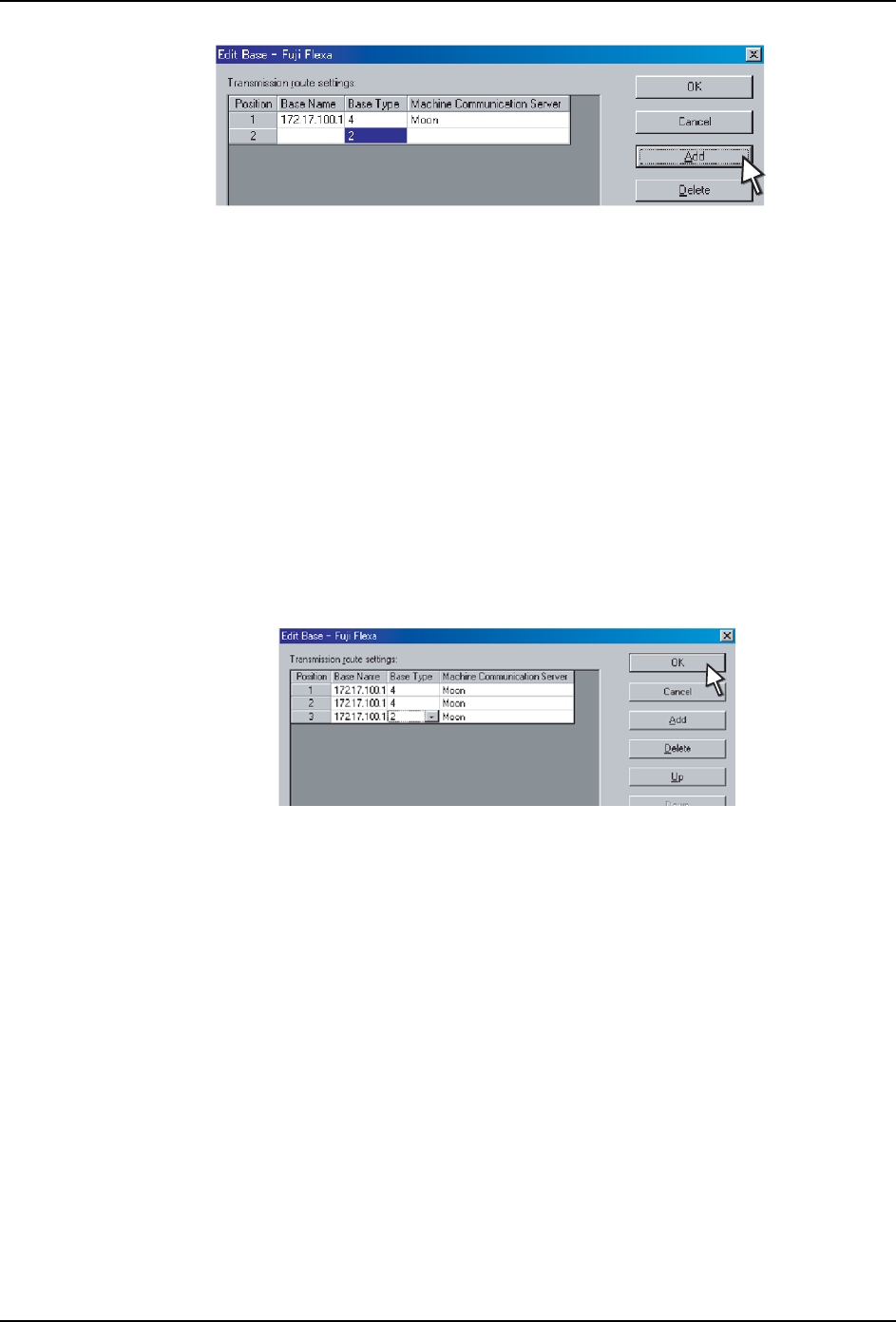

15.双击 [ 基座名称 ] 项目数据字段中的第一列。显示出 [ 输入计算机名 ] 对话框。
16.输入下一个基座的 IP 地址或网络名称，点击 [OK]。
备注 )点击 [ 浏览 ] 可对基座的网络设定进行浏览。
17.双击 [ 机器通信服务器 ] 的数据字段的第一列。显示出 [ 输入计算机名 ] 对话框。
18.输入安装了用于和机器进行通信的通信服务器的计算机的 IP 地址或者网络名称，点击
[OK]。点击 [ 浏览 ] 可对计算机的网络设定进行浏览。
19.双击 [ 基座类型 ] 项目数据字段的第一列，从下拉菜单中选择基座类型。[ 基座图像 ]
组中的图片被更新。
20.重复上述第 14 ～ 19 步操作，直至组内所有基座被添加。
备注 )使用 [ 上移 ]/[ 下移 ] 指令可以更改基座顺序。
21.点击 [OK] 键。[ 编辑机器 ] 对话框被更新，显示出新添加的基座。
22.按照需要对对话框中前 3 个选项进行设定。下表对设定内容进行了说明。
01SET-0299E
01SET-0300E
