3. 机器的安装 QD139-11 60 NXT II 安装手册 3.9 料盘单元 -LT 备注 )在料盘单元 -LT 上，在单元内有可以收存废料带箱的类型和将废料带箱置放在外的类 型。 插图表示料盘单元 -LT( 废料带箱收存型 )，料盘单元 -LT( 外置型 ) 也进行同样的 操作。 3.9.1 固定筋板的拆除 请拆除安装在料盘单元 -LT 上的固定筋板 ( 红色 )。 请保管好拆除的筋板和螺栓。移 设时需要重新使用。 30SET …
QD139-11 3. 机器的安装
NXT II 安装手册 59
8. 向右拧紧锁定旋钮。
9. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。
注意 )由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢
小心的进行调整。
10.拧紧左右的锁定杆。
11.锁定左右的脚轮。
ᡬᓣᶘ
㛮䕂
<<
1;7078D
3. 机器的安装 QD139-11
60 NXT II 安装手册
3.9 料盘单元 -LT
备注 )在料盘单元 -LT 上，在单元内有可以收存废料带箱的类型和将废料带箱置放在外的类
型。插图表示料盘单元 -LT( 废料带箱收存型 )，料盘单元 -LT( 外置型 ) 也进行同样的
操作。
3.9.1 固定筋板的拆除
请拆除安装在料盘单元 -LT 上的固定筋板 ( 红色 )。
请保管好拆除的筋板和螺栓。移设时需要重新使用。
30SET-0111a
QD139-11 3. 机器的安装
NXT II 安装手册 61

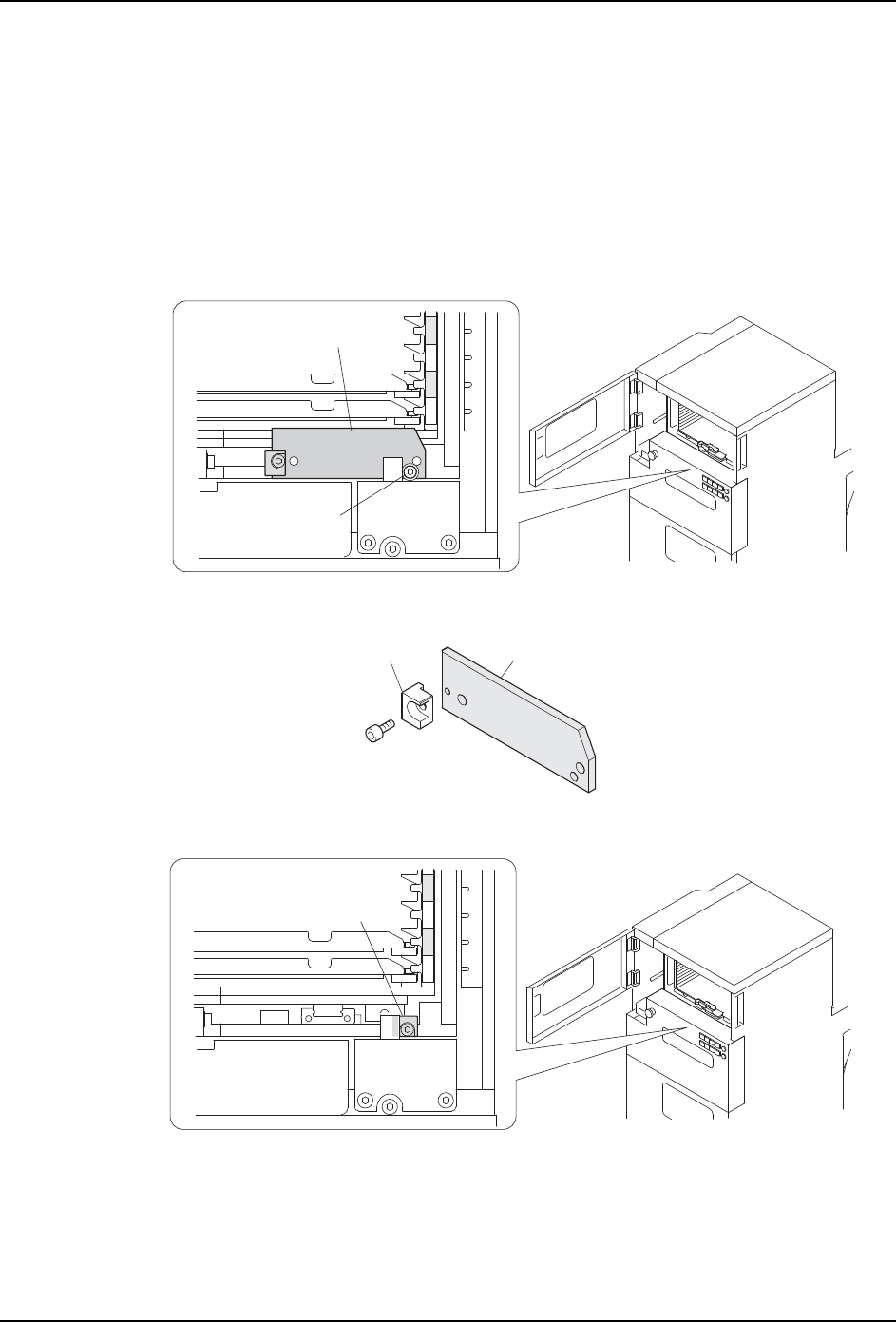

料盘箱固定筋板的拆除
在料盘单元 -LT 上安装有下记类型的料盘箱固定筋板 ( 红色 ) 时请按照以下步骤拆除。固定
筋板正面上部门、正面下部门内各自有 1 个。
1. 请把料盘单元 -LT 设定为电源 OFF 的状态。
2. 请打开正面上部门。
3. 请拆除安装螺栓、取下固定筋板。
4. 请从拆下的固定筋板上取下部件 A。
5. 请使用固定筋板上所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
6. 请确认下侧的料盘箱处于退让位置。
7. 请打开正面下部门。
ᅮㄟᵓ
6(76
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
01SET-0233S
䚼ӊA
