QD139-11 3. 机器的安装 NXT II 安装手册 63 3.9.2 高度和倾斜度的调整 该作业需要使用水平仪 （2 个） 。首先， 在从机器本体上拆下了料盘单元 -L T 的状态下，预 调整高度和倾斜度。接着，在料 盘单元 -LT 被夹紧在机器本体的状态下进行主调 整。 1. 进行安装料盘单元 -LT 的机器侧的准备。请从模组上 拆下料带元件相关的单元，变更元 件相机的位置。详细请参照 「NXT II 机械手册」的 「基本操作…
3. 机器的安装 QD139-11
62 NXT II 安装手册
8. 请拆除安装螺栓，取下固定筋板。
9. 请从拆除的固定筋板取下部件 A。
10.请使用固定筋板所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
11.请保管好拆下的筋板，在移设时候要再使用。
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
QD139-11 3. 机器的安装
NXT II 安装手册 63
3.9.2 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -LT 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -LT 被夹紧在机器本体的状态下进行主调整。
1. 进行安装料盘单元 -LT 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元
件相机的位置。详细请参照 「NXT II 机械手册」的 「基本操作」章节的 「料盘单元 -
LT 的拆除 / 安装」。
2. 逆时针拧松料盘单元 -LT 下方的左右锁定杆。
3. 旋转折叠式手柄，使料盘单元 -LT 的滚轮与模组端料站基座槽的大致高度相一致。此
时，请不要将料盘单元 -LT 插入机器本体。
䬷ᇐᢁ᷺
30SET-0112Sa
01SET-0136Sa
ᯏⴎঋݹⲺ┐䖤
ᣎਖᕅᢁ᷺
ᯏㄏะᓝⲺ″
ᯏⴎঋݹⲺ┐䖤
3. 机器的安装 QD139-11
64 NXT II 安装手册

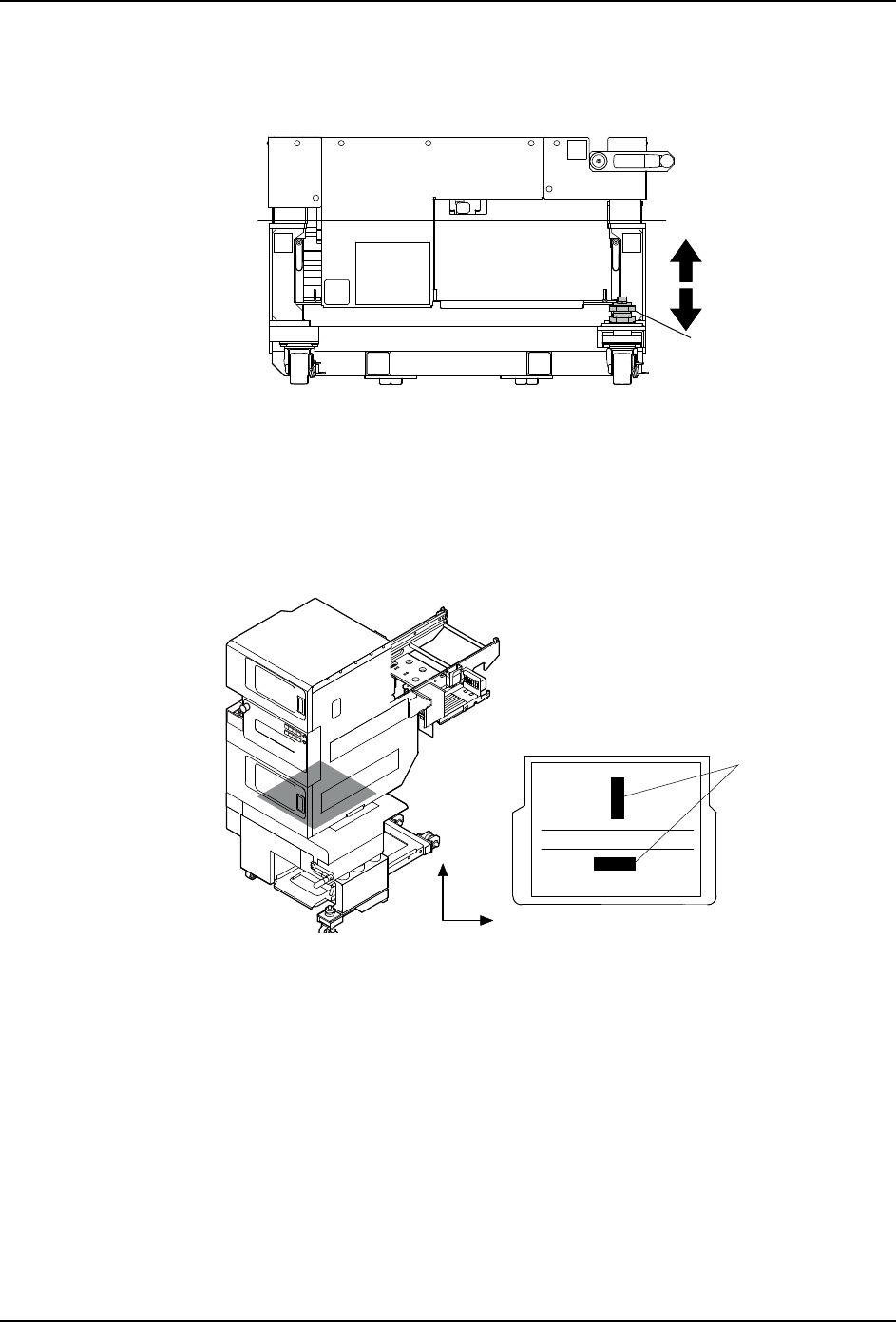

4. 向左旋松料盘单元 -LT 右下方的锁定旋钮。请旋转螺栓，大致调整出 X 轴方向的水平
度。请一边用手柄进行高度调整，一边使料盘单元 -LT 的滚轮左右与机器侧料站基座槽
的高度一致。
5. 将料盘单元 -LT 慢慢插入电源 ON 状态下的本机内部。料盘单元 -LT 完全插入后会自动
被夹紧。
6. 使用软件工具 「Equipment Check」的 「移动到水平位置」指令移动到下侧的料盘箱。
关于 Equipment Check 的操作方法，请参考 「NXT II 系统手册」的 「Equipment
Check」。
7. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
8. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
30SET-0040Sa
XX'
䈹᮪㷰ѓ
30SET-0114Sa
䰞ם
≪ᒩԠ
Y
X
