3. 机器的安装 QD139-11 62 NXT II 安装手册 8. 请拆除安装螺栓，取下固定筋板。 9. 请从拆除的固定筋板取下部件 A。 10.请使用固定筋板所带有的孔，安装部件 A。 ( 安装螺栓的紧固扭矩 :1.47 Nm) 11.请保管好拆下的筋板， 在移设时候要再使用。 6(76 ᅮㄟᵓ ᅝ㺙㶎ᷧ 01SET -0232S ᅮㄟᵓ 䚼ӊ A 6(76 ᅮㄟᵓ ᅝ㺙㶎ᷧ
QD139-11 3. 机器的安装
NXT II 安装手册 61
料盘箱固定筋板的拆除
在料盘单元 -LT 上安装有下记类型的料盘箱固定筋板 ( 红色 ) 时请按照以下步骤拆除。固定
筋板正面上部门、正面下部门内各自有 1 个。
1. 请把料盘单元 -LT 设定为电源 OFF 的状态。
2. 请打开正面上部门。
3. 请拆除安装螺栓、取下固定筋板。
4. 请从拆下的固定筋板上取下部件 A。
5. 请使用固定筋板上所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
6. 请确认下侧的料盘箱处于退让位置。
7. 请打开正面下部门。
ᅮㄟᵓ
6(76
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
01SET-0233S
䚼ӊA
3. 机器的安装 QD139-11
62 NXT II 安装手册

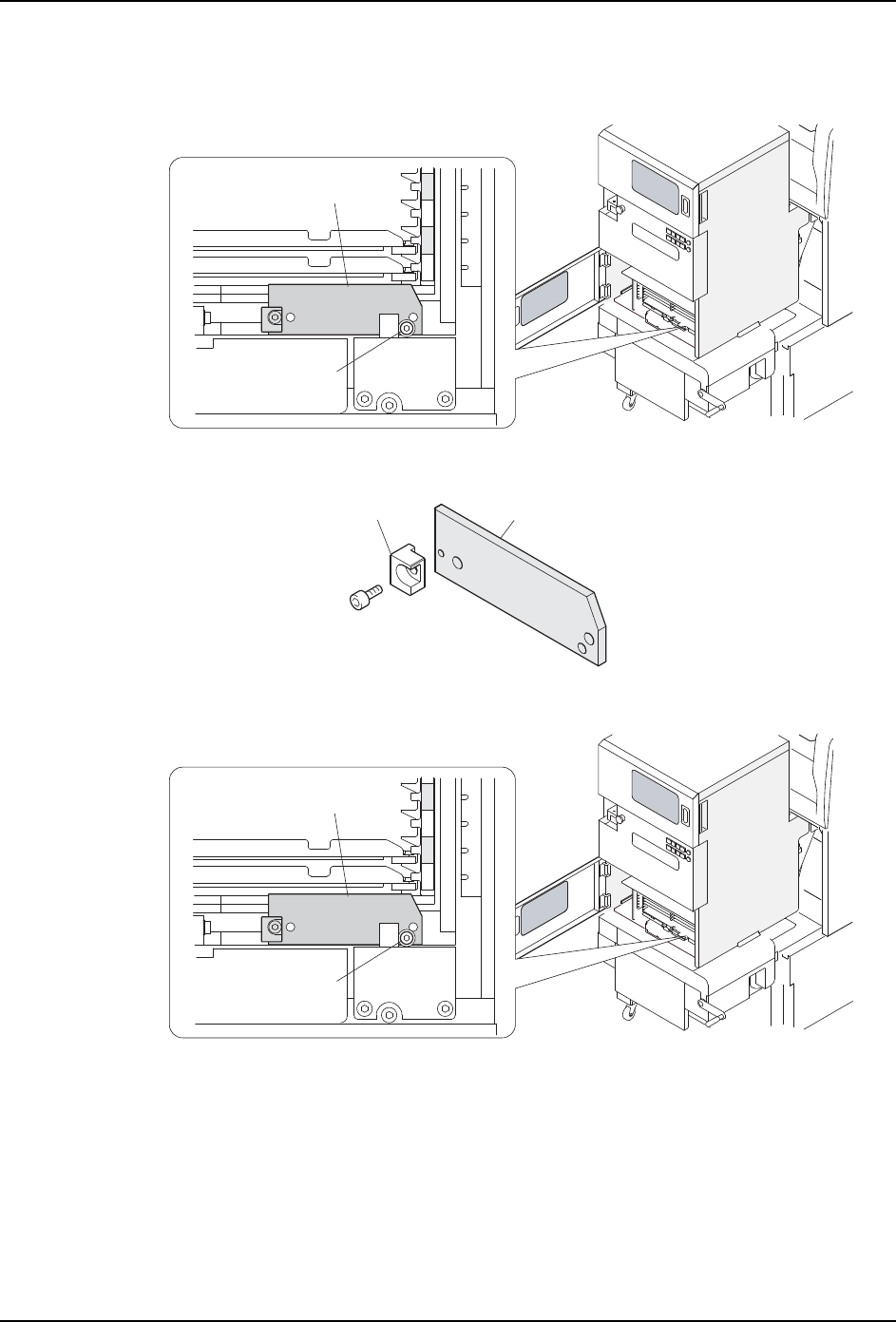

8. 请拆除安装螺栓，取下固定筋板。
9. 请从拆除的固定筋板取下部件 A。
10.请使用固定筋板所带有的孔，安装部件 A。( 安装螺栓的紧固扭矩 :1.47 Nm)
11.请保管好拆下的筋板，在移设时候要再使用。
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
01SET-0232S
ᅮㄟᵓ
䚼ӊA
6(76
ᅮㄟᵓ
ᅝ㺙㶎ᷧ
QD139-11 3. 机器的安装
NXT II 安装手册 63
3.9.2 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -LT 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -LT 被夹紧在机器本体的状态下进行主调整。
1. 进行安装料盘单元 -LT 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元
件相机的位置。详细请参照 「NXT II 机械手册」的 「基本操作」章节的 「料盘单元 -
LT 的拆除 / 安装」。

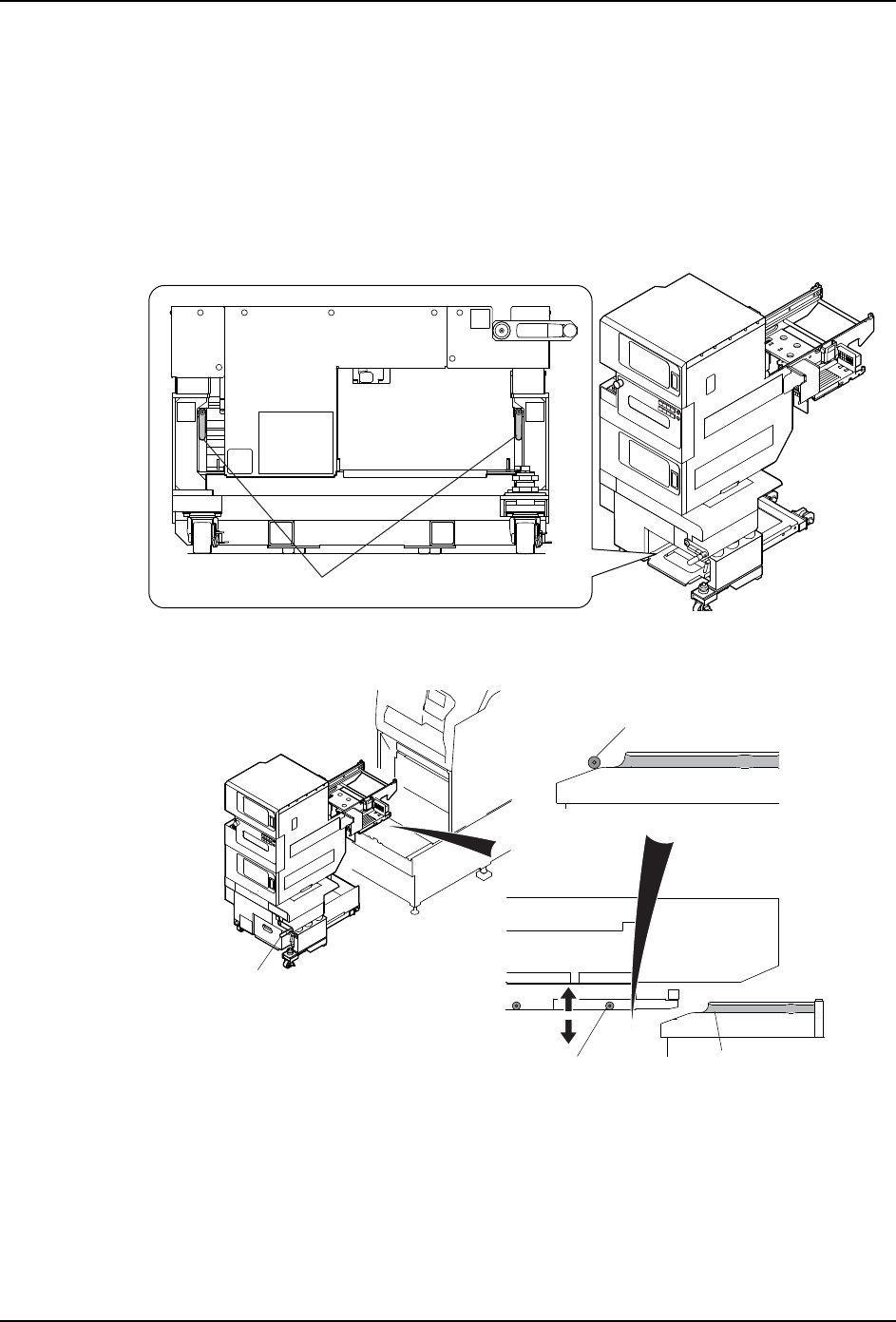

2. 逆时针拧松料盘单元 -LT 下方的左右锁定杆。
3. 旋转折叠式手柄，使料盘单元 -LT 的滚轮与模组端料站基座槽的大致高度相一致。此
时，请不要将料盘单元 -LT 插入机器本体。
䬷ᇐᢁ᷺
30SET-0112Sa
01SET-0136Sa
ᯏⴎঋݹⲺ┐䖤
ᣎਖᕅᢁ᷺
ᯏㄏะᓝⲺ″
ᯏⴎঋݹⲺ┐䖤
