关于前道工序侧 (CNM 1) 的连锁
关于后道工序侧 (CNM 2) 的连锁 ol
连锁有效范围 4M-2 基座 : 模组 1, 2
2M-2 基座 : 模组 1, 2
连锁条件
(NXT-2 →前道工序侧机器 )
针号码 :CNM1-5A, 5B
条件 : 将相应模组拉出一半，打开正面盖板
信号的动作 : 正常时候 ON
连锁条件
( 前道工序侧机器→ NXT-2)
针号码 :CNM1-1C, 1D
条件 : 前道工序侧机器的安全盖板打开等，可以将手
伸入到模组内部的条件
信号的动作 : 正常时候 ON
接插头型式 *4 接插头型式 :55836-2070(MOLEX)
针型式 :56118-8228(MOLEX)
接插头设置地方 前道工序电路板搬运接口筋板
连锁有效范围 4M-2 基座 : 模组 3, 4
2M-2 基座 : 模组 1, 2
连锁条件
(NXT-2 →后道工序侧机器 )
针号码 :CNM2-5A, 5B
条件 : 将相应模组拉出一半，打开正面盖板
信号的动作 : 正常时候 ON
连锁条件
( 后道工序侧机器→ NXT-2)
针号码 :CNM2-1C, 1D
条件 : 后道工序侧机器的安全盖板打开等，可以将
手伸入到模组内部的条件
信号的动作 : 正常时候 ON
接插头型式 *4 接插头型式 :55836-2070(MOLEX)
针型式 :56118-8228(MOLEX)
接插头设置地方 后道工序电路板搬运接口筋板
QD139-11 3. 机器的安装
NXT II 安装手册 57
3.8 料盘单元 -L
在新安装料盘单元 -L 或者移置到别的地方时，请调整料盘单元 -L 的高度和倾斜度。只要调
整了一次，在安装 / 拆除到同样的地方时就不需要重新调整。
3.8.1 高度和倾斜度的调整
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -L 的状态下，预
调整高度和倾斜度。接着，在料盘单元 -L 被夹紧在机器本体的状态下进行主调整。

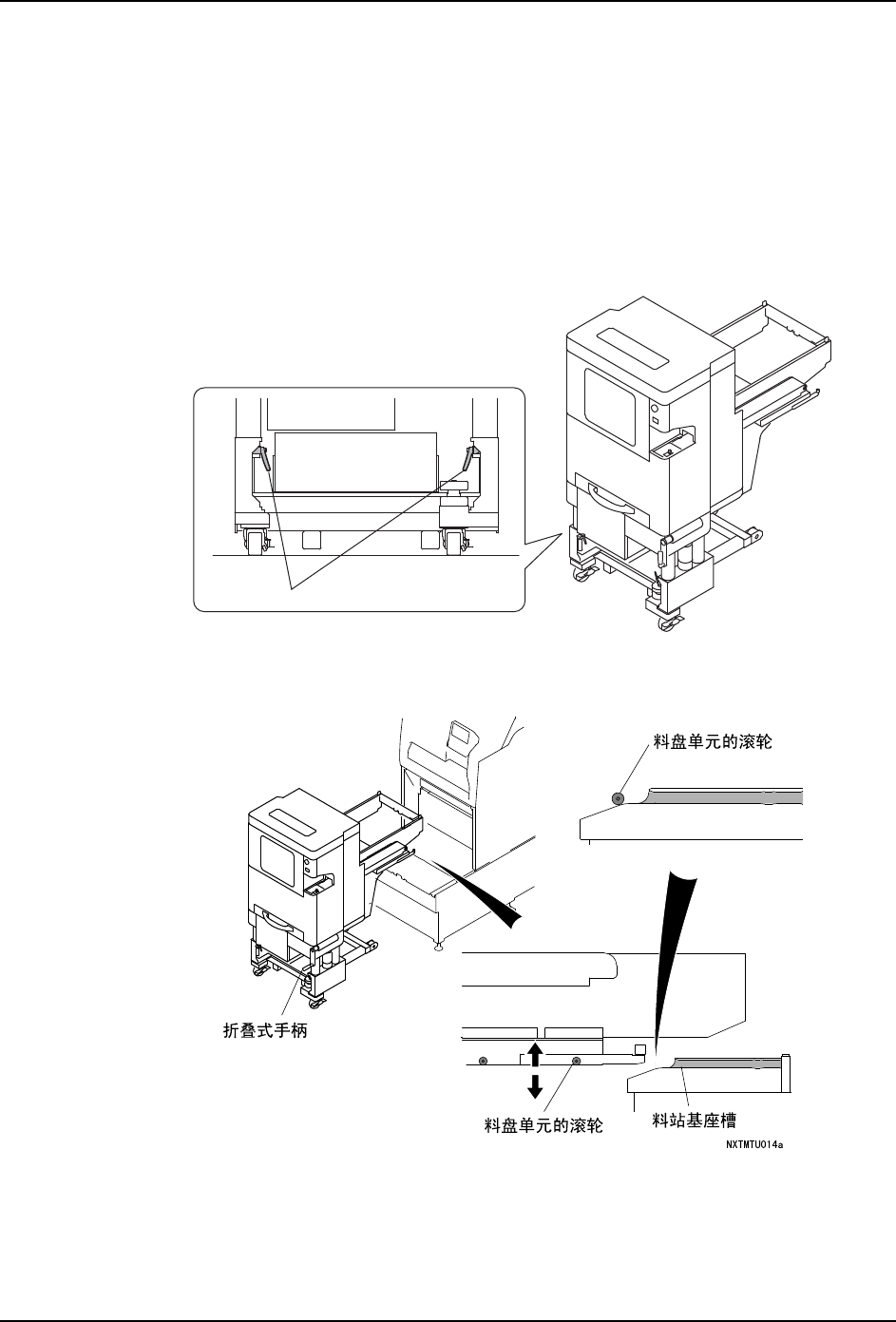

1. 逆时针拧松料盘单元 -L 下方的左右锁定杆。
2. 旋转折叠式手柄，使料盘单元 -L 的滚轮与模组端料站基座槽的大致高度相一致。此时，
请不要将料盘单元 -L 插入机器本体。
䫕ᅮᴚ
1;7078
3. 机器的安装 QD139-11
58 NXT II 安装手册
3. 将水平仪 （2 个）安装在料盘单元 -L 内的塔部下方的板上。
4. 向左旋松料盘单元 -L 右下方的锁定旋钮。一边看着水平仪一边转动调整旋钮，大致调
整出 X 轴方向的水平度。
5. 进行安装料盘单元 -L 的机器侧的准备。请从模组上拆下料带元件相关的单元，变更元
件相机的位置。详细请参照 「NXT II 机械手册」的 「基本操作」「料盘单元 -L 的拆除
/ 安装」。
6. 将料盘单元 -L 慢慢插入 POWER ON 状态的本机内部。料盘单元 -L 完全插入后会自动被
夹紧。
7. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
䮼ջ
∈ᑇҾ
<
;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
