Installationsanleitung / Installation Manual SIPLACE SWS Software 3.0
Ausgabe 12/2014 Edition
31
3

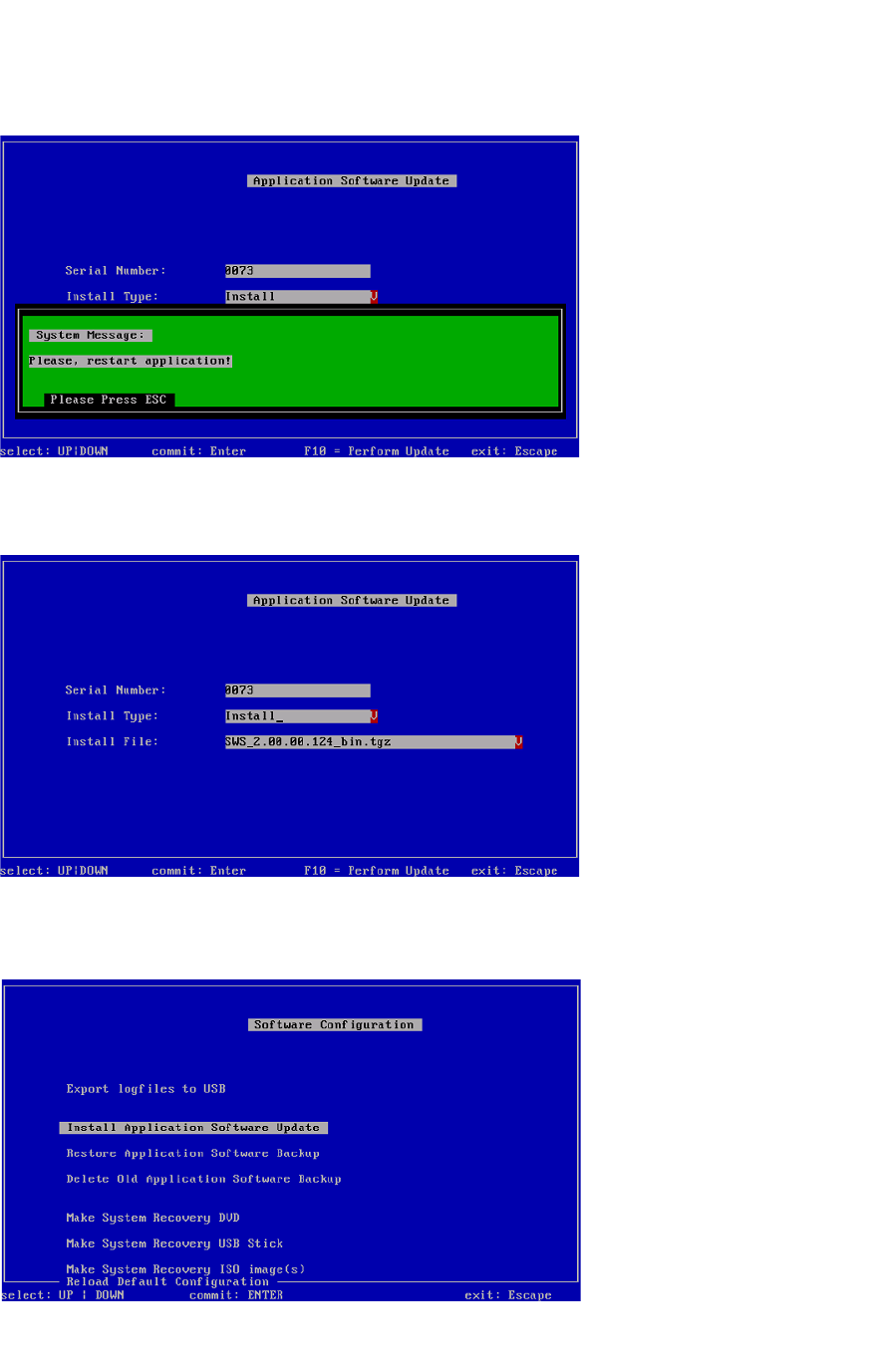

Abb. 38 Neustart der Anwendung
Drücken Sie ESC.
3
Abb. 39 Menü der Software-Anwendung
Drücken Sie ESC.
3
Abb. 40 Menü der Software Configuration
Drücken Sie ESC.
Installationsanleitung / Installation Manual SIPLACE SWS Software 3.0
Ausgabe 12/2014 Edition
32
3

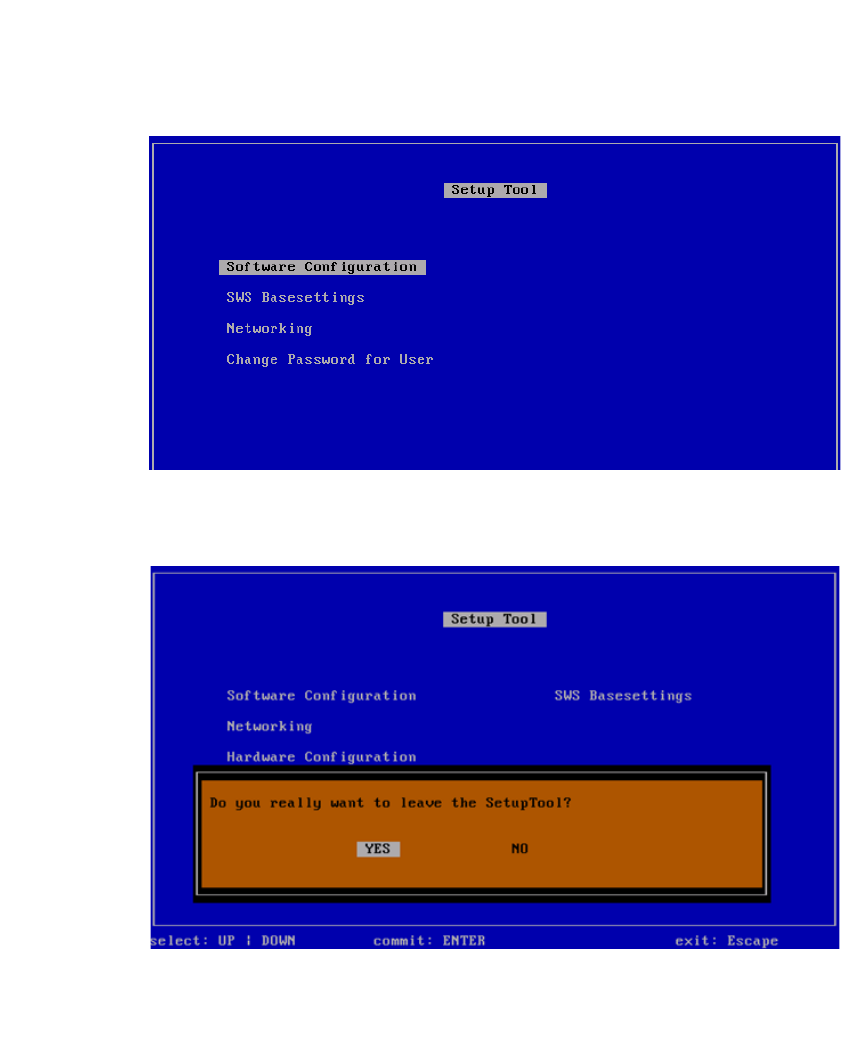

Abb. 41 Menü des Setup Tools
Drücken Sie ESC.
3
Abb. 42 Meldung: Verlassen des Setup Tools
Bestätigen Sie YES mit Enter.
Führen Sie den Neustart der Anwendung durch. Siehe “Neustart der Anwendung” auf Seite 53.
Installationsanleitung / Installation Manual SIPLACE SWS Software 3.0
Ausgabe 12/2014 Edition
33
3.2 Installation mit Netzwerkkonfiguration und Stellplatz-Zuweisung
Führen Sie die Installation mit der Netzwerkkonfiguration zur SIPLACE Maschine sowie der
Zuordnung der Stellplatz-Nummer durch. 3
3.2.1 Allgemeines
3

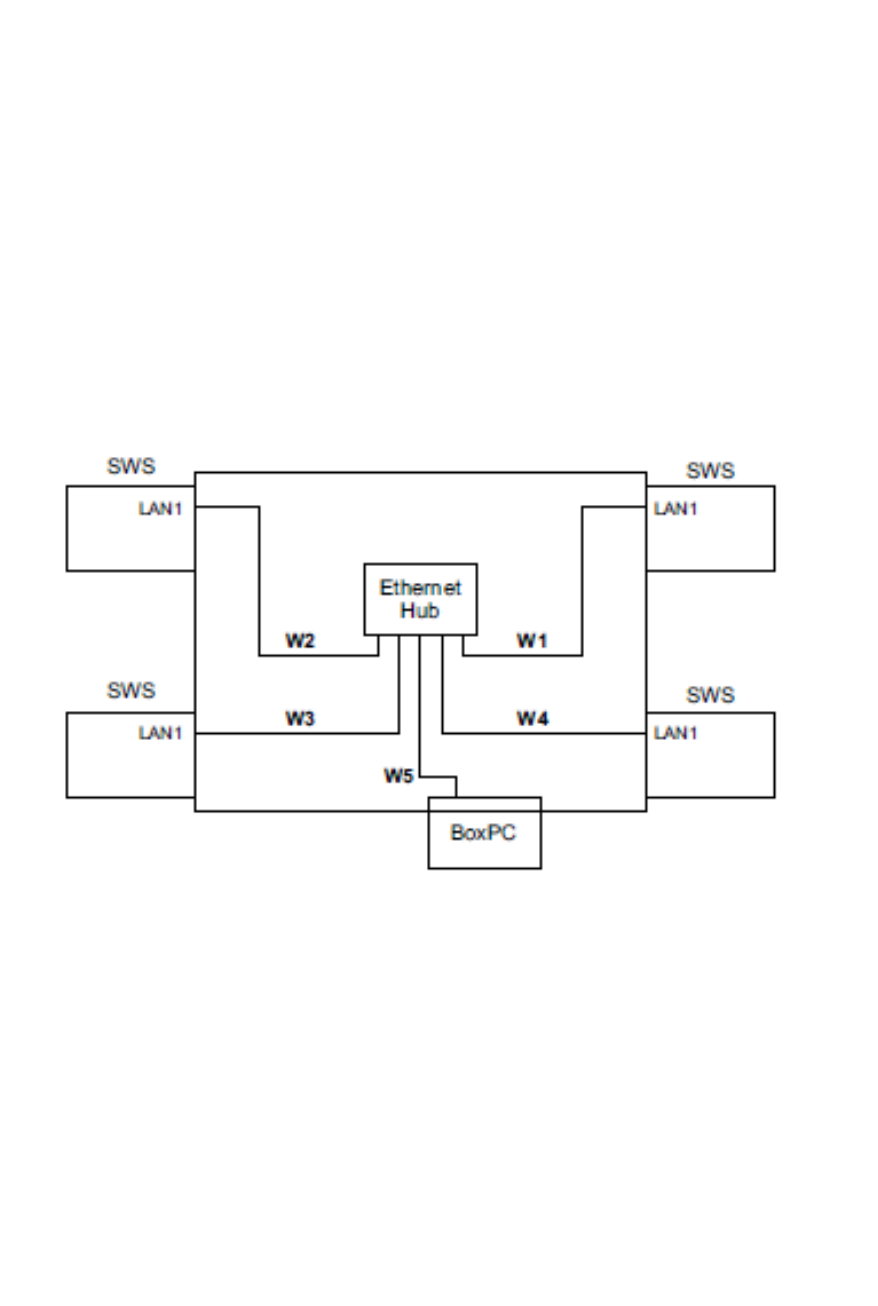

Abb. 43 Netzwerk-Übersicht und IP Adressen SWS zur Station
Feste IP-Adressen der SWS-Module korrespondieren mit dem jeweiligen Stellplatz des SIPLACE
Automaten. 3
– Stellplatz 1 – IP-Adresse 192.168.255.241
– Stellplatz 2 – IP-Adresse 192.168.255.242
– Stellplatz 3 – IP-Adresse 192.168.255.243
– Stellplatz 4 – IP-Adresse 192.168.255.244
Die Nummer des Stellplatzes ist als Aufkleber an der jeweiligen Haube des SIPLACE Automaten
zu erkennen. 3
Der Steckplatz für LAN1 befindet oben. 3
