Installationsanleitung / Installation Manual SIPLACE SWS Software 3.0
Ausgabe 12/2014 Edition
33
3.2 Installation mit Netzwerkkonfiguration und Stellplatz-Zuweisung
Führen Sie die Installation mit der Netzwerkkonfiguration zur SIPLACE Maschine sowie der
Zuordnung der Stellplatz-Nummer durch. 3
3.2.1 Allgemeines
3
Abb. 43 Netzwerk-Übersicht und IP Adressen SWS zur Station
Feste IP-Adressen der SWS-Module korrespondieren mit dem jeweiligen Stellplatz des SIPLACE
Automaten. 3
– Stellplatz 1 – IP-Adresse 192.168.255.241
– Stellplatz 2 – IP-Adresse 192.168.255.242
– Stellplatz 3 – IP-Adresse 192.168.255.243
– Stellplatz 4 – IP-Adresse 192.168.255.244
Die Nummer des Stellplatzes ist als Aufkleber an der jeweiligen Haube des SIPLACE Automaten
zu erkennen. 3
Der Steckplatz für LAN1 befindet oben. 3
Installationsanleitung / Installation Manual SIPLACE SWS Software 3.0
Ausgabe 12/2014 Edition
34
3.2.2 Installation
Um zum Startfenster zu gelangen, drücken Sie eine beliebige Taste.
3

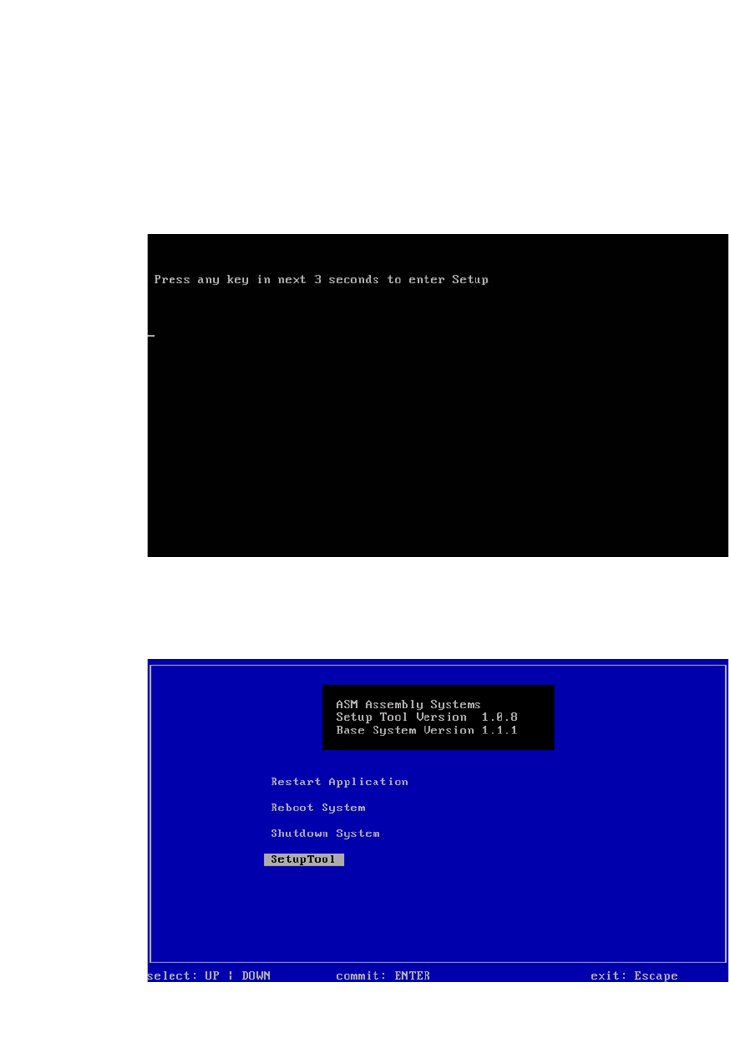

Abb. 44 Beliebige Taste drücken, um zum Startfenster zu gelangen
Navigieren Sie mit den Pfeiltasten zu Setup Tool.
3
Abb. 45 Startfenster
Bestätigen Sie SetupTool mit Enter.
Installationsanleitung / Installation Manual SIPLACE SWS Software 3.0
Ausgabe 12/2014 Edition
35
3
Abb. 46 Eingabe capwd
Halten Sie die Tasten CTRL + SHIFT gedrückt und geben Sie Folgendes ein: capwd
3
Abb. 47 Eingabe Passwort
Geben Sie Ihr Passwort ein.
Bestätigen Sie mit Enter.
