NPM-D LNB 3.5 实际信息表示 EJM1DC-MB-03L-00 Page 3-27 3 显示供料器、吸头、吸嘴交换器。 4 将相应的供料器、 吸嘴、 吸嘴交换器放 大。 5 显示整个供料器、吸头、吸嘴交换器。 显示相应之处 说明 a) 供料器的情况 相应供料器的颜色会变化，然后往前 移动。 b) 吸嘴的情况 吸头的影象将被放大，相应吸嘴的颜 色会变 化，然后往前移动。 c) 吸嘴交换器的情况 吸嘴交换器的影象 将被放大，相应…
NPM-D
LNB
3.5
实际信息表示
Page 3-26 EJM1DC-MB-03L-00

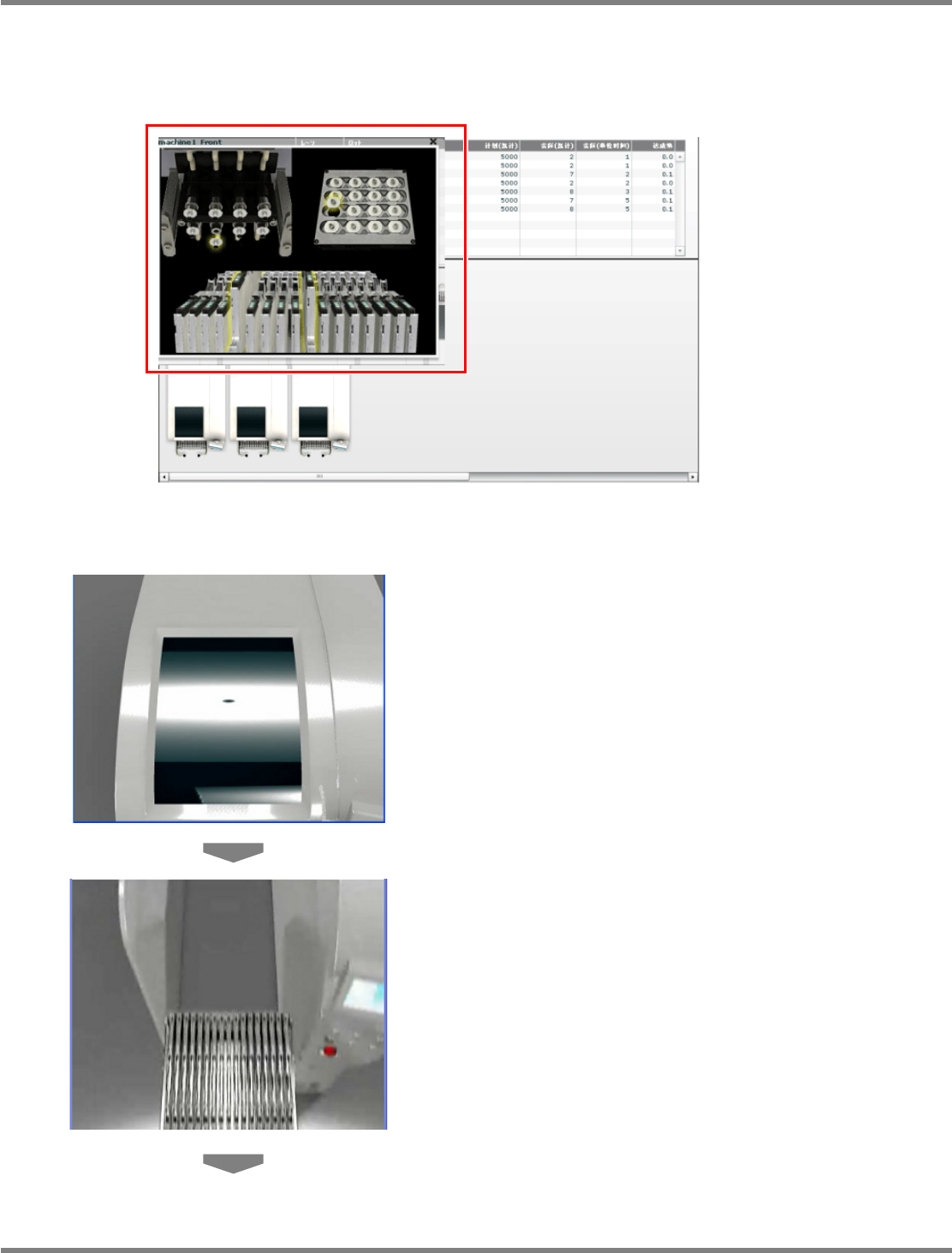

影象放大功能
在生产线上发生错误或警告时，将相应机器的相应部分
(
供料器、吸嘴、吸嘴交换器
)
的影象放大。
关于影象放大画面的迁移，请阅读此后的解说。
① 错误及警告的对象为供料器台车的情况
1
盖打开。
2
供料器台车往后移动。
3-4004
NPM-D
LNB
3.5
实际信息表示
EJM1DC-MB-03L-00 Page 3-27

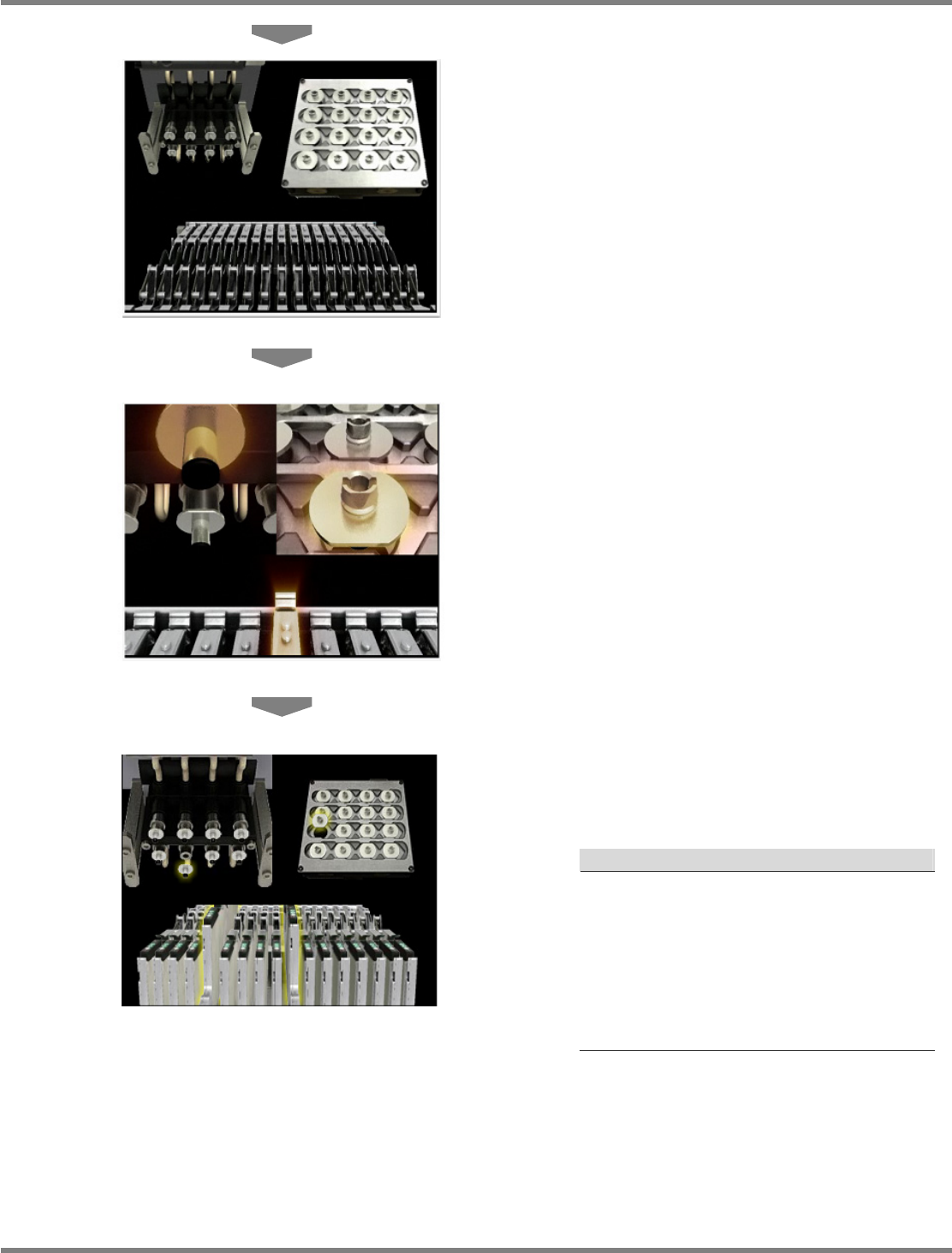

3
显示供料器、吸头、吸嘴交换器。
4
将相应的供料器、吸嘴、吸嘴交换器放
大。
5
显示整个供料器、吸头、吸嘴交换器。
显示相应之处
说明
a)
供料器的情况
相应供料器的颜色会变化，然后往前移动。
b)
吸嘴的情况
吸头的影象将被放大，相应吸嘴的颜色会变
化，然后往前移动。
c)
吸嘴交换器的情况
吸嘴交换器的影象将被放大，相应吸嘴的颜
色会变化，然后往前移动。
NPM-D
LNB
3.5
实际信息表示
Page 3-28 EJM1DC-MB-03L-00

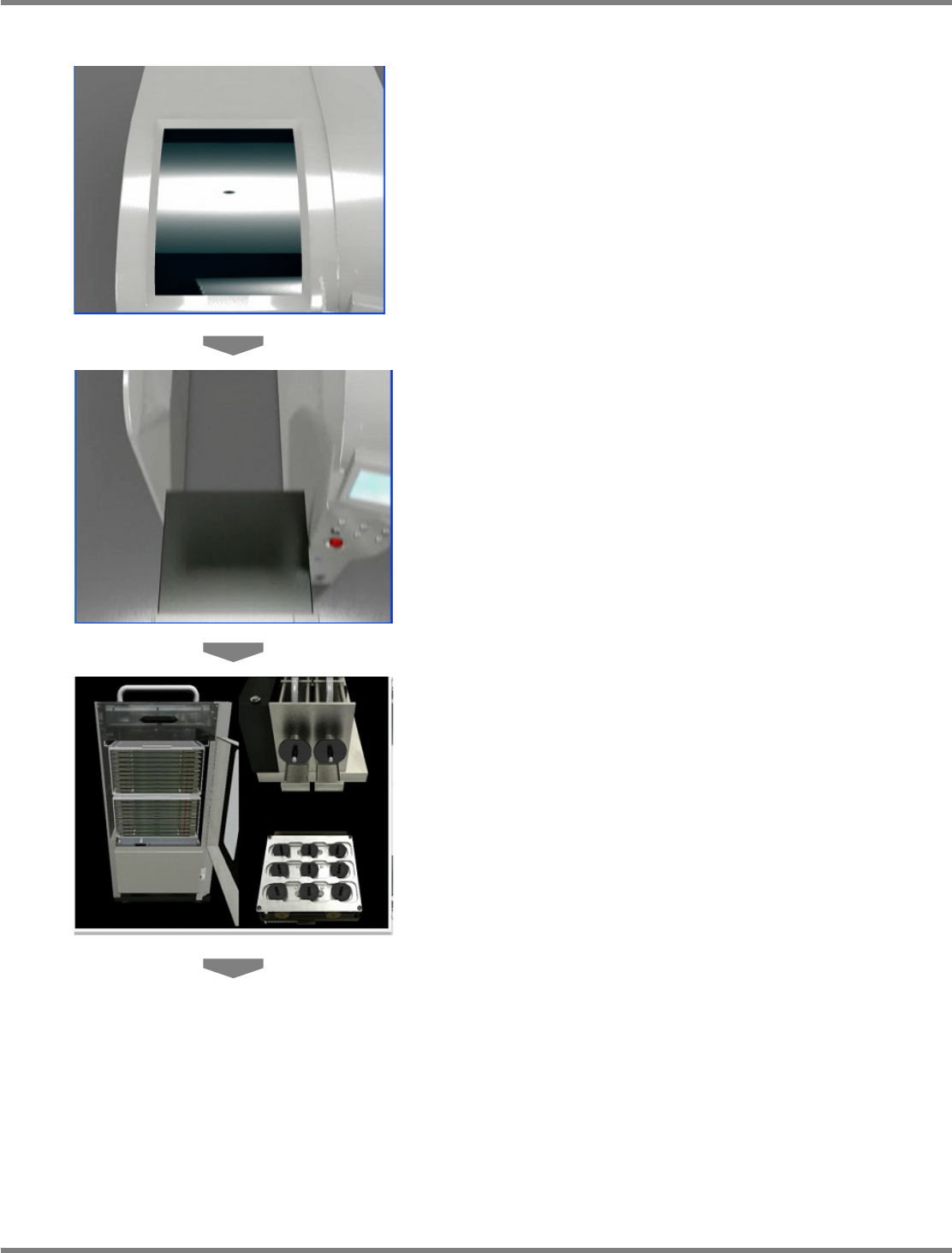

② 错误及警告的对象为托盘台车的情况
1
盖打开。
2
托盘台车往后移动。
3
显示托盘、吸头、吸嘴交换器。
