NPM-D LNB 3.5 实际信息表示 EJM1DC-MB-03L-00 Page 3-45 A) 主画面 主画面的构成因是否存在检查头而会 有所不同。 存在检查头时 不存在检查头时 3-4028 1 2 4 3 5 3-4029 1 2 4 3 5
NPM-D
LNB
3.5
实际信息表示
Page 3-44 EJM1DC-MB-03L-00
3.5.3
品质信息查看器
∗
如需使用这项品质信息查看器，需要客户事先准备。
详细内容，请参照
“ 2.6
安装品质信息查看器
”
。
1
从菜单中选择
‘
实绩信息显示
’
的
‘
品质
信息查看器
’
。
•
将在其他窗口上显示品质信息查看器。关于显
示内容、操作，请参照下一页之后的解说。
3-1001
1
3-4028
NPM-D
LNB
3.5
实际信息表示
EJM1DC-MB-03L-00 Page 3-45

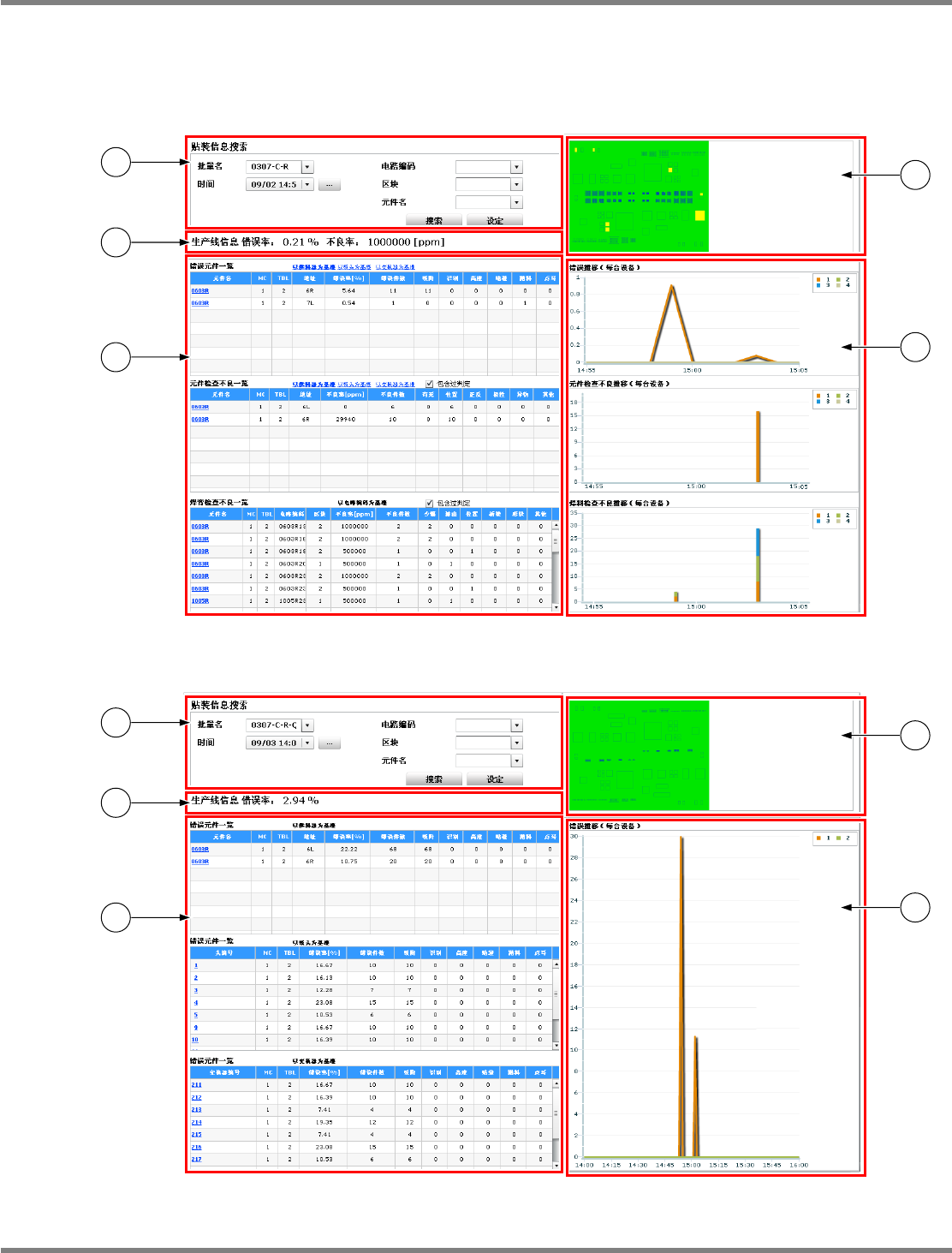

A)
主画面
主画面的构成因是否存在检查头而会有所不同。
存在检查头时
不存在检查头时
3-4028
1
2
4
3
5
3-4029
1
2
4
3
5
NPM-D
LNB
3.5
实际信息表示
Page 3-46 EJM1DC-MB-03L-00
① 品质信息搜索
能够指定搜索条件后搜索品质信息。将会在画面上显示搜索结果。
初期启动之际，显示目前生产中的信息。如果目前生产中的信息属于多个信息，将会以名称进行分
类，并显示第一个信息。
‘
批量名
’ / ‘
时间
’ / ‘
电路编码
’ / ‘
区块
’ / ‘
元件名
’ :
请从下拉菜单中选择搜索条件。还能够选择多个条件。
但是，不能只指定区块这一搜索条件来执行搜索。请务必指定电路编码或元件名后执行搜索。
至作业当天为止的前一周所生产的全部信息都将会设定到
‘
批量名
’
、
‘
时间
’
、
‘
电路编码
’
、
‘
区块
’
、
‘
元
件名
’
的下拉组合框中。
按
‘
时间
’
旁边的
[
･･･
]
，能够通过日历选择搜索期间。
[
搜索
] :
点击，即会以所指定的搜索条件进行搜索。
[
设定
] :
点击，即会显示设定画面。请参阅后述的
E)
设定画面。
② 生产线信息
‘
错误率
’ :
所显示批量、期间内的错误率
(
全部的错误次数
/
全部的吸附试行次数
)
。
‘
不良率
’ :
检查结果的不良率。计算方法请参照设定画面。
(
只有在存在检查头的情形下，显示
‘
不良率
’
。
)
③ 基板示意图
显示基板和贴装元件的示意图。
蓝色绘图
:
发生错误元件的预计贴装部位
红色绘图
:
在元件检查下，被判定为不良元件的预计贴装部位
黄色绘图
:
在焊料检查下，被判定为不良元件的预计贴装部位
另外，从鼠标单击右键菜单中选择
‘
扩大显示
’
，将会在其他窗口上显示基板示意图的扩大图。
④ 错误
/
不良一览表
存在检查头时
‘
错误元件一览
’ / ‘
元件检查不良一览
’ / ‘
焊膏检查不良一览
’
显示各个项目的一览表。所显示项目的详细内容，请参照后述的记载。
在某一个一览表中选择了一行
(
元件
)
时，其他两个表中的关连行的背景会发生变化。
在各表上，从鼠标单击右键菜单中选择
‘HTML
保存
’
、
‘
文件保存
’
、
‘
剪贴板
’
中的某一项，即能够以
相应的形式保存数据。
不存在检查头时
‘
错误元件一览
’ (‘
以供料器为基准
’ / ‘
以吸头为基准
’ / ‘
以交换器为基准
’)
按照各个显示方式显示错误元件的一览表。所显示项目的详细内容，请参照后述的记载。
在某一个一览表中选择了一行
(
元件
)
时，将会扩大显示这个一览表。
在各表上，从鼠标单击右键菜单中选择
‘HTML
保存
’
、
‘
文件保存
’
、
‘
剪贴板
’
中的某一项，即能够以
相应的形式保存数据。
