NPM-D 安全注意事项 Page S-36 EJM1DC-SF-02N-00 关于连结时的停止规格 在如上图所示连结 NPM-D 的状态下， 中央部的 NPM-D B 的安全装置动作时的左右两侧 NPM-D A 以及 NPM-D C 的停止规格如下表所示。 NPM-D A NPM-D B NPM-D C 紧急停止开关处于 ON 时 × ( ∗ ) 主电源开关处于 OFF 时 × ( ∗ ) 拆卸供料器盖时 × ( ∗ ) …
NPM-D
安全注意事项
EJM1DC-SF-02N-00 Page S-35

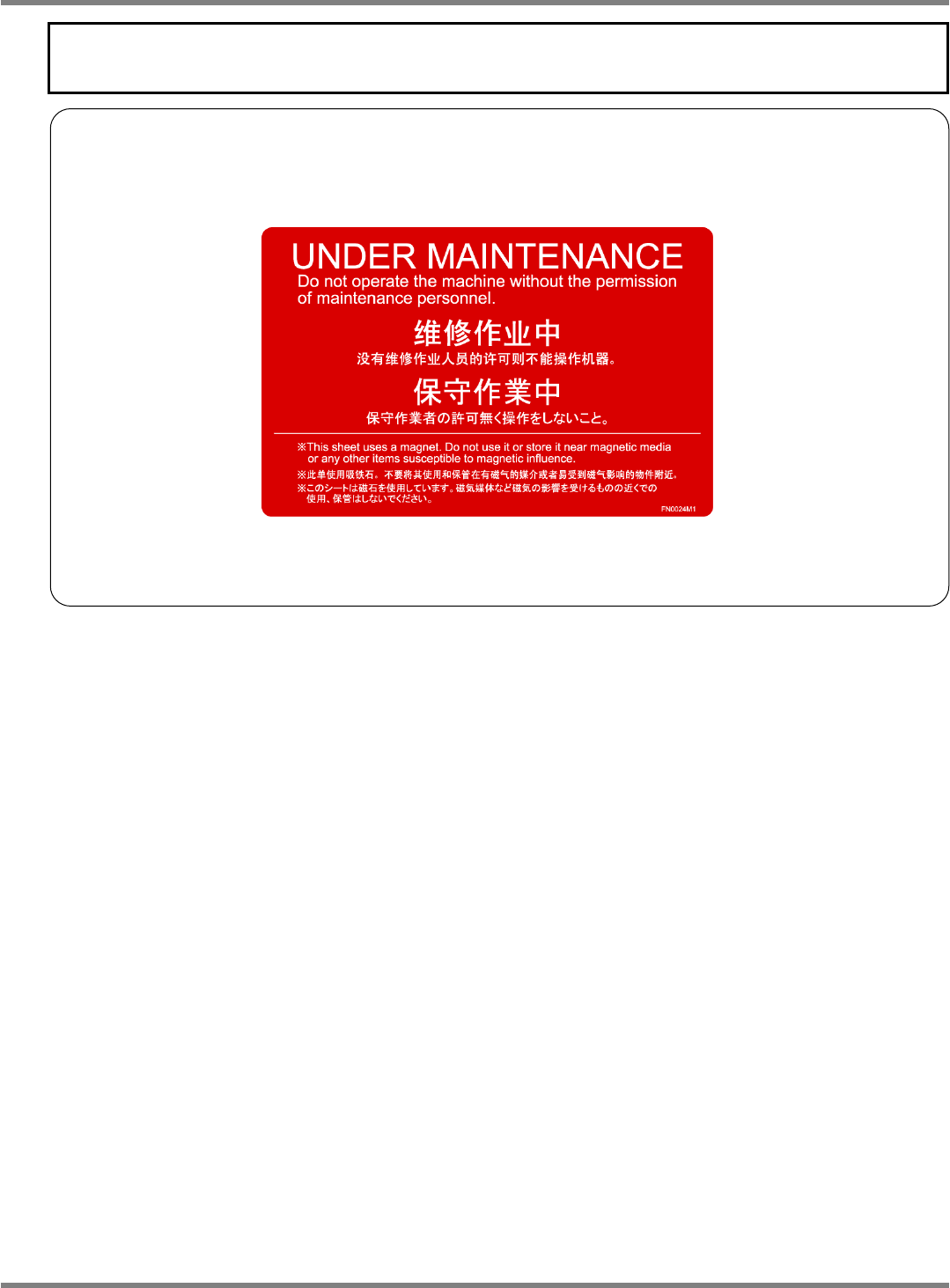

关于维修作业时使用的注意单
在进行维修作业之前，请在操作面板附近的容易看到的地方上贴好附属的注意单
(
下图
)
，确保安全。
尤其当两个人以上一起进行维修作业时，为了确保安全请务必使用此注意单的同时，并互相说一声之后
再进行作业。
此注意单使用吸铁石。不要将其使用和保管在有磁气的媒介或者易受到磁气影响的物件附近。
NPM-D
安全注意事项
Page S-36 EJM1DC-SF-02N-00
关于连结时的停止规格
在如上图所示连结
NPM-D
的状态下，中央部的
NPM-D B
的安全装置动作时的左右两侧
NPM-D A
以及
NPM-D C
的停止规格如下表所示。
NPM-D A NPM-D B NPM-D C
紧急停止开关处于
ON
时
×
(
∗
)
主电源开关处于
OFF
时
×
(
∗
)
拆卸供料器盖时
×
(
∗
)
×
内部开口部传感器
(
左侧
)
处于
ON
时
内部开口部传感器
(
右侧
)
处于
ON
时
×
主体盖开放时
吸着开口部传感器处于
ON
时
拆卸整体交换台车时
STOP
开关处于
ON
时
此外，
LNB
传送带
(
选购件
)
、
HUB
传送带
(
选购件
)
、传送带
R (
选购件
)
、传送带
L (
选购件
)
的
外部开口部传感器
、
处于
ON
时，或者盖
、
打开时的
NPM-D A
、
NPM-D B
、
NPM-D C
的
停止规格如下表所示。
LNB
传送带，传送带
L
NPM-D
A
NPM-D
B
NPM-D
C
HUB
传送带，传送带
R
外部开口部传感器
处于
ON
时，
或者盖
打开时
×
外部开口部传感器
处于
OFF
时，或
者盖
关闭时
外部开口部传感器
处于
OFF
时，
或者盖
关闭时
×
外部开口部传感器
处于
ON
时，或
者盖
打开时
∗
在主电源处于
OFF
、且紧急停止开关处于
ON
或在取下了供料器盖的状态下，启动 XY 之际会显
示伺服关闭错误。如果显示了这个错误，请解除紧急停止开关，或安装上供料器的盖。
: 可动作
× : 不能动作
主电源开关
紧急停止开关
STOP 开关
吸着开口部传感器
主体盖
供料器盖
NPM-D
A
NPM-D
B
NPM-D
C
内部开口部传感器
传送带
R
或者
HUB
传送带盖
LNB
传送带
或者传送带
L
盖
外部开口部传感器外部开口部传感器
NPM-D
安全注意事项
EJM1DC-SF-02N-00 Page S-37
关于客户准备的装置、以及与传送带的连接
在
NPM-D
单体设备的两端，或在
NPM-D
系列连接两端的基板入口上，在从设备前方看起的左侧存在如图
1
所示的宽度
794 mm
×
高度
110 mm
、右侧存在如图
2
所示的宽度
804 mm
×
高度
165 mm
的搬送
开口部。
NPM-D
的前后头如图
3
所示从搬送口开口部向左侧
77.5 mm
、右侧
173.5 mm
的部位高速移动。
人手能够从搬送部开口部伸进
NPM-D
设备内部
(
头可动范围
)
，因此在这个部位上存在安全风险。为此，
NPM-D
和客户准备的装置、或与传送带连接之际，需要采取安全对策。
图
3
173.5 mm
77.5 mm
贴装头的可动范围
图
1
110 mm
794 mm
图
2
165 mm
804 mm
