NPM-D 安全注意事项 Page S-42 EJM1DC-SF-02N-00 关于线性照相机的使用 线性照相机是激光安全规格的等级 1 (IEC60825-1) 的水准，基本上在正常使用状 态下是安全的。但是， 在维修或操作时，请勿直视激光光束 。 线性照相机 在本机的前后各配置了 2 个。 用于本机的 LED 元素最大输出功率为 15 mW 。线性照相机采用即使作业者 打开其盖子也不会被 LED 放 射直接照射的构造，但为了安全…
NPM-D
安全注意事项
EJM1DC-SF-02N-00 Page S-41

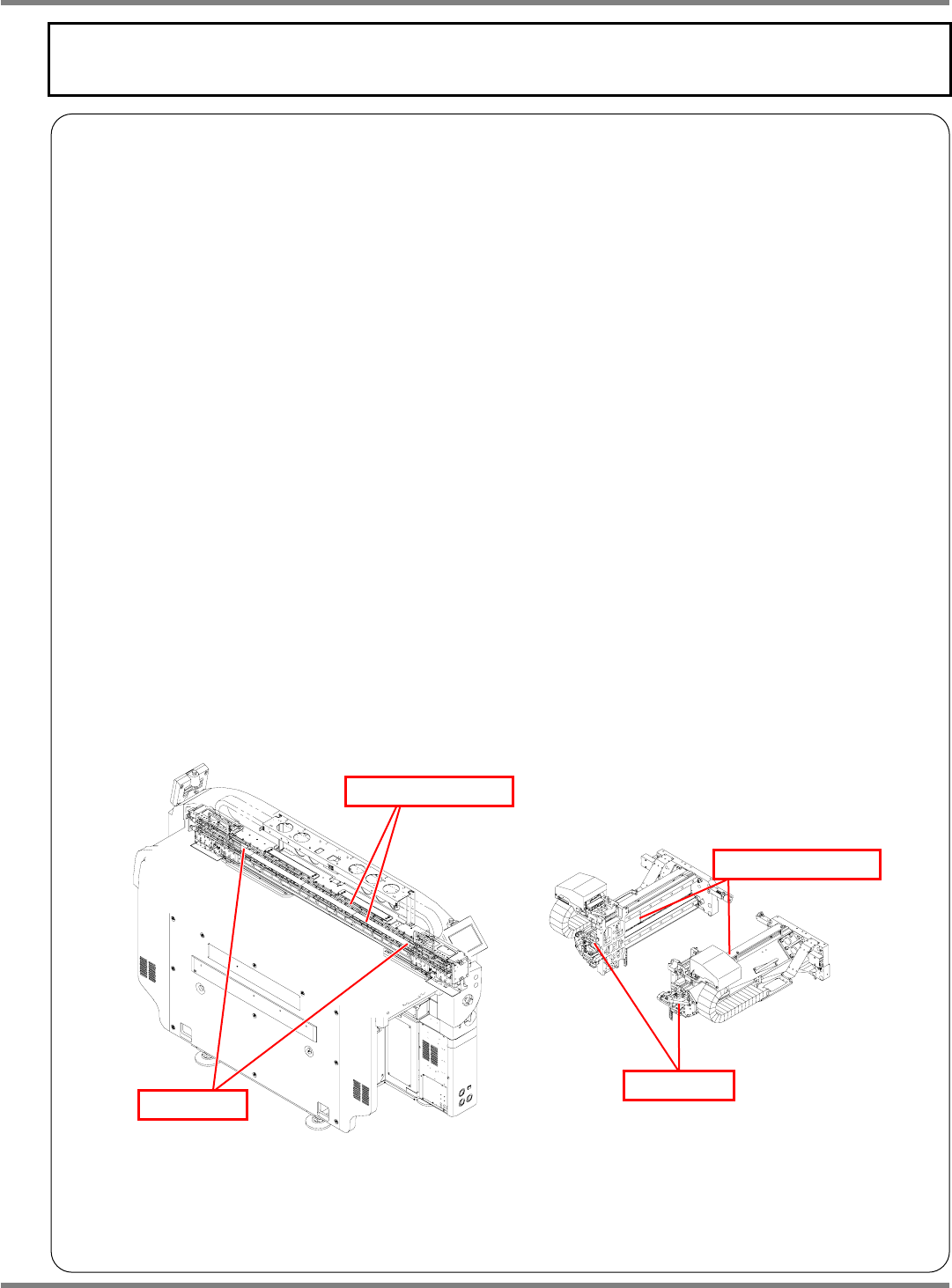

关于直线马达的使用
NPM-D
的
X
轴及
Y
轴是通过线性电机来驱动的。
由于直线马达使用非常强力的永久磁石，若使用错误，即使主电源处于
OFF
状态，也将导致极度危险。
如进行维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫伤。
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿使铁等磁性体
(
工具、治具、螺栓等
)
靠近离直线马达
40 mm
以内的地方。
有些磁性体，因其形状而无法脱离。
小型芯片元件等，能用手除去。
(
永磁石部可赤手接触。
)
5.
请勿使手表、行动电话、磁气卡等靠近离直线马达
40 mm
以内的地方。
是造成这些机器故障的原因。
磁气卡等是造成数据被损坏的原因。
6.
请勿拆开直线马达。
由于定子
(
磁石
)
的吸着力极强，若拆开，则将非常危险。
X 轴转子
X 轴定子
(
磁石
)
Y 轴转子
Y 軸固定子
(
磁石
)
NPM-D
安全注意事项
Page S-42 EJM1DC-SF-02N-00

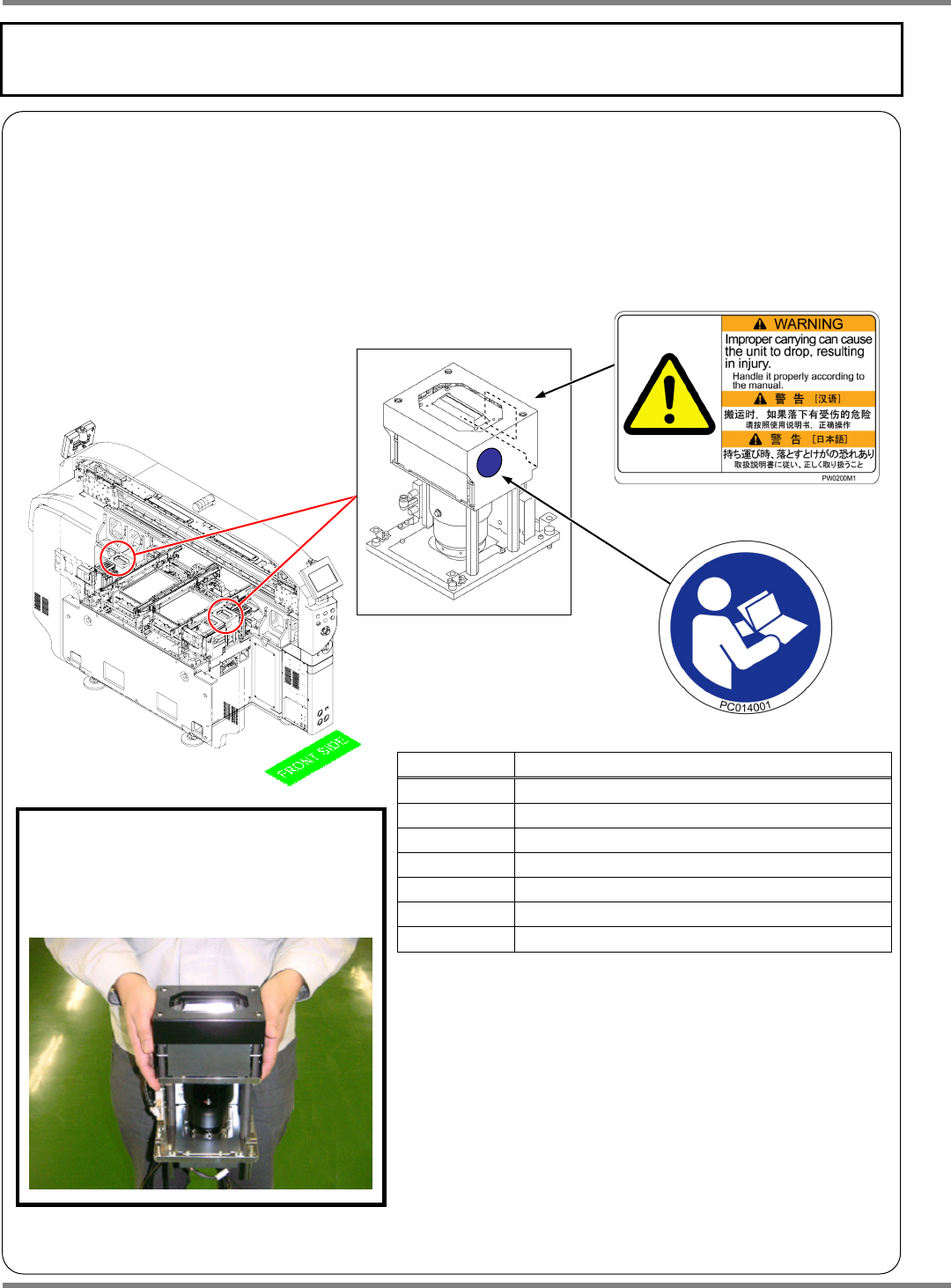

关于线性照相机的使用
线性照相机是激光安全规格的等级
1 (IEC60825-1)
的水准，基本上在正常使用状态下是安全的。但是，
在维修或操作时，请勿直视激光光束。
线性照相机
在本机的前后各配置了
2
个。
用于本机的
LED
元素最大输出功率为
15 mW
。线性照相机采用即使作业者打开其盖子也不会被
LED
放
射直接照射的构造，但为了安全请绝对不要打开线性照相机的盖子。
项目
LED
规格
制造
松下生产科技株式会社
型号
N610067528AC
波长
850 nm
输出功率
5.32 mJ
等级
等级
1
放出持续时间
6.2 s (
最大
)
安装位置
请参照左图
N610067528AA-01A00
要求
搬运线性照相机时如果将其掉下，会
有受伤的危险，请用双手处置。
NPM-D
安全注意事项
EJM1DC-SF-02N-00 Page S-43

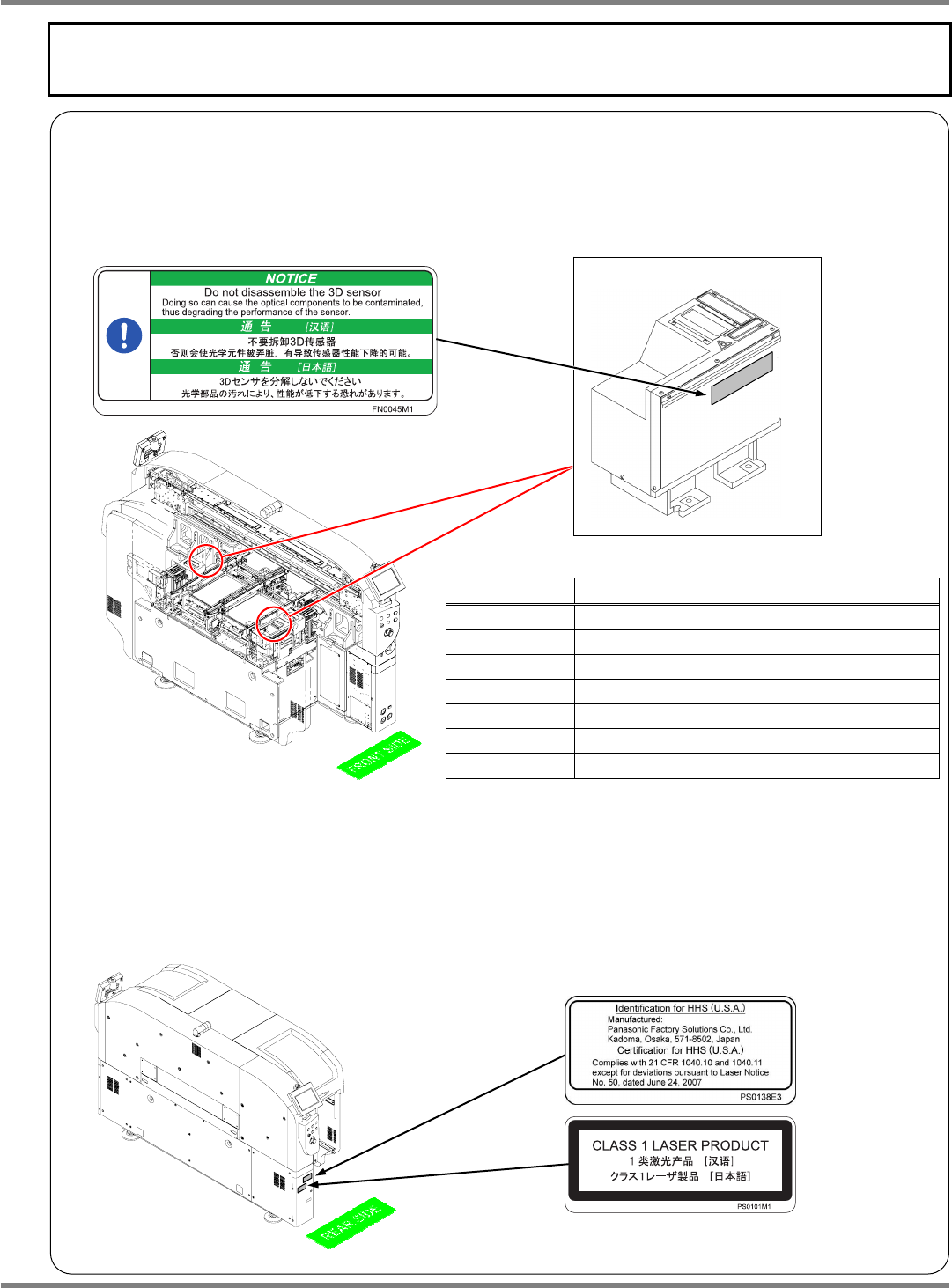

关于
3D
传感器
(
选购件
)
的使用
3D
传感器可安装在机器的所有工作台上。本装置为选购件。
用于
3D
传感器的激光元素输出功率最大为
4.32 mW
。
如果里面的光学元件有污垢，有导致性能下降的危险，请绝对不要打开盖。
万一发生故障时，请与本公司联系。
3D
传感器规格
(
单独
)
项目 激光规格
制造 松下生产科技株式会社
型号
N610059200AB
波长
775 ~ 800 nm
输出功率
4.32 mW (
最大
)
等级 等级
3B
检测方式 每隔
250
µ
s
进行
1
次扫描
安装位置 请参照左图
本机的激光等级规格
虽然在本机搭载了激光等级为
3B
的
3D
传感器装置，但是在安全盖上设置了安全开关
(
联锁
)
，以此构造防
止了操作员被照射。
由此，本机是等级
1
的激光产品。
粘贴在本机上的激光等级标牌
∗
