NPM-D LNB 3.5 实际信息表示 EJM1DC-MB-03L-00 Page 3-49 焊膏检查不良一览表的显示项目 ( 只限存在检查头时 ) ∗ 在焊膏检查不良一览中，将显示在印 刷后检查所检测到的不良。 项目 说明 包含过判定 能够通过打勾来指定是否在检查不良 中包含过判定。 以电路编码为基准 一览表的数值表示按照每个电路编号 而统计的数值。不能变更显 示 形式。 元件名 焊锡检查不良统计对象的元件名称。 MC / TB…
NPM-D
LNB
3.5
实际信息表示
Page 3-48 EJM1DC-MB-03L-00

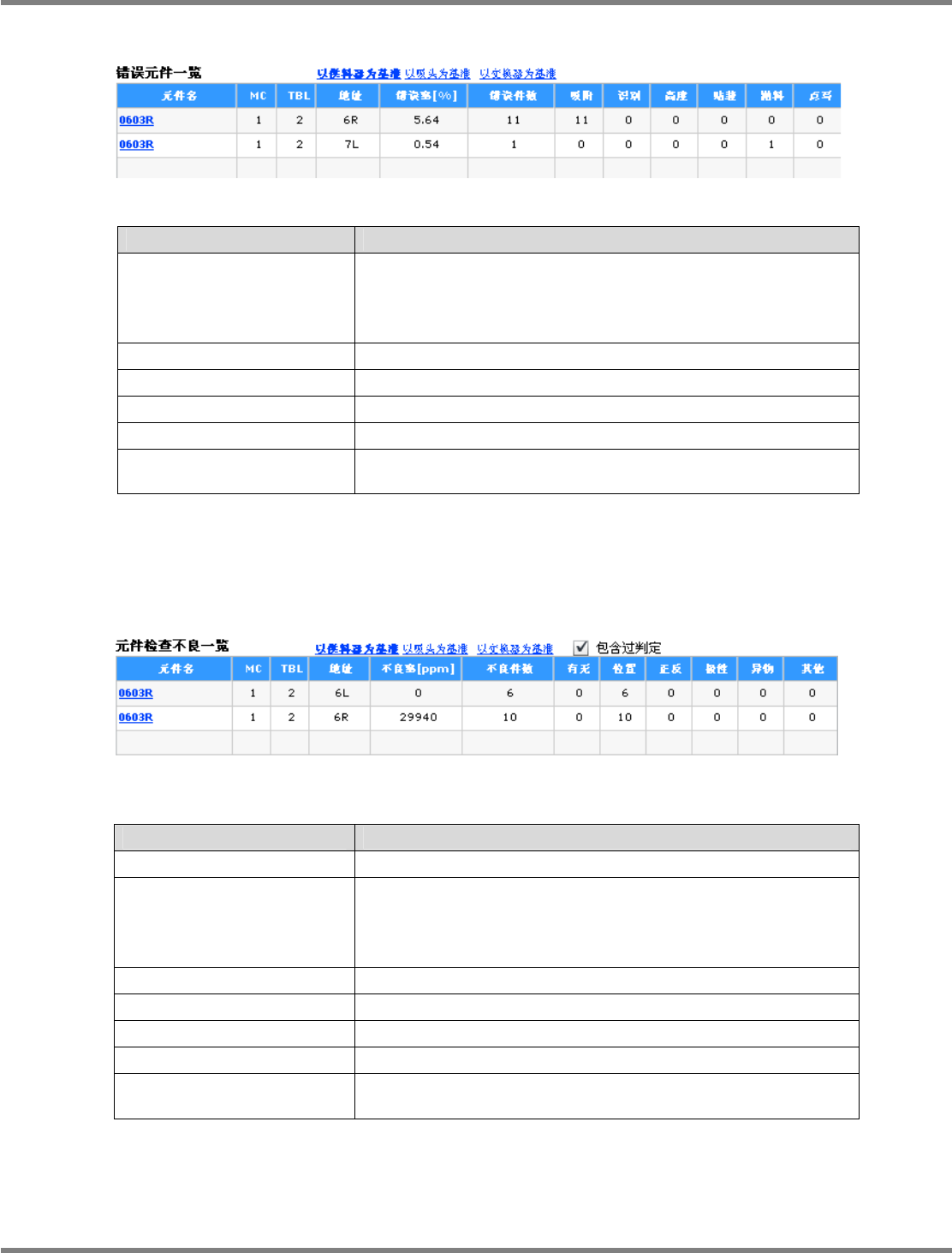

错误元件一览表的显示项目
项目
说明
以供料器为基准、以吸头为基
准、以交换器为基准
∗
单击各个文字，即能够切换到相应的各个显示形式。在初期启动
之际，为选择了
‘
以供料器为基准
’
的状态。处于被选择状态的项目，
以黑体显示。在这里所变更的显示形式，还会反应进检查不良元
件一览表。
元件名
属于错误统计对象的元件。
MC / TBL /
地址
贴装对象元件的机器号、工作台号、供料器地址
(
托盘号
)
。
错误率
对象元件的错误比率。
错误件数
对象元件的错误件数。
吸附
/
识别
/
高度
/
贴装
/
抛料
/
转录
错误件数的详细内容。
∗
只有在存在检查头的情形下，能够切换显示。在不存在检查头的情形下，将显示以供料器为基准、
以吸头为基准、以交换器为基准的三种错误元件一览表。
元件检查不良一览表的显示项目
(
只限存在检查头时
)
∗
在元件检查不良一览中，将显示在贴装后的检查下所检测到的不良。
项目
说明
包含过判定
能够通过打勾来指定是否在检查不良中包含过判定。
以供料器为基准、以吸头为
基准、以交换器为基准
单击各个文字，即能够切换到相应的各个显示形式。在初期启动之
际，为选择了
‘
以供料器为基准
’
的状态。处于被选择状态的项目，
以黑体显示。在这里所变更的显示形式，还会反应进错误元件一览
表。
元件名
属于错误统计对象的元件。
MC / TBL /
地址
贴装对象元件的机器号、工作台号、供料器地址
(
托盘号
)
。
不良率
对象元件的元件检查不良比率。
不良件数
对象元件的元件检查不良件数。
有无
/
位置
/
正反
/
极性
/
异物
/
其他
不良件数的详细内容。
3-4030
3-4031
NPM-D
LNB
3.5
实际信息表示
EJM1DC-MB-03L-00 Page 3-49
焊膏检查不良一览表的显示项目
(
只限存在检查头时
)
∗
在焊膏检查不良一览中，将显示在印刷后检查所检测到的不良。
项目
说明
包含过判定
能够通过打勾来指定是否在检查不良中包含过判定。
以电路编码为基准
一览表的数值表示按照每个电路编号而统计的数值。不能变更显示
形式。
元件名
焊锡检查不良统计对象的元件名称。
MC / TBL
贴装对象元件的机器号、工作台号、供料器地址
(
托盘号
)
。
电路编码
使用对象元件的电路编码。
不良率
针对与对象元件相链接的焊料，在焊料检查下为不良的比率。
不良件数
针对与对象元件相链接的焊料，在焊料检查下为不良的件数。
少锡
/
渗出
/
位置
/
桥接
/
形状
/
其他
不良件数的详细内容。
3-4032
NPM-D
LNB
3.5
实际信息表示
Page 3-50 EJM1DC-MB-03L-00
B)
元件选择画面
在主画面上，选择一览表元件
(
一览表的行
)
，将显示所选择元件的品质信息。
存在检查头时
不存在检查头时
①
[
元件数据显示
] / [
品质信息显示
]
在画面上显示各数据。
详细内容，请参阅后述的
C)
元件数据画面、
D)
品质信息画面。
②
[
返回
]
点击这个按钮，将会返回到选择元件之前的画面
(
主画面
)
。
其他的显示内容，请参阅前述的
A)
主画面
的说明。
3-4033
2
1
3-4034
2
1
