NPM-D LNB 4.9 自我诊断 EJM1DC-MB-04L-00 Page 4-35 设定检查画面显示内容 说明在设定检查画面上显示的信息。 ① 指示灯 用不同颜色显示设定检查结果。 灰色 : 连接检查执行中 / 绿色 : 连接检查 OK / 红色 : 连接检查 NG ② 检查项目 显示进行检查的设定项目。共有 18 个项目。 ③ 开始 若点击，则开始设定检查。 执行设定检查时指示灯亮灰色，不能 点击。 设定检查完成后或者点击…
NPM-D
LNB
4.9
自我诊断
Page 4-34 EJM1DC-MB-04L-00
4.9.2
设定检查
在设定检查中，验证
LNB
的设定是否正确。

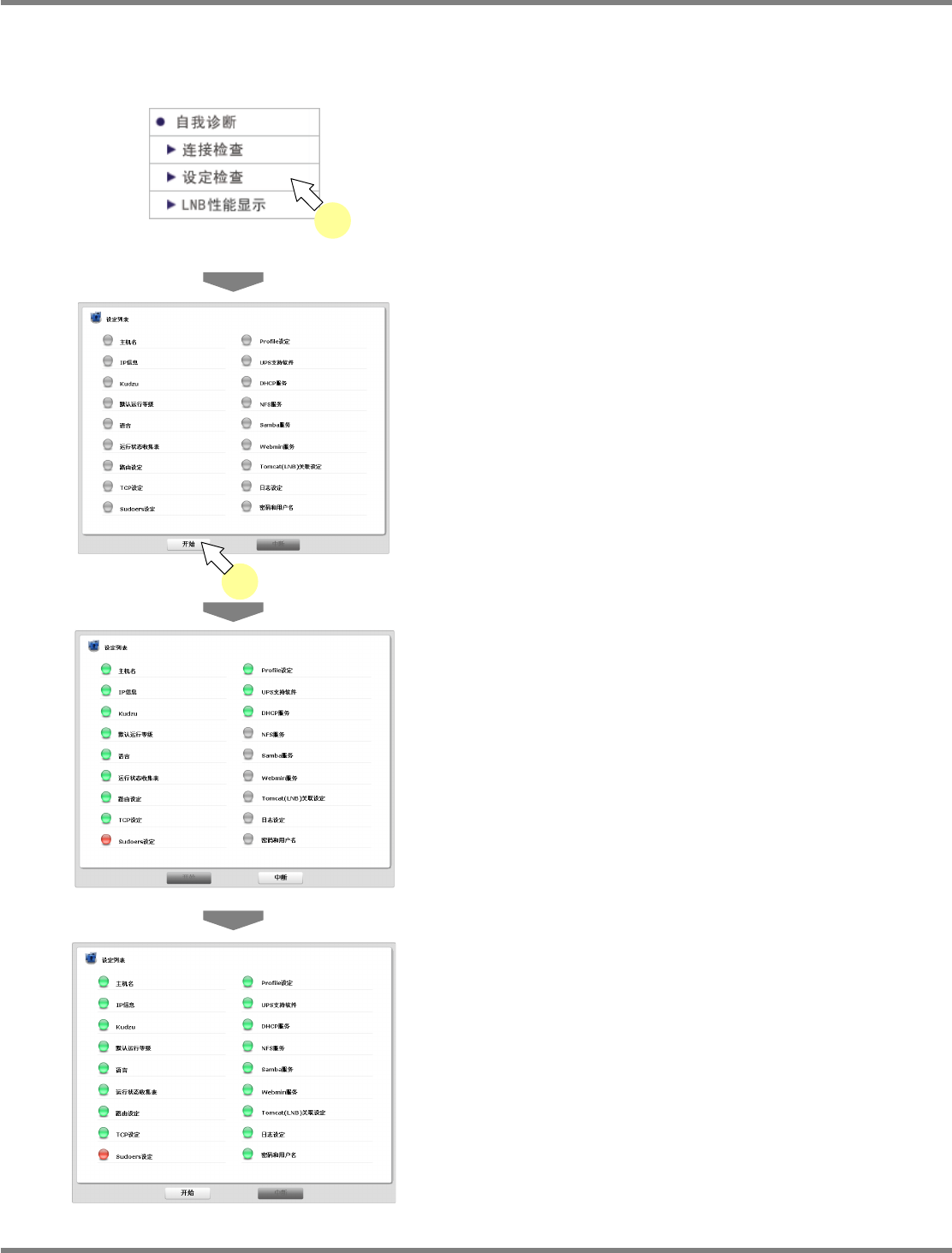

1
在菜单中选择
[
自我诊断
]
的
[
设定检查
]
。
•
显示出
<
设定检查
>
画面。
2
按
[
开始
]
。
•
执行设定检查。
•
设定检查完成。
•
显示出检查结果。
关于显示内容，请阅读下一页的
“
设定检查画面显
示内容
”
。
4-9007
4-9006
2
4-9001
1
4-9008
NPM-D
LNB
4.9
自我诊断
EJM1DC-MB-04L-00 Page 4-35
设定检查画面显示内容
说明在设定检查画面上显示的信息。
① 指示灯
用不同颜色显示设定检查结果。
灰色
:
连接检查执行中
/
绿色
:
连接检查
OK /
红色
:
连接检查
NG
② 检查项目
显示进行检查的设定项目。共有
18
个项目。
③ 开始
若点击，则开始设定检查。
执行设定检查时指示灯亮灰色，不能点击。
设定检查完成后或者点击
[
中断
]
执行检查中断后可以重新开始设定检查。
④ 中断
若点击，则中断设定检查。
仅正在执行设定检查时有效，可点击。
启动时或者设定检查完成后，将变为灰色显示，不能点击。
4-9007
1
2
3
4
NPM-D
LNB
4.9
自我诊断
Page 4-36 EJM1DC-MB-04L-00
4.9.3
性能
在性能画面上，显示
LNB
的性能。
1
从菜单中选择
‘
自我诊断
’
的
‘LNB
性
能显示
’
。
•
显示
<
性能
>
画面。
4-9009
4-9001
1
