NPM-D 安全注意事项 Page S-8 EJM1DC-SF-01N-00 不要将手放进供料器搭载部的间隙里 机器内部的可动部有可能伤害到手。 禁止 z 为了防止将手放进机器内部，推荐在 台车上将所有供料器都设置 好。 M114 警告
NPM-D
安全注意事项
EJM1DC-SF-01N-00 Page S-7
使用直线马达时，请遵守下述事项
因磁力而有可能导致伤害或事故。另外，也有可能导致烫伤。
z
NPM-D
的
X
轴及
Y
轴是通过线性电机来驱动的。
z
由于直线马达使用非常强力的永久磁石，如果使用不当，即使主电源处于
OFF
状态，也将导致极度危险。
如维修作业等，在安全盖内进行作业之际，请务必遵守下述事项。
1.
安装心脏起搏器的人员，请勿在安全盖内进行作业。
2.
在进行作业时，请勿戴手表、穿孔耳环、项链等金属物品。
3.
由于直线马达的转子将成为高温
(
在
25
°
C
环境下成为
80
°
C
，在
35
°
C
环境下成为
90
°
C)
，请注意烫
伤。
z
运转停止后降低到室温，在某些场合需要花费
3
个小时以上。
4.
请勿拆开直线马达。
z
由于定子
(
磁石
)
的吸着力极强，如果拆开，则将非常危险。
M126B
Y 轴定子
(
磁石
)
Y 轴直线马达
X 轴直线马达
X 轴转子
X 轴定子
(
磁石
)
Y 轴转子
危险
NPM-D
安全注意事项
Page S-8 EJM1DC-SF-01N-00
不要将手放进供料器搭载部的间隙里
机器内部的可动部有可能伤害到手。
禁止
z
为了防止将手放进机器内部，推荐在台车上将所有供料器都设置好。
M114
警告
NPM-D
安全注意事项
EJM1DC-SF-01N-00 Page S-9

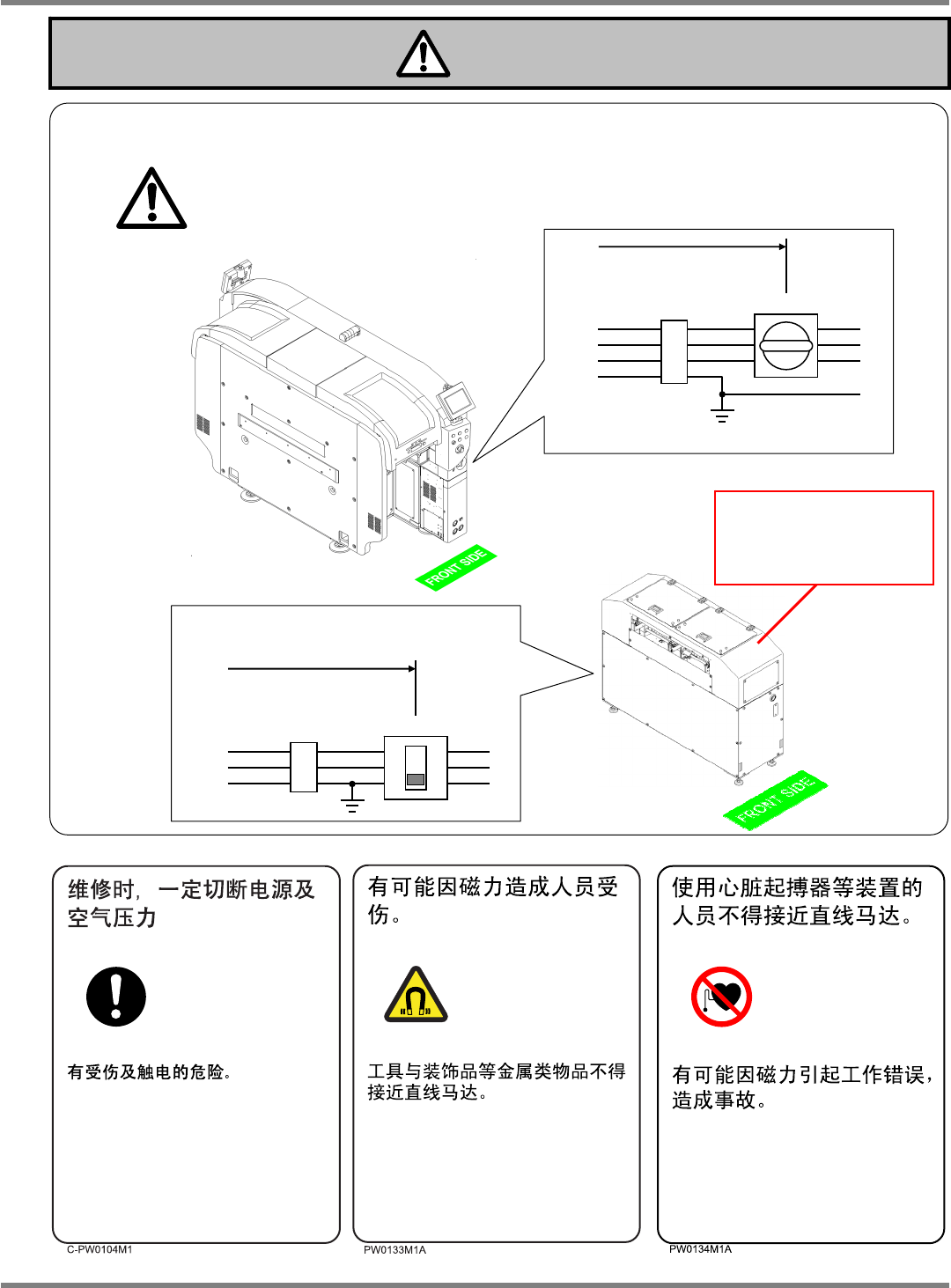

维修时，小心触电
进行维修时，即使主电源处于
OFF
状态，主电源开关的主线上仍然有供电，有可能触电。
小心触电
M111B
警告
主线
(
电源被持续供给
)
L1
L2
L3
PE
主终端
主电源开关
主电源开关
LNB
传送带
(
选购件
)
HUB
传送带
(
选购件
)
传送带
L (
选购件
)
传送带
R (
选购件
)
∗
如果切断主电源，也会联动切断空气压力。
主线
(
电源被持续供给
)
L
N
PE
主终端
HUB
单元、电源单元
(
传送带
L
、传送带
R
为选购件
)
