NPM-D LNB 3.5 实际信息表示 Page 3-56 EJM1DC-MB-03L-00 3.5.4 检查不良图 ( 印刷后检查 ) 1 从菜单中选择 ‘ 实绩信息显示 ’ 的 ‘ 检查 不良图 ( 印刷后检查 )’ 。 • 将显示检查不良图。关于显示内容、 操作，请 参阅下一页之后的说明。 3-1001 1 3-4039
NPM-D
LNB
3.5
实际信息表示
EJM1DC-MB-03L-00 Page 3-55
E)

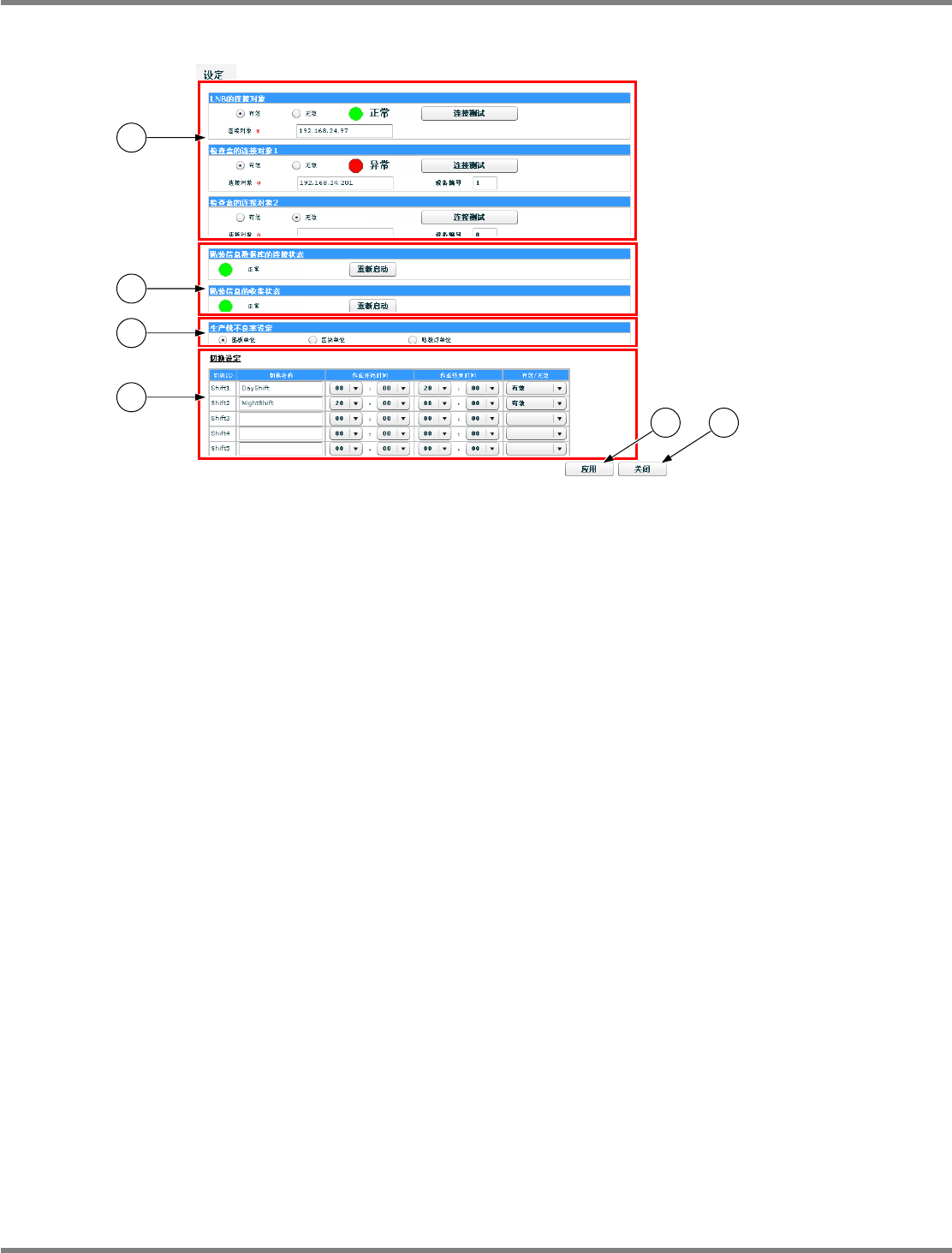

设定画面
①
‘LNB
的连接对象
’ / ‘
检查盒的连接对象
’
使用
LNB
以及检查盒时，请选择
‘
有效
’
后，输入连接对象
(IP
地址
)
。
点击
[
连接对象
]
，将会执行连接确认。如果连接正常，
‘
正常
’
指示灯亮绿灯。
如果连接不正常，
‘
异常
’
指示灯亮红灯。
②
‘
贴装信息数据库的连接状态
’ / ‘
贴装信息的收集状态
’
显示品质信息数据库的连接状态和品质信息的收集状态。
如果连接正常
(
信息的收集正常
)
，
‘
正常
’
指示灯亮绿灯。
如果连接不正常
(
信息的收集不正常
)
时，
‘
异常
’
指示灯亮红灯。点击
[
重新启动
]
，能够重新确认各
个状态。
③
‘
生产线不良率设定
’
请设定计算生产线不良率之际的计算单位。
将以所指定的计算单位来求算生产线不良率。
‘
基板单位
’ :
检查为
NG
的基板数
/
检查基板数
‘
区块单位
’ :
检查为
NG
的区块数
/
检查区块数
‘
贴装点单位
’ :
检查为
NG
的贴装点数
/
检查贴装点数
(
焊料检查也以贴装点为单位而实施统计。
)
④
‘
切换设定
’
请设定用于系统的切换设定。在这里所设定的切换设定，将会设定到品质信息的搜索条件的
‘
时间
’
下拉组合框内，并能够选择。
⑤
[
应用
]
点击
[
应用
]
，所输入的设定转为有效。
⑥
[
关闭
]
点击
[
关闭
]
，将会结束设定画面而返回到主画面。
3-4038
1
2
3
4
5 6
NPM-D
LNB
3.5
实际信息表示
Page 3-56 EJM1DC-MB-03L-00

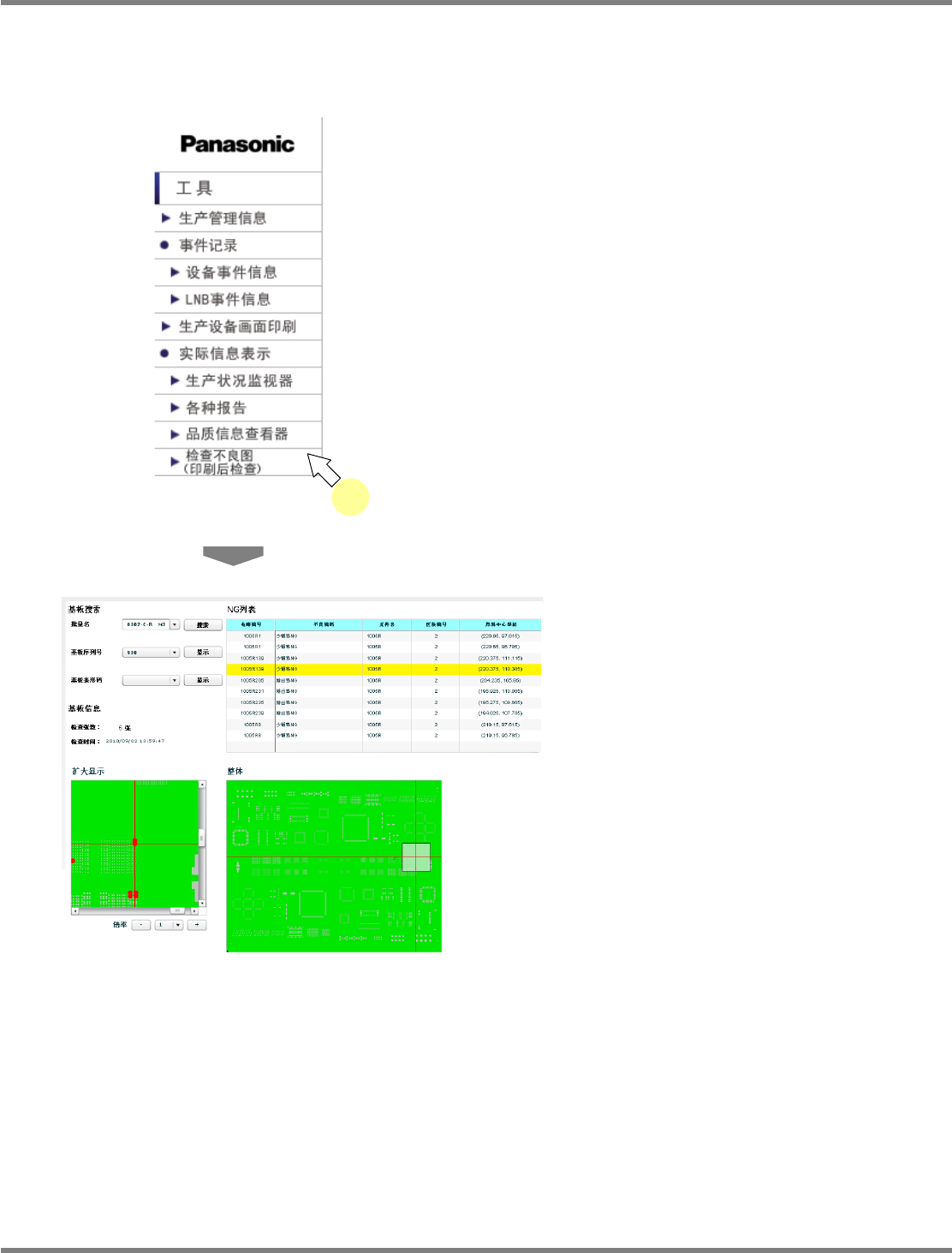

3.5.4
检查不良图
(
印刷后检查
)
1
从菜单中选择
‘
实绩信息显示
’
的
‘
检查
不良图
(
印刷后检查
)’
。
•
将显示检查不良图。关于显示内容、操作，请
参阅下一页之后的说明。
3-1001
1
3-4039
NPM-D
LNB
3.5
实际信息表示
EJM1DC-MB-03L-00 Page 3-57

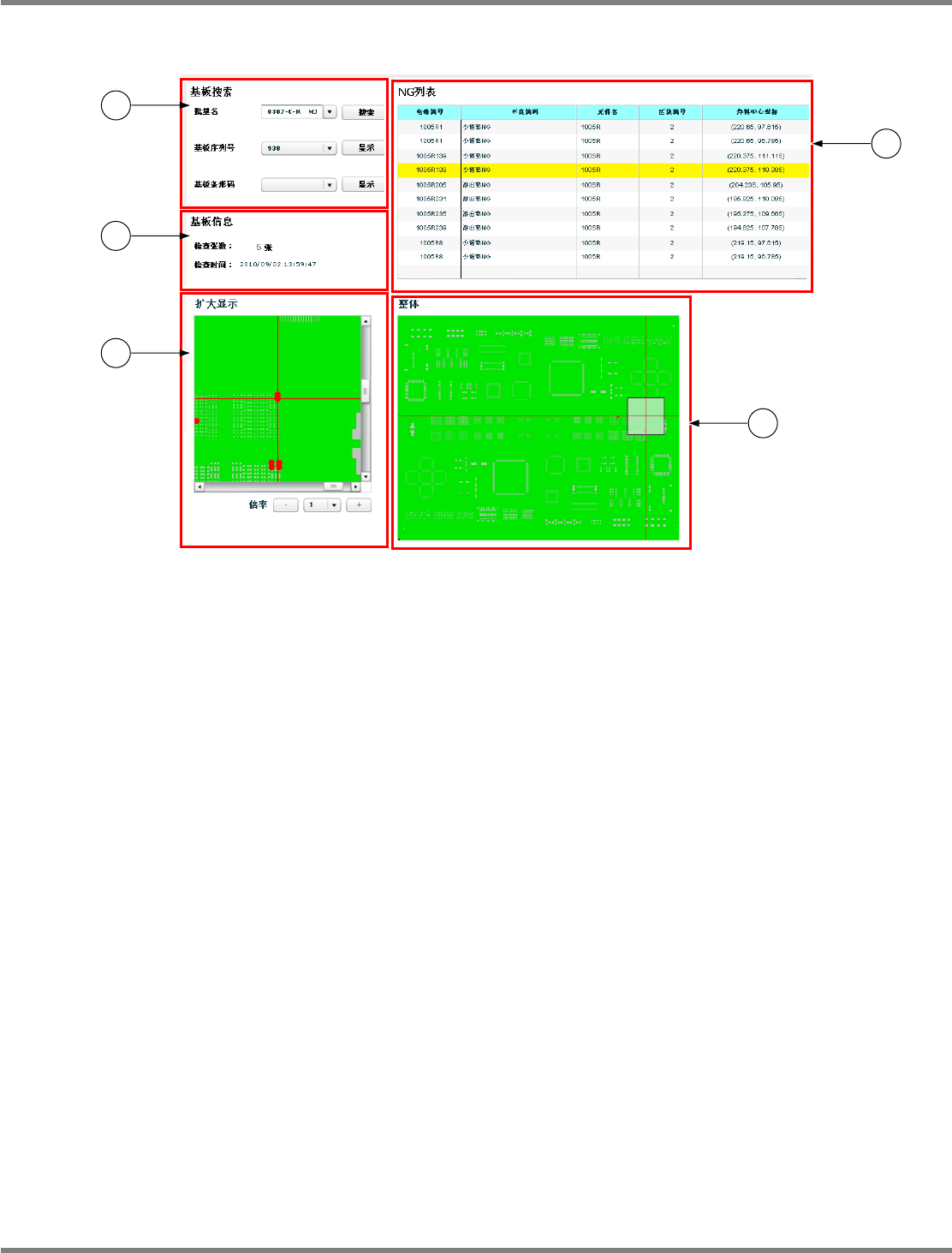

检查不良图画面
①
‘
基板搜索
’
‘
批量名
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的批量名称。
点击
[
搜索
]
，将会获取与所指定批量相链接的基板序列号一览、基板条形码一览后设定进下拉组合
框。
‘
基板序列号
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的序列号。
点击
[
显示
]
，将会在
NG
一览中显示所指定基板序列号的
NG
信息。同时，在扩大显示、整体显示
区域中显示该基板的意向图。
‘
基板条形码
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的条形码。
点击
[
显示
]
，将会在
NG
一览中显示所指定基板条形码的
NG
信息。同时，在扩大显示、整体显示
区域中显示该基板的意向图。
②
‘
基板信息
’
‘
检查张数
’ :
显示所指定的基板属于第几张的检查。
‘
检查时间
’ :
显示所指定基板的检查时刻。
3-4039
1
2
4
3
5
