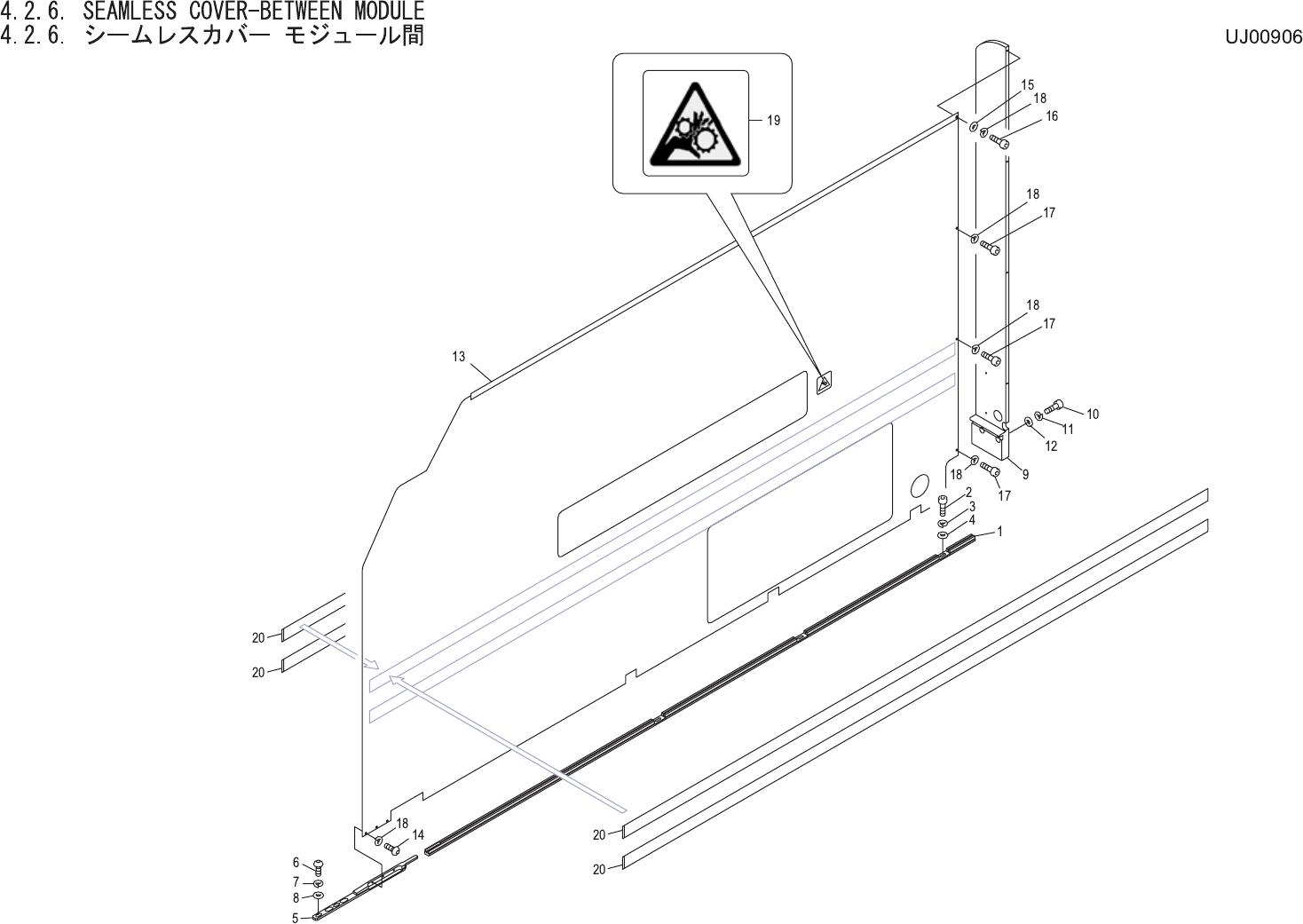

4.2.6. SEAMLESS COVER-BETWEEN MODULE
4.2.6. シームレスカバー モジュール間
UJ00906
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00550 1 RAIL, LOWER レール 下 AL
2 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
3 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1041A 3 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
5 PM55251 1 BKT, COVER ＢＫＴ カバー FE
6 K5261T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015 FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
8 W1050A 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
9 PM69221 1 STAND スタンド FE
10 H5342A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X025 FE
11 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
12 PB29000 2 WASHER ワッシャ FE
13 PB30520 1 COVER カバー FE
14 K52565 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
15 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
16 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
17 H5287A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
18 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PZ25390 2 SEAL シール PL
20 PZ13485 4 SHEET シート PL
