1. PARTS PLACING / 部品装着 86 PTS-NXT-08JE
1.5.5. H04 HEAD 1/4
1.5.5. H04 ヘッド 1/4
UH00820
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB25001 1 BKT, COVER ＢＫＴ カバー FE
2 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 PB25024 1 COVER, UPPER カバー 上 AL
5 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
6 AA54E01 1 COVER カバー OT
6.1 PB25015 1 COVER, FRONT カバー フロント AL
7 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
8 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PJ02873 1 HANDLE ハンドル PL
11 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
12 PB30172 1 BKT, WIRING ＢＫＴ 配線 AL
12.1 K5178L 1 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
12.2 K5186N 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
13 PB09783 1 BKT ＢＫＴ FE
13.1 K5169M 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
13.2 K5169H 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
15 PB23284 1 COVER, SIDE カバー サイド AL
16 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
17 PB23276 1 COVER, SIDE カバー サイド AL
18 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
19 PB24984 1 BKT ＢＫＴ FE
20 K5169H 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
20.1 H5264T 1 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
20.2 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
21 PB24972 1 BKT ＢＫＴ FE
22 S32271 4 SPACER スペーサ CB-303 OT
23 S32272 4 SPACER スペーサ CB-307 OT
24 PB27441 1 RETAINER, WIRING 押え 配線 FE
25 K5598H 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み B-0320-S1 FE
26 PB27451 1 RETAINER, WIRING 押え 配線 FE
27 K5598H 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み B-0320-S1 FE
28 H1021H 1 BATTERY バッテリ ER6VLY OT
29 PS00830 2 SHEET シート PL
30 PX05130 2 NAMEPLATE, CAUTION 銘板 注意 PL
31 PX0330
0
1 NAMEPLATE, CAUTIO
N
銘板 注意 PL
1. PARTS PLACING / 部品装着 85 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 86 PTS-NXT-08JE

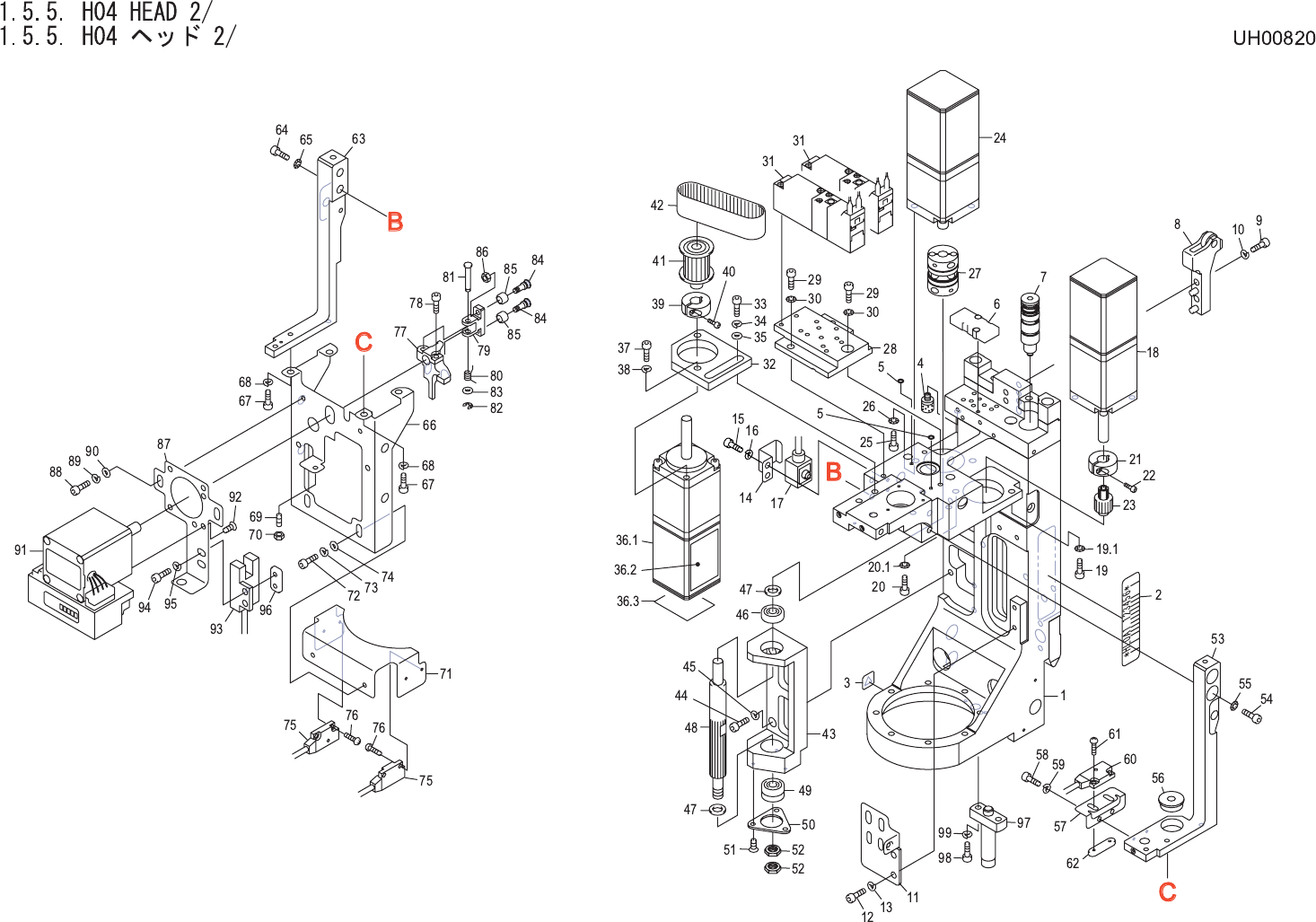

1.5.5. H04 HEAD 2/
1.5.5. H04 ヘッド 2/
UH00820
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0BX11 1 BODY 本体 OT
2 PX03330 1 SEAL, BAR CODE シール バーコード OT
3 PX03370 1 NAMEPLATE 銘板 PL
4 S1058B 1 SILENCER サイレンサ AN120-M3 OT
5 A5202A 2 O RING Ｏリング ﾟ2.4X0.8 OT
6 H3176D 1 PLATE プレート SYJ3000-21-2A OT
7 XB00762 1 VALVE, PRESSURE REDUCING バルブ 減圧 OT
8 AA06D05 1 ROLLER ローラ OT
9 H5277A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 PB79380 1 BKT, SENSOR ＢＫＴ センサ FE
12 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
13 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
14 PB02191 1 BKT, RETAINER ＢＫＴ 押え FE
15 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
16 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
17 XS00841 1 SENSOR, PRESSURE センサ 圧力 OT
18 XM00144 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
19 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
19.1 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
20.1 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
21 PM04632 1 COLLAR カラー FE
22 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
23 PM48920 1 GEAR, PINION ギヤ ピニオン FE
24 XM00252 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
25 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
26 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
27 XK02241 1 COUPLING カップリング OT
28 PM41741 1 MANIFOLD マニホールド AL
29 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
30 W1010A 3 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
31 H1124S 2 VALVE, SOL バルブ ＳＯＬ VQZ115R-5G-CP-X44 OT
32 PB22711 1 BKT, MOTOR ＢＫＴ モータ FE
33 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
34 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
35 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
36.1 XM00144 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
