1. PARTS PLACING / 部品装着 90 PTS-NXT-08JE
1.5.5. H04 HEAD 2/
1.5.5. H04 ヘッド 2/
UH00820
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
73 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
74 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
75 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT
76 K5175R 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004 ｽﾃﾝﾚｽ FE
77 PM44973 1 ARM アーム AL
78 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
79 PM69431 1 ARM アーム AL
80 PZ04720 1 SPRING, TORSION スプリング ネジリ FE
81 PM46181 1 PIN ピン FE
82 S1020A 1 CIR-CLIP サークリップ ST-EW- 2 FE
83 W1039T 1 WASHER, FLAT ワッシャ 平 2.6M/MX0.5X5 FE
84 PM27722 2 PIN, ROLLER ピン ローラ FE
85 PM33900 2 ROLLER ローラ FE
86 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE
87 PP00141 1 BKT, MOTOR ＢＫＴ モータ AL
88 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
89 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
90 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
91 XM00182 1 MOTOR, STEPPING モータ ステッピング OT
92 K5169R 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X005 FE
93 S4077K 1 SENSOR, PHOTO センサ フォト PM-F44P OT
94 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
95 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
96 PP00170 1 NUT ナット FE
97 AA18D01 1 PIN, REFERENCE ピン 基準 OT
98 H5268X 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X010 FE
99 W1020H 2 WASHER, LOC
K
ワッシャ ス
プ
リン
グ
2.5M/M FE
1. PARTS PLACING / 部品装着 89 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 90 PTS-NXT-08JE

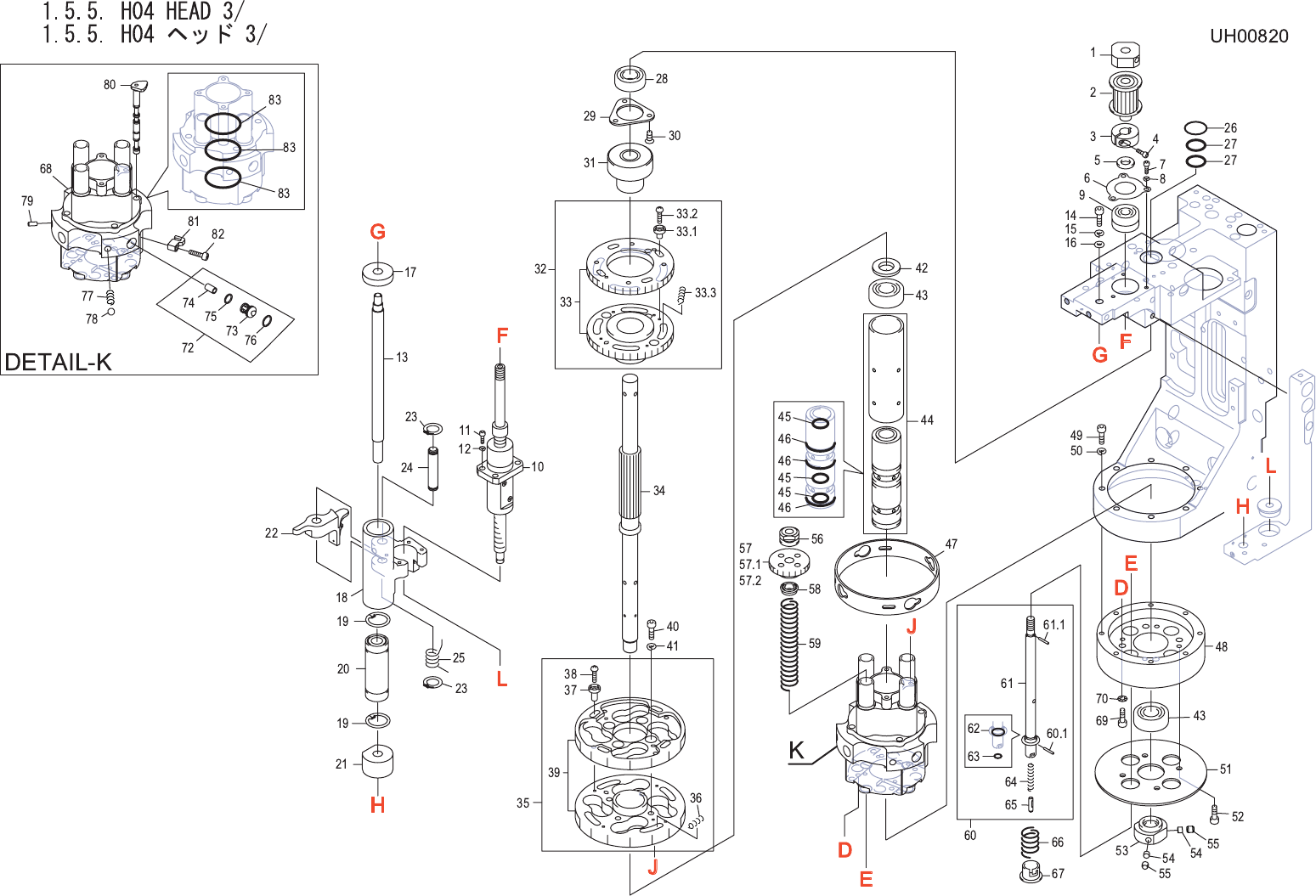

1.5.5. H04 HEAD 3/
1.5.5. H04 ヘッド 3/
UH00820
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 N1040S 1 NUT, LOCK ナット ロック RN5 FE
2 XP00521 1 PULLEY プーリ OT
3 PM04632 1 COLLAR カラー FE
4 H5268T 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
5 PM04613 1 COLLAR カラー AL
6 PP00130 1 RETAINER, BEARING 押え ベアリング FE
7 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
8 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
9 H4897A 1 BEARING ベアリング AC5-14DBP5 OT
10 XB01662 1 BALL SCREW ボールネジ OT
11 H5268Z 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X008 FE
12 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
13 PZ12271 1 SHAFT シャフト FE
14 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
15 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
17 PG01270 1 STOPPER ストッパ PL
18 PM25927 1 SLIDER スライダ AL
19 S10015 2 CIR-CLIP サークリップ RTW12 OT
20 XB00640 1 BEARING, SLIDE ベアリング スライド OT
21 PG01280 1 STOPPER ストッパ PL
22 PM46972 1 ARM アーム FE
23 S1027A 2 CIR-CLIP サークリップ STW 5 OT
24 PM27731 1 PIN ピン FE
25 PZ04512 1 SPRING, TORSION スプリング ネジリ FE
26 A5172Z 1 O RING Ｏリング SS 10.5 OT
27 H1163B 2 PACKING パッキン MYN-8 OT
28 H4900A 1 BEARING ベアリング 688ZZ OT
29 PB22720 1 RETAINER, BEARING 押え ベアリング FE
30 K5169H 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
31 R2054L 1 RING, LOCKING リング 締結 MN-8-14 OT
32 AA11H02 1 GEAR ギヤ OT
33 PM48913 1 GEAR ギヤ FE
33.1 PM04890 4 COLLAR カラー FE
33.2 K5175X 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008 ｽﾃﾝﾚｽ SUS FE
33.3 PZ04640 4 SPRING スプリング FE
34 AA0BC04 1 GEAR ギヤ OT
35 AA11K03 1 GEAR ギヤ OT
